7400 datasheet

Descripción

La purta OR proporcionan al diseñador del sistema implementación directa de la lógica positiva NAND donde complementan las familias existentes de las puertas CMOS.

Los tipos SNx400, SNx4LS00, and SNx4S00 se suministran en paquetes cerámicos herméticos de doble línea de 14 derivaciones (sufijo F3A), paquetes de plástico de doble línea de 14 derivaciones (sufijo E), paquetes de 14 contornos pequeños de 14 derivaciones ( M, MT, M96 y NSR), y paquetes de contorno pequeño de 14 derivaciones delgadas (sufijos PW y PWR).

Características

  • Velocidad media de operación de 60ns a VDD = 10V.
  • Maxima corriente de entrada 1uA a 18V.
  • Operación completamente estática.
  • Calificaciones paramétricas de 5 V, 10 V y 15 V.
  • Características de salida simétricas estandarizadas.
  • Las entradas y salidas están protegidas contra efectos electrostáticos.
  • Especificados de °40 °C a +85 °C y 40 °C a +125 C.
  • Cumple con la norma JEDEC JESD 13-B.

Diagrama de conexión

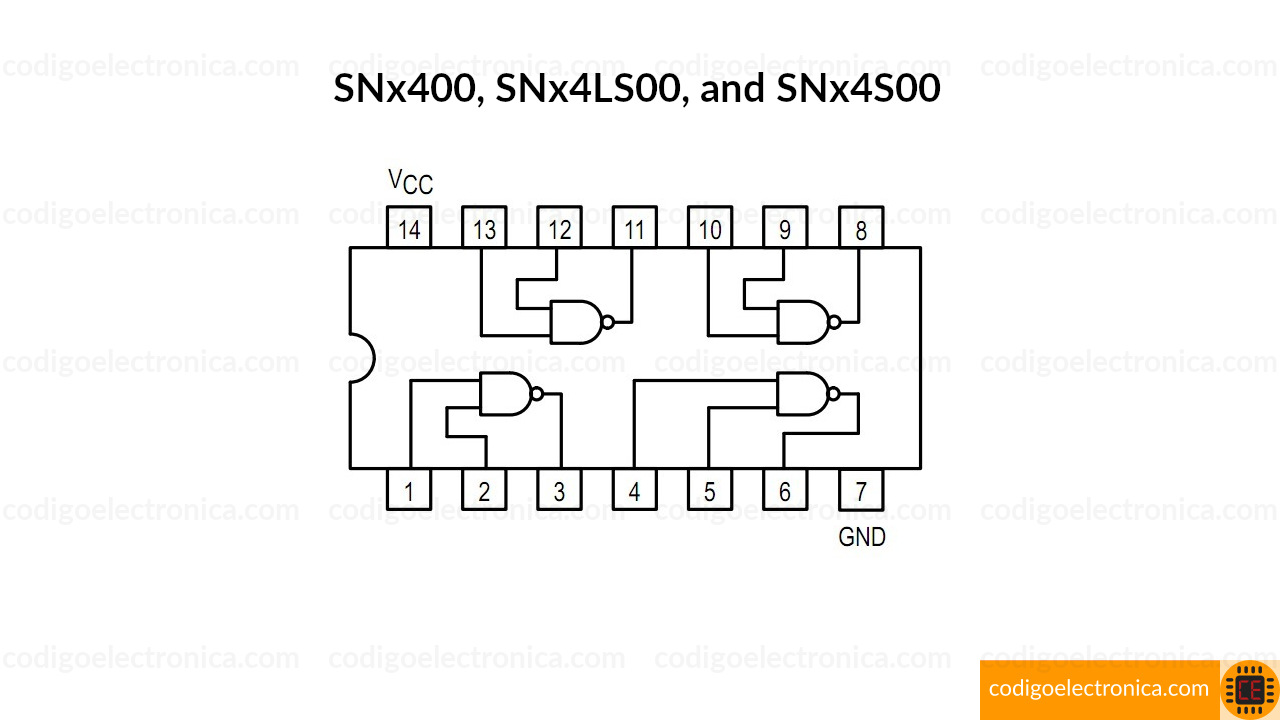

A continuación se muestra el diagrama de conexión del circuito 7400.[1]

Pines de los chips

Esta es la distibución de los pines de cada encapsulado.

Tabla de verdad

Esta es la tabla de verdad que describe la lógica booleana de la OR, o suma booleana.

Entradas Salidas
A B Y
L L H
L H H
H L H
H H L

Condiciones recomendadas de uso

Se describen las condiciones de uso en temas de voljate, corriente y temperatura.

Symbol Parameter Min Typ Max Units
Vcc Supply Votage 4.75 5 5.25 V
Vih HIGH Level Input Voltage 2     V
Vil LOW Level Input Voltage     0.8 V
Ioh HIGH Level Output Current     -0.4 mA
Iol LOW Level Output Current     16 mA
Ta Free Air Operating Temperature 0   70 °C

Dimenciones físicas

Se describen las domenciones físicas de uno de los encapsulados.

Ver tambien

Referencias

[1] mit http://www.ti.com/lit/ds/symlink/sn74ls00.pdf, Consultado marzo 2019

[2] Texas Instruments http://www.ti.com/lit/ds/symlink/cd4071b-mil.pdf, Consultado febrero 2019

Comentarios

Para dejar el comentario solo necesitamos tu correo que registraste en la pagina, pero si aun no te haz registrado se creara el usuario automaticamente.

Detalle contenido

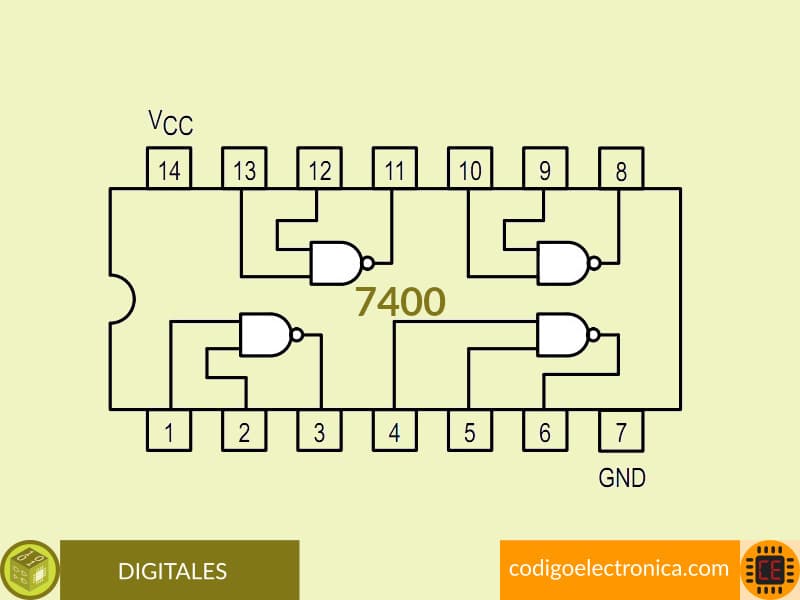

base 7400
