A3144 datasheet

Efecto hall

Se conoce como efecto Hall a la aparición de un campo eléctrico por separación de cargas, en el interior de un conductor por el que circula una corriente en presencia de un campo magnético​ con componente perpendicular al movimiento de las cargas. Este campo eléctrico (campo Hall) es perpendicular al movimiento de las cargas y a la componente perpendicular del campo magnético aplicado. Lleva el nombre de su primer modelador, el físico estadounidense Edwin Herbert Hall (1855-1938)[1].

a3144

Estos interruptores de efecto Hall son circuitos integrados monolíticos con especificaciones magnéticas más estrictas, diseñados para funcionar de manera continua a temperaturas extendidas de hasta + 150 ° C, y son más estables con los cambios de temperatura y voltaje de suministro.[2]

La característica de conmutación unipolar hace que estos dispositivos sean ideales para usar con una barra simple o un imán de barra. Los cuatro dispositivos básicos (3141, 3142, 3143 y 3144) son idénticos, excepto para los puntos de conmutación magnética.

El primer carácter del sufijo del número de pieza determina el rango de temperatura de funcionamiento del dispositivo. El sufijo ‘E–’ es para el rango de temperatura de la industria automotriz e industrial de -40 ° C a + 85 ° C. El sufijo "L" es para el rango de temperatura militar y automotriz de -40 ° C a + 150 ° C. Tres estilos de paquetes proporcionan un paquete optimizado magnéticamente para la mayoría de las aplicaciones. El sufijo ‘–LT’ es un paquete de transistor en miniatura SOT89 / TO-243AA para aplicaciones de montaje en superficie; el sufijo ‘–UA’ es un ultra-mini-SIP de tres derivaciones.

Característica

  • Estabilidad de temperatura superior para aplicaciones automotrices o industriales.
  • Operación de 4.5 V a 24 V ... solo necesita un suministro no regulado.
  • Salida de 25 mA de colector abierto ... Compatible con Digital Logic.
  • Protección inversa de la batería.
  • Activar con imanes permanentes pequeños, disponibles comercialmente.
  • Fiabilidad de estado sólido.
  • Talla pequeña.
  • Resistente al estrés físico.

Característica electricas

Se describen las condiciones de uso en temas de voljate, corriente y temperatura.

Simbolo Parametro Minimo Normal Maxímo Unidad
VCC Voltaje de alimentacíon 4.75 24 V
Vout Voltahe de saturacion de salida 175 400 mV
IOFF Corriente de fuga de salida 1.0 10 uA
ICC Corriente de suministro 4.4 9.0 mA
tf Tiempo de subida de salida 0.04 2.0 us
tr Tiempo de caída de salida 0.18 2.0 us

Característica magnéticas

Característica magnéticas en gauss sobre el rango de tensión de alimentación de operación.

Característica Minimo Normal Maxímo
BOP a TA = 25 °C 70 350
BRP a TA = 25 °C 50 330
Bhys a TA = 25 °C 20 55

Los valores típicos están a temperatura ambiente TA = + 25°C y VCC = 8 V.

BOP = punto de operación (la salida se pone en ON); BRP = punto de liberación (la salida se desactiva); Bhys = histéresis (BOP - BRP).

1 gauss (G) es exactamente igual a 0.1 millitesla (mT).

El número de pieza completo incluye un sufijo para identificar el rango de temperatura de operación (E- o L-) y el tipo de paquete (-LT o -UA).

Operación

La salida de estos dispositivos (pin 3) cambia a baja cuando el campo magnético en el elemento Hall supera el umbral del punto de operación (BOP). En este punto, la tensión de salida es VOUT (SAT). Cuando el campo magnético se reduce por debajo del umbral del punto de liberación (BRP), la salida del dispositivo aumenta. La diferencia en los puntos de operación y liberación magnéticos se denomina histéresis (Bhys) del dispositivo. Esta histéresis incorporada permite una conmutación limpia de la salida incluso en presencia de vibraciones mecánicas externas y ruido eléctrico.

Configuración de pin

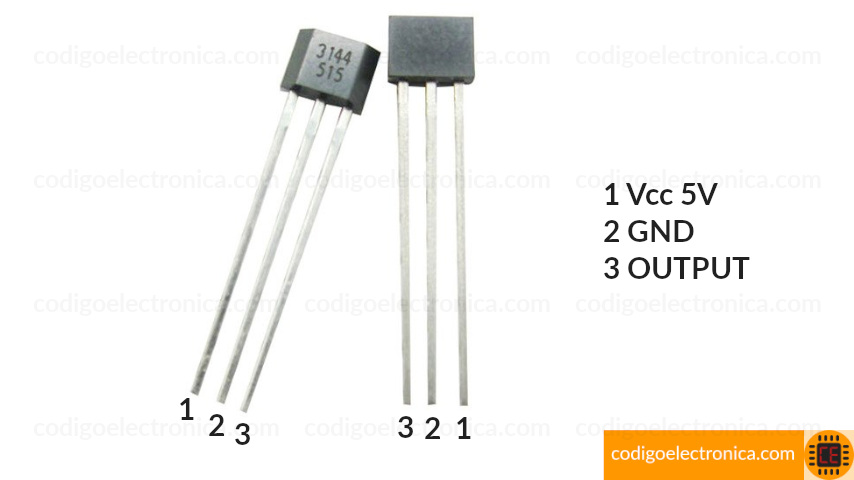

Pin Número Descripción
1 +5V VCC Usado para alimentar el sensor
2 GND Conectar a la tierra del circuito
3 Salida Este pin va alto, si se detecta imán. La tensión de salida es igual a la tensión de funcionamiento

Referencias

[1] wikipedia https://es.wikipedia.org/wiki/Efecto_Hall, Consultado abril 2019

[2] elecrow https://www.elecrow.com/download/A3141-2-3-4-Datasheet.pdf, Consultado abril 2019
