AM2301 datasheet

AM2301

Este sensor de temperatura y humedad es una versión con cable del DHT21, en un gran cuerpo de plástico. Es un sensor de temperatura y humedad digital básico y de bajo costo. Utiliza un sensor de humedad capacitivo y un termistor para medir el aire circundante, y escupe una señal digital en el pin de datos (no se necesitan pines de entrada analógica). Es bastante simple de usar, pero requiere un tiempo cuidadoso para obtener datos. El único inconveniente real de este sensor es que solo puede obtener nuevos datos una vez cada 2 segundos, por lo que cuando usa nuestra biblioteca, las lecturas del sensor pueden tener hasta 2 segundos de antigüedad.[2]

Rendimiento del sensor

A continuación se muestra las tablas con las características de las condiciones que puede medir el sensor.[1]

Humedad relativa

Parámetro Condición Mínimo Tipico Máximo Unidad
Resolución0.1%RH
Rango099.9%RH
Exactitud25°C±3%RH
Repetibilidad±1%RH

Temperatura

Parámetro Condición Mínimo Tipico Máximo Unidad
Resolución0.1°C
Rango-4080°C
Exactitud±3±1°C
Repetibilidad±2°C

Especificaciones eléctricas

A continuación damos un listado de las especificaciones eléctricas del sensor AM2301:

Parámetro Condición Mínimo Tipico Máximo Unidad
Voltaje 3.3 5 5.2 V
Consumo de energia Inactividad 10 15 µA
Medición 500 µA
Promedio 300 µA
Voltaje de salida de bajo nivel IOL 0 300 mV
Alto voltaje de salida Rp < 25 kΩ 90% 100% VDD
Bajo voltaje de entrada Disminución 0 30% VDD
Entrada de alto voltaje Subir 70% 100% VDD
Output current Encienda 8 mA
Apagada 10 20 µA
Periodo de muestreo 2 S

Pines

El am2301 usa únicamente tres de los cuatro pines para funcionar, en la siguiente imagen se muestran la distribución

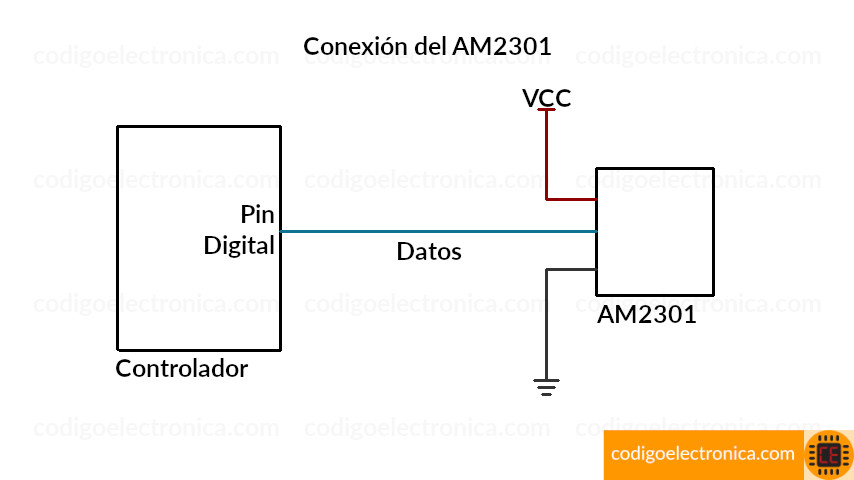

Conexión

Esta es la conexión básica que se requiere para el am2301 a un microcontrolador o a un arduino

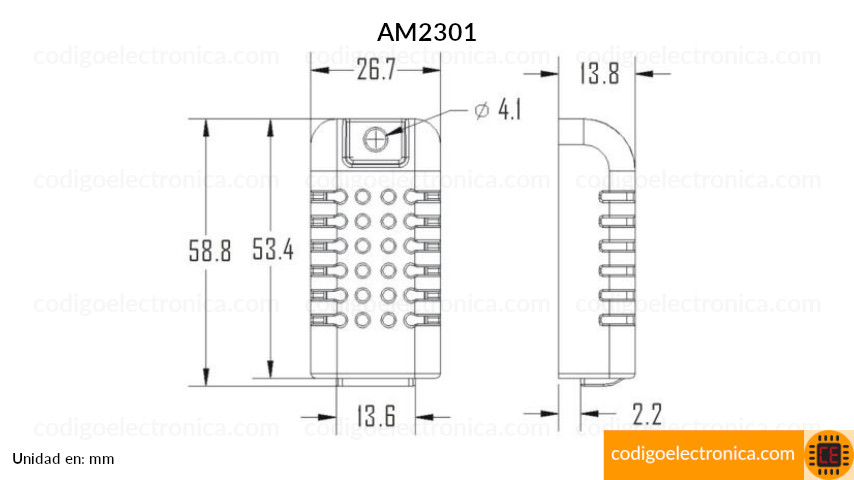

Dimenciones

El sensor es muy compacto, a continuación se muestra las dimensiones en milímetros.

Referencias

[1]kropochev https://kropochev.com/downloads/humidity/AM2301.pdf, Consultado Octubre 2019

[2] hotmcu https://www.hotmcu.com/capacitive-digital-temperature-humidity-sensoram2301-p-154.html, Consultado Octubre 2019
