Un circuito de potencia se basa en recibir señales digitales de un circuito de control, procesarlas y activar una salida de potencia de altos voltajes como pueden ser motores, bombillos, bobinas, etc.
En este posts nos enfocaremos en la conexión del circuito de potencia su funcionamiento, para el ejercicio usamos como control un arduino, donde nos entrega una señal de prendido y apagado y para el circuito de potencia un bombillo de pares que reciba 120v ac, además de un relé que nos soporte el voltaje.
Circuito de potencia
Los circuitos de potencia son aquellos elementos que hacen de alguna manera el trabajo duro, puesto que son los encargados de ejecutar las órdenes dictaminadas por el circuito de mando.
Este tipo de circuito se caracteriza sobre todo por trabajar a tensiones superiores 120 V, 400 V y más, en corriente alterna principalmente.
Materiales
A continuación describo los materiales que estamos usando para este proyecto.
| Materia | Cantidad | Descripción |
|---|---|---|
| Arduino | 1 | Puedes usar el que prefieras. |
| Transistor 2n3907 | 1 | Transistor para controlar el relé. |
| Relé de 12v ad y 120v dc | 1 | Relé para controlar el circuito. |
| Bombilla de 120v ac | 1 | Un simple bombillo para ver el funcionamiento. |
Circuito

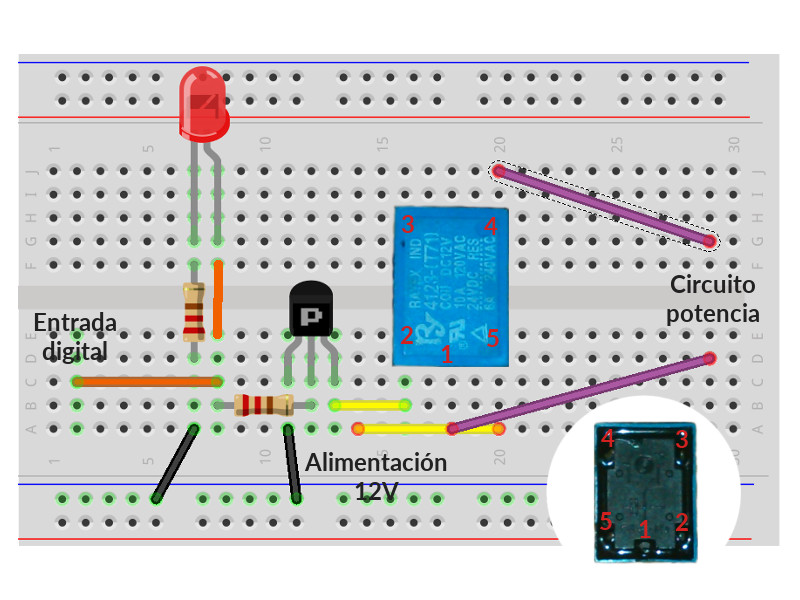

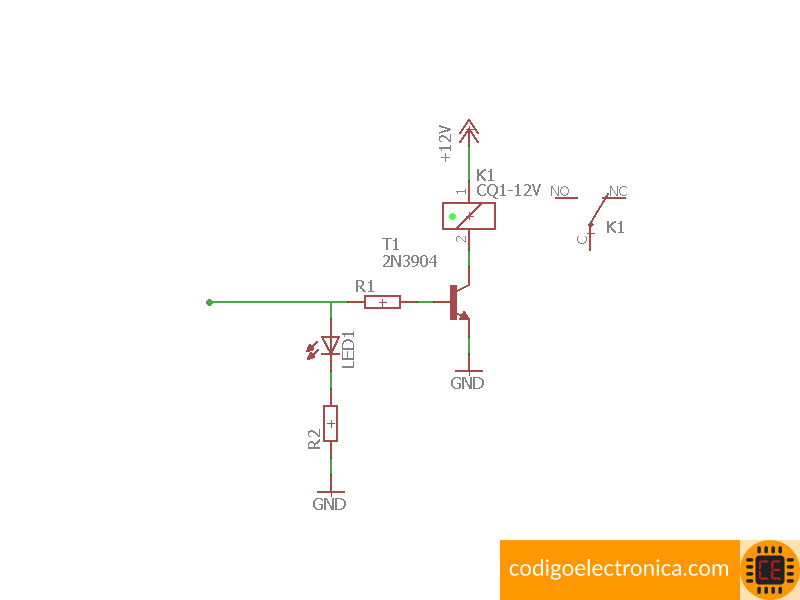

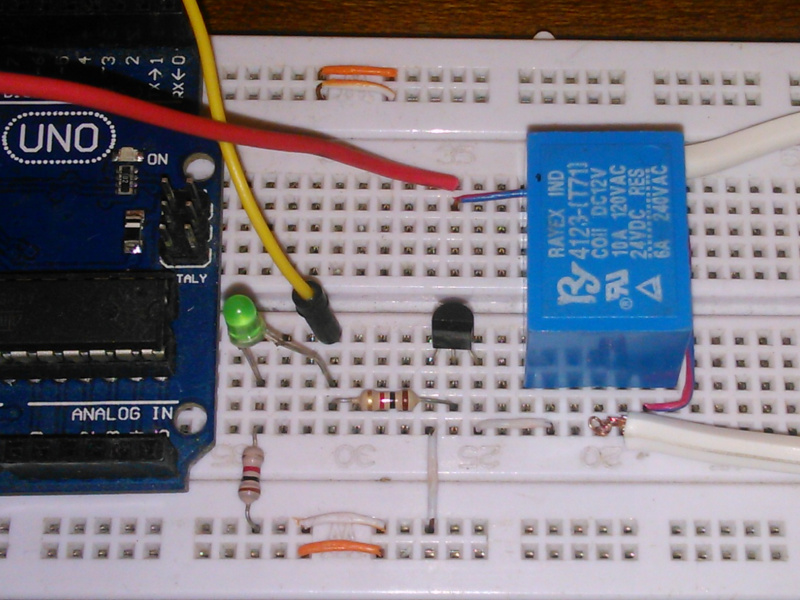

Dejo las imagenes del los circuitos de potencia en donde se observan las conexiones.
Fijémonos en la entrada digital, en donde está la alimentación de nuestro circuito de control, allí colocaremos un led para verificar que esté llegando el pulso; nuestro transistor en su base llega la entrada digital protegida por una resistencia, su emisor está conectado a la tierra y el colector esta en serie con la bobina del relay.
Código
El código es básicamente el ejemplo de blink en donde hacemos parpadear el led.
void setup() {
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}
Funcionamiento
Nuestro circuito está dividido en dos etapas, la de control y la de potencia.
La etapa de control como se observa en nuestro circuito es nuestro arduino, donde estamos haciendo parpadear un led a o colocar el pin es estado bajo y alto cada un(1) segundo.
La etapa de potencia recibe la señal de nuestro arduino, donde ingresa a nuestro transistor por el pin base, el transistor a su vez el emisor se conecta a tierra, el colector a serie con la bobina; luego conectamos nuestro bombillo al relé en serie.

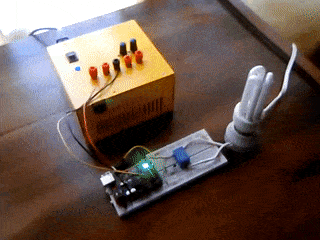

Como funciona todo, al estar en un estado bajo o apagado el pin, el transistor esta en modo corte, lo que no permite alimentar la bobina, al colocar en un estado alto el pin, el transistor está en modo de saturación, alimentando la bobina y activando el relé, lo que cierra el circuito de potencia y prende el bombillo, observemos la siguiente imagen de funcionamiento.
