Vídeo
A continuación, encontrar{a el vídeo en donde se explica el funcionamiento del circuito.
Acerca del proyecto
Una de las aplicaciones de las fotoresistencias o ldr es poder detectar la intensidad de luz en el ambiente, en otras aplicaciones la usan como sensor de luz para detectar objetos, pero todas las aplicaciones que se usen van a requerir que un controlador como un pic o arduino cuenten con conversión analógica, ya que la señal que vamos a obtener es un voltaje que es proporcional a la luz que va a recibir. En este por explicaremos que es este elementos, como se usa y un ejemplo con arduino.
Conocimiento previo
Para realizar este proyecto se requiere conocimiento previo de los siguientes temas, si aun no has trabajado con lo que se menciona en la siguiente tabla, allí están los links a los post para que puedas dar un repaso adicional o puedas recordar el conocimiento necesario para poder realizar este proyecto.
Proyecto | Descripción |
---|---|
analogRead() | Arduino contienen un convertidor de analógico a digital multicanal de 10 bits. Esto significa que mapeará voltajes de entrada entre 0 y el voltaje de operación (5V o 3.3V) en valores enteros entre 0 y 1023. |
Que es una fotoselda o LDR
Una fotoselda en un componente electrónico cuya resistencia disminuye al aumentar la intensidad lumínica.
Su funcionamiento se basa en el efecto fotoeléctrico, donde el semiconductor sulfuro de cadmio de alta resistencia, cuando un fotón es absorbido por la elasticidad del semiconductor generando una banda de energía en donde genera los electrones libre poca resistencia; los valores típicos son entre 1M en la oscuridad y 100 con luz brillante.
Materiales
Esta es una lista de los materiales a utilizar, no te preocupes son pocos.
Material | Cantidad | Descripción |
---|---|---|
Arduino | 1 | Arduino de cualquer tipo |
Fotoresistencia | 1 | Fotoresistencias para obtener el valor de la luz. |
Resistencia de 50KΩ | 1 | Resistencia |
Circuito

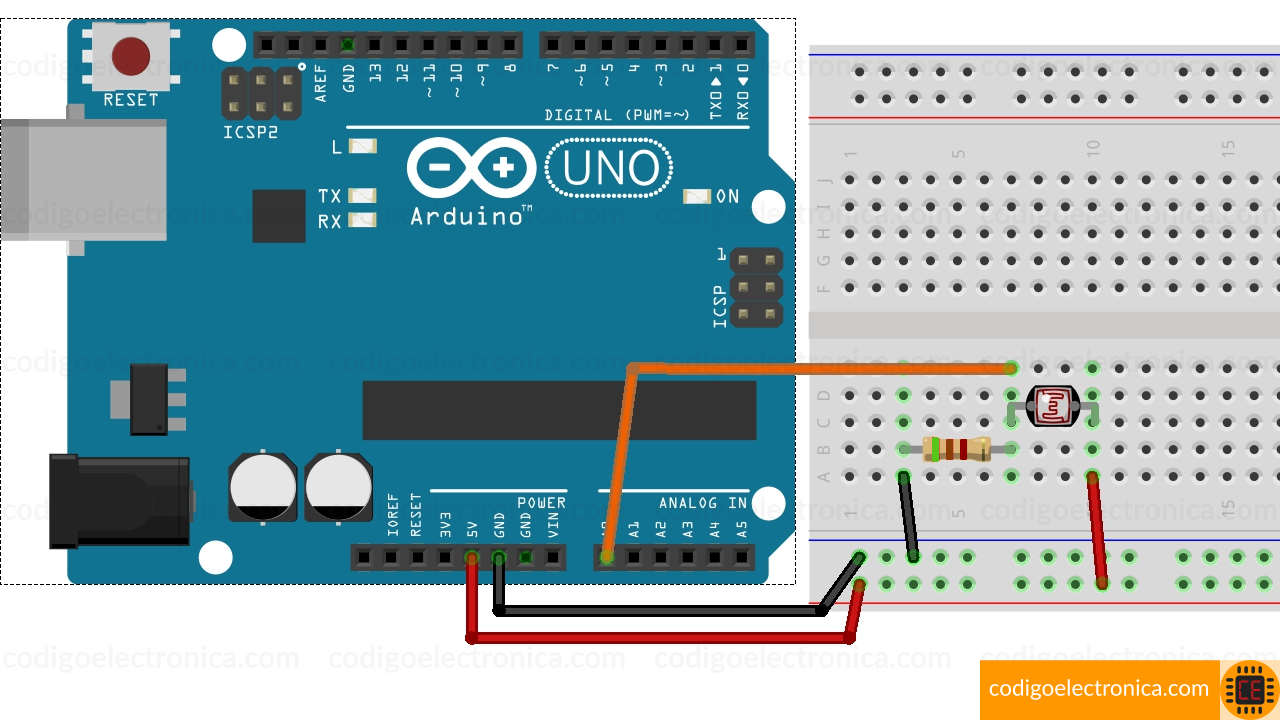

El circuito y el ensamble son muy fáciles de realizar para ello dejare la siguiente imagen.
![Fotoresistencia breadboard](/b/oscardevops/images/2019/10/im-arduino-fotoresistencia-breadboard.jpg)
![Fotoresistencia circuito](/b/oscardevops/images/2019/10/im-arduino-fotoresistencia-circuito.jpg)

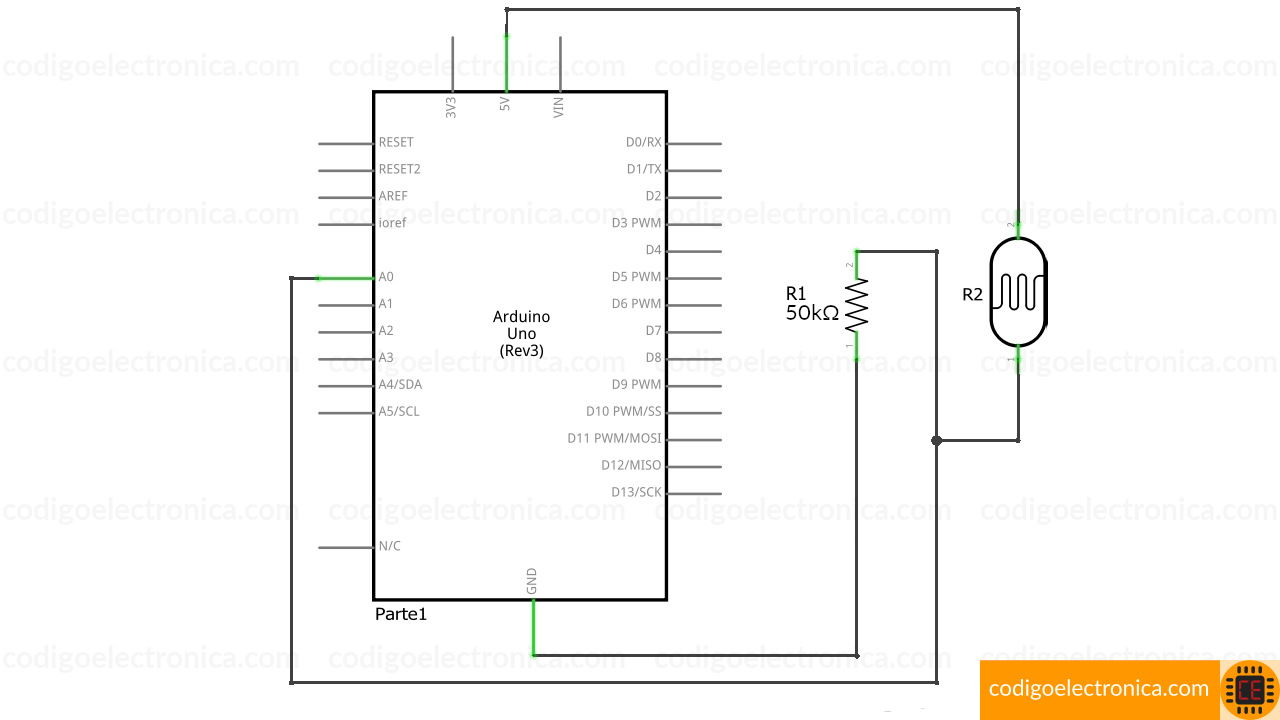

Observemos la imagen, en donde tenemos a la resistencia y a la fotocelda en serie, esto con el fin de generar en el punto medio el voltaje de salida el cual leeremos en el pin A0 de nuestro arduino.
Que sucede en este circuito? y como funciona la fotocelda?, al momento de aumentar la intensidad de la luz, disminuye la resistencia generada, en nuestro circuito al momento de disminuir la resistencia aumenta el voltaje, es decir si hay poca luz el voltaje será mínimo, pero si la luz aumenta el voltaje lo hace.
Código
El código lo e dejado en github.
El código es lo mas simple de este mundo, ya que lo único que estamos haciendo es leer el puerto análogo 0, y el valor lo estamos imprimiendo en el terminal serial.
//Paso 1
const int sensorPin = 0;
void setup() {
//Paso 2
Serial.begin(9600);
}
void loop() {
//Paso 3
int valueAnalog = analogRead(sensorPin);
//Paso 4
Serial.println(valueAnalog);
}
- Inicializamos una variable con el numero del pin analogico, que en este caso es el A0.
- Inicializamos la comunicación serial para poder ver los valores obtenidos después de la conversión analógica.
- Con
analogRead()
obtenemos los valores de conversión de pin A0, estos pueden ser entre 0 y 1024. - Mostramos por la terminal serial los valores de la variable
valueAnalog
.
