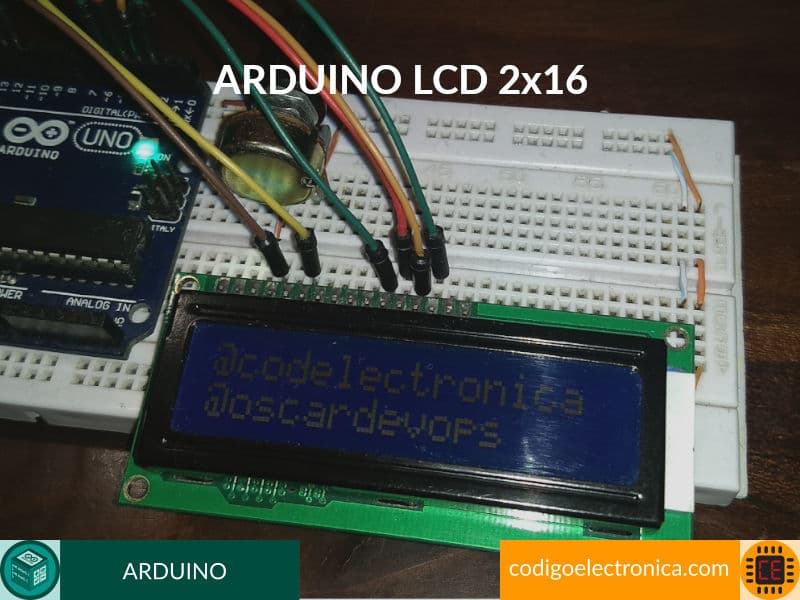

Arduino lcd 2x16

Te presentamos un ejercicio sencillo de arduino lcd 2x16 en donde veremos lo que se puede visualizar en dos filas y 16 columnas, además de mostrar letras y números, se puede mostrar caracteres especiales, o símbolos realizados para propósitos generales de nuestras aplicaciones, con opciones de imprimir casi cualquier cosa en poco espacio.

A continuación veremos lo ejemplos que trae por defecto el software de arduino, la conexión todos explicados en un solo código y de forma interactiva para poderlos entender un poco mejor.

Materiales

Se describen los materiales a utilizar:
Cantidad Elemento
1 Arduino uno, nano, leonardo o de preferencia
1 LCD 2 x 16
1 Resistencia de 1kΩ
8 Cables
1 Potenciómetro de 5kΩ

Conexión y circuito

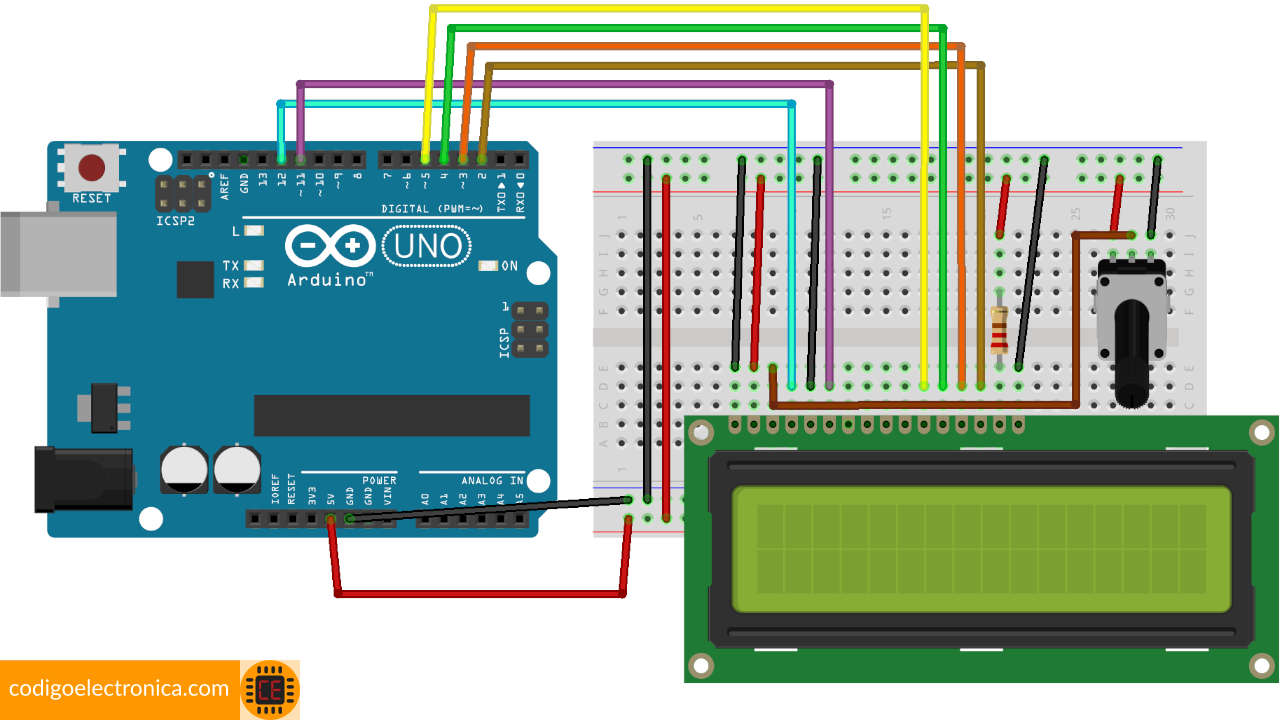

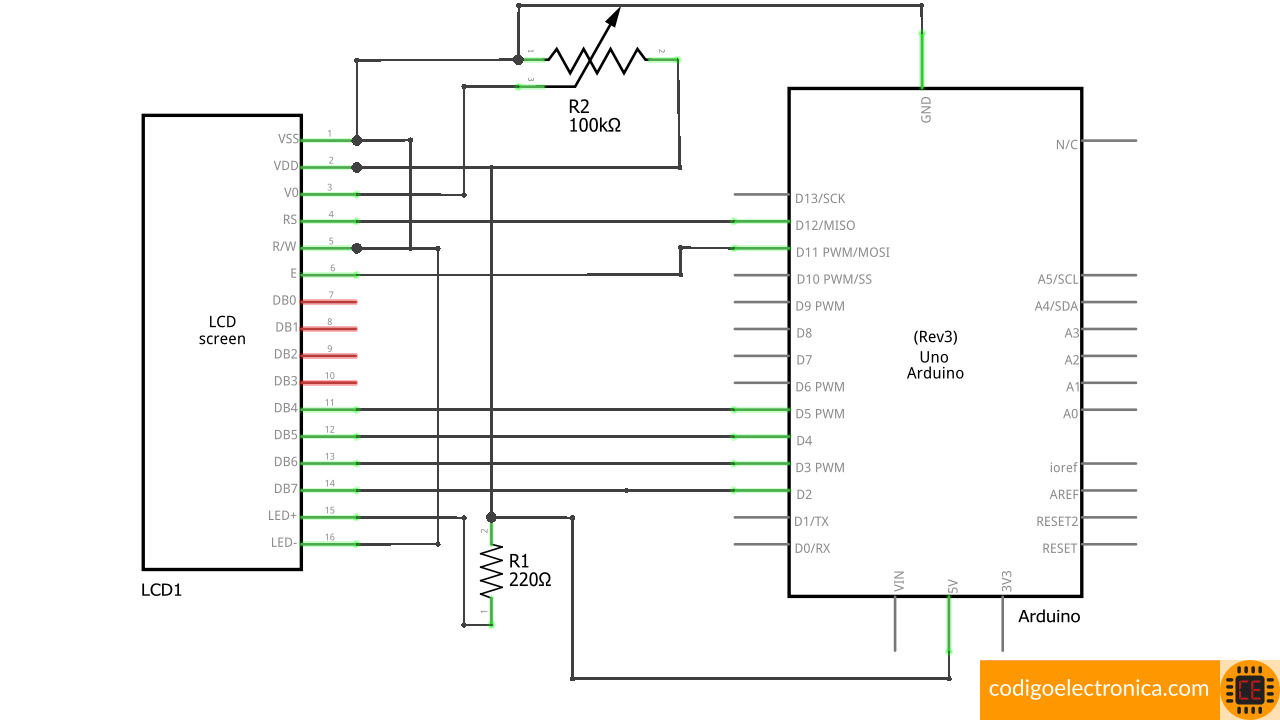

El circuito se describe en la siguiente imagen, se deja el esquema y la conexión de cada elemento. Tabla de conexión de los pines
Pines del LCD Pines del Arduino
rs 12
en 11
D4 5
D5 4
D6 3
D7 2

Código

Dejo el código en github para que los descargues o clones en tu repositorio. Código en GitHub
//Incluimos la libreria del LCD
#include <LiquidCrystal.h>

 /** Iniciamos las conexiones del LCD
 * LCD RS al pin digital 12
 * LCD Enable al pin digital 11
 * LCD D4 al pin digital pin 5
 * LCD D5 al pin digital pin 4
 * LCD D6 al pin digital pin 3
 * LCD D7 al pin digital pin 2
 * LCD R/W al pin GND
 * LCD VSS al pin GND
 * LCD VCC al pin 5V*/

//pines del lcd     rs, en, D4, D5, D6, D7
//                   |   |  |   |   |   |
//pines del arduino 12, 11, 5   4   3   2
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);


void setup() {

  //Seteamos en el lcd el número de filas y columnas
  lcd.begin(16, 2);

  //Imprimimos un mensaje
  lcd.print("Hola...");
  delay(2000);
}

void loop() {
  //Limpiamos el lcd
  lcd.clear();
  lcd.print("Vamos a hacer");
  lcd.setCursor(0,1);
  lcd.print("unas pruebas");
  delay(2000);
  lcd.clear();

  lcd.print("del uso del lcd en");
  lcd.setCursor(0,1);
  lcd.print("donde vemos las funciones");
  delay(2000);
  lcd.clear();

  lcd.print("y su uso");
  delay(3000);
  lcd.clear();

  //Pruebas de display
  lcd.print("1. Display");
  lcd.noDisplay();
  delay(1000);
  lcd.display();
  delay(1000);
  lcd.clear();
  delay(200);

  //Pruebas de blink
  lcd.print("2. Blink");
  lcd.setCursor(0,1);
  lcd.blink();
  delay(3000);
  lcd.noBlink();
  delay(3000);
  lcd.clear();
  delay(200);

  //Prueba del cursor
  lcd.print("3. Cursor");
  lcd.setCursor(0,1);
  lcd.cursor();
  delay(3000);
  lcd.noCursor();
  delay(3000);
  lcd.clear();
  delay(200);

  //Impresion de caracteres
  lcd.print("3. Caracter");
  lcd.setCursor(0,1);

  byte armsDown[8] = {
    0b00100,
    0b01010,
    0b00100,
    0b00100,
    0b01110,
    0b10101,
    0b00100,
    0b01010
  };

  byte armsUp[8] = {
    0b00100,
    0b01010,
    0b00100,
    0b10101,
    0b01110,
    0b00100,
    0b00100,
    0b01010
  };

  //Asignacion e impresion de caracteres
  lcd.createChar(1, armsDown);
  lcd.createChar(2, armsUp);
  lcd.setCursor(0, 1);
  lcd.write(1);
  delay(2000);
  lcd.setCursor(0, 1);
  lcd.write(2);
  delay(2000);
}

En el código se muestran varias partes de los ejemplos, en donde a continuación explicaremos cada uno de ellos y su función:

  1. Display: permite habilitar o deshabilitar el lcd, utilizado para el ahorro de energía.
  2. Blink: Permite colocar en una celda un cuadro que parpadea cada 1/2 segundo.
  3. Cursor: Permite colocar una linea al piso que parpadea en una de las celdas.
  4. Caracter: permite adicionar un carácter especial. Se explicara en otro post.

Instrucciones

  • #include <LiquidCrystal.h>: permite invocar la librería para el manejo del lcd.
  • LiquidCrystal lcd(12, 11, 5, 4, 3, 2): Se realiza la asignación de los pines al lcd.
  • lcd.begin(16, 2): Permite configurar el tamaño del lcd.
  • lcd.print("Hola..."): permite imprimir un texto en el lcd.
  • lcd.clear(): Permite limpiar lo escrito en el lcd.
  • lcd.setCursor(0,1): Permite posicionar el cursor en una celda del lcd en especifico.
Este es un pequeño ejemplo del uso del lcd, deja tus comentario o inquietudes.
