En este post vamos a resolver un circuito serie con diferentes métodos y verificando la solución con multímetro.

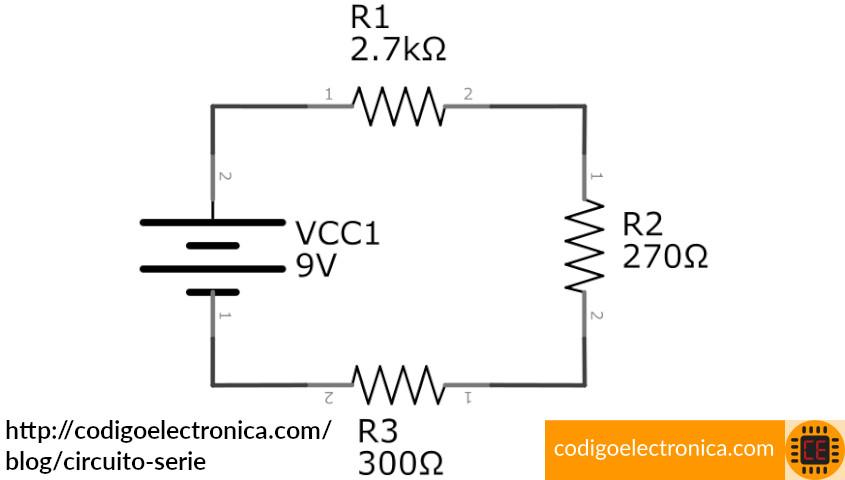

Ejercicio 1

Calcular resistencia total

$R_{t} = R_{1} + R_{2} + R_{3} R_{t} = 2.7 K Ω + 270 Ω + 300 Ω R_{t} = 3.27 K Ω$

Calcular la corriente total

$I_{t} = \frac{9 V}{3.27 K Ω} = 0.0027 A = 2.7 A$

Calcular la voltaje de resistencias

$V_{R 1} = 2.7 K Ω * 2.7 A = 7.29 V V_{R 2} = 270 Ω * 2.7 A = 0.72 V V_{R 3 =} 300 Ω * 2.7 A = 0.81 V V_{T} = V_{R 1} + V_{R 2} + V_{R 3} = 7.92 V + 0.72 V + 0.81 V ≅ 8.82$
