¿Comó cambiar el condensador de Raspberry PI 1 modelo B?

A continuación tienes un procedimiento técnico, paso a paso, para reemplazar un condensador en una Raspberry Pi 2 Model B. Está redactado con enfoque práctico y de seguridad, asumiendo que el trabajo se realiza a nivel de electrónica básica/intermedia.

Advertencias y consideraciones previas

Antes de comenzar, es importante tener claro lo siguiente:

• La Raspberry Pi no está diseñada para reparación, cualquier intervención anula garantía.
• Un error de polaridad o temperatura puede dañar irreversiblemente la placa.
• Trabaja siempre sin alimentación eléctrica y en un entorno limpio.
• Usa protección ESD (pulsera antiestática) si está disponible.

Identificar el condensador a reemplazar

Ubicación

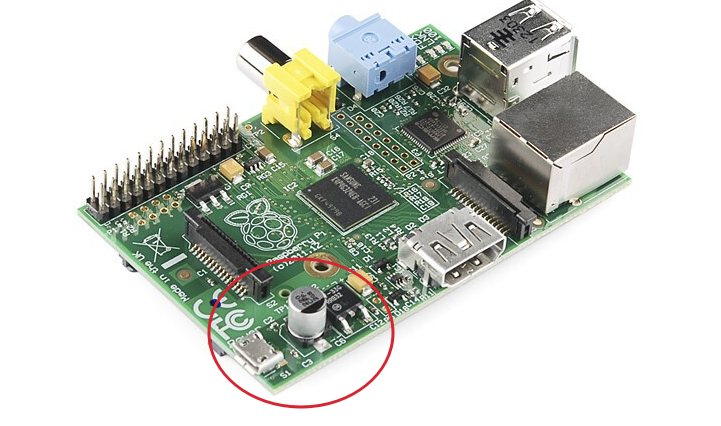

En la Raspberry Pi 1 Model B, los condensadores más comúnmente reemplazados son:

• Condensadores electrolíticos de entrada de alimentación, ubicados cerca del conector micro-USB.

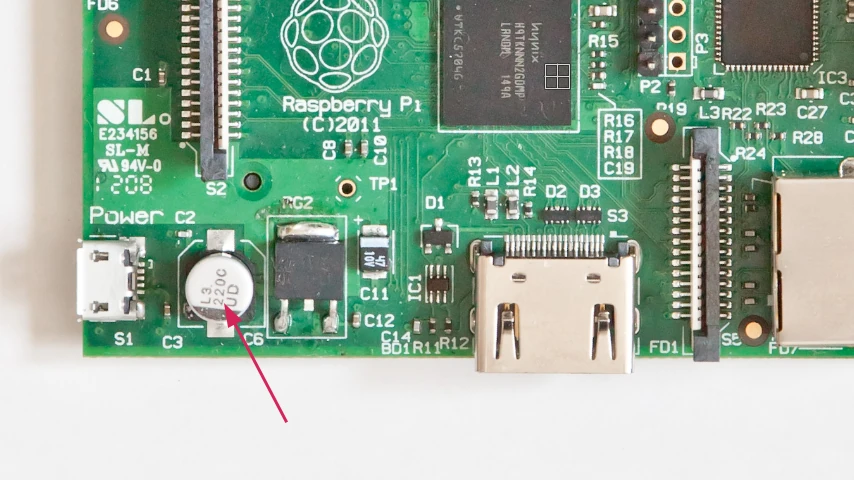

• Normalmente están etiquetados en la serigrafía como:

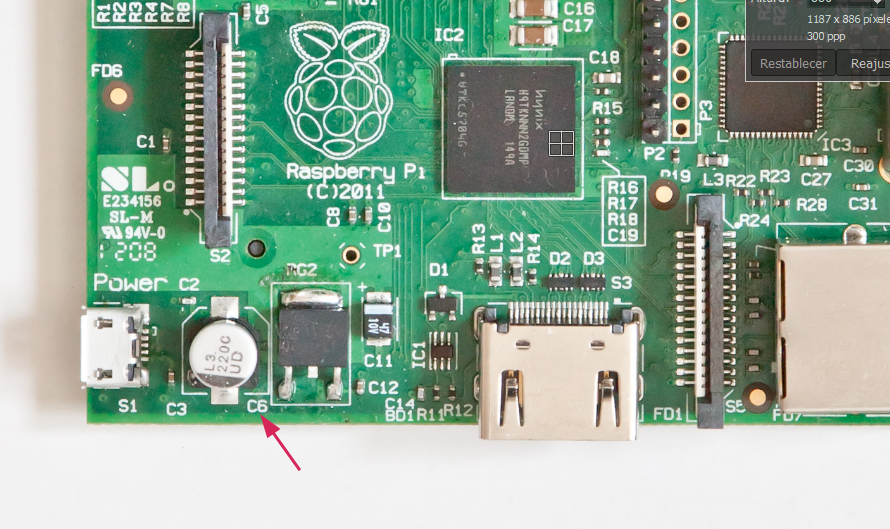

  • C6, C7, C8 (puede variar según revisión de la placa).

Confirmar valor y tipo

Antes de retirarlo, identifica:

• Capacitancia (µF), por ejemplo: 220 µF
• Voltaje nominal (V), típicamente 6.3 V o 10 V
• Tipo:
  • Electrolítico (polarizado)
  • SMD o radial (la Raspberry Pi 2 usa mayormente electrolíticos SMD de aluminio)

Revisa:

• El cuerpo del condensador
• La serigrafía de la placa
• El esquemático oficial si está disponible

Herramientas y materiales necesarios

Herramientas

• Estación de soldadura con control de temperatura (300–350 °C)
• Punta fina
• Pinzas de precisión
• Malla desoldadora o bomba de desoldar
• Flux (fundente)
• Alcohol isopropílico (≥ 90 %)
• Cepillo antiestático o brocha suave

Materiales

• Condensador de reemplazo idéntico o equivalente:
  • Misma capacitancia
  • Igual o mayor voltaje
  • Baja ESR (recomendado)
• Estaño para electrónica (Sn60/Pb40 o sin plomo)

Preparación de la placa

1. Apaga la Raspberry Pi y desconecta todos los cables.
2. Retira la placa del gabinete.
3. Colócala sobre una superficie aislante y estable.
4. Identifica claramente la polaridad del condensador:
   1. En la placa: suele marcarse el negativo (-)
   2. En el condensador: franja lateral indica el negativo

Retiro del condensador dañado

Método recomendado (SMD electrolítico)

1. Aplica flux en ambas terminales.
2. Calienta una terminal y balancea suavemente el condensador.
3. Alterna entre terminales hasta que se libere.
4. Retira el condensador con pinzas.

No fuerces el componente: podrías levantar pistas del PCB.

Limpieza de las pads

1. Usa malla desoldadora para retirar exceso de estaño.
2. Limpia con alcohol isopropílico.
3. Verifica que las pads estén intactas y brillantes.

Instalación del nuevo condensador

1. Verifica nuevamente la polaridad.
2. Coloca el condensador en su posición correcta.
3. Aplica flux.
4. Suelda una terminal y fija el componente.
5. Suelda la segunda terminal.
6. Asegúrate de:
   1. Soldaduras brillantes
   2. Sin puentes de estaño
   3. Buen contacto mecánico

Inspección final

• Revisa visualmente con lupa:
  • Polaridad correcta
  • Pads sin daño
  • Sin residuos excesivos de flux
• Limpia nuevamente con alcohol.

Prueba de funcionamiento

1. Conecta solo la fuente de alimentación.
2. Observa:
   1. LED rojo (PWR) estable
   2. LED verde (ACT) parpadeando
3. Si enciende correctamente:
   1. Conecta teclado, HDMI y SD
   2. Verifica arranque normal

Si no enciende:

• Revisa soldaduras
• Confirma valor del condensador
• Mide continuidad y voltaje con multímetro

Recomendaciones finales

• Usa condensadores de marca confiable (Nichicon, Panasonic, Rubycon).
• Si el daño fue por sobrevoltaje, revisa también:
  • Fusible F1
  • Reguladores de voltaje
• Documenta el valor original antes de reemplazar.
