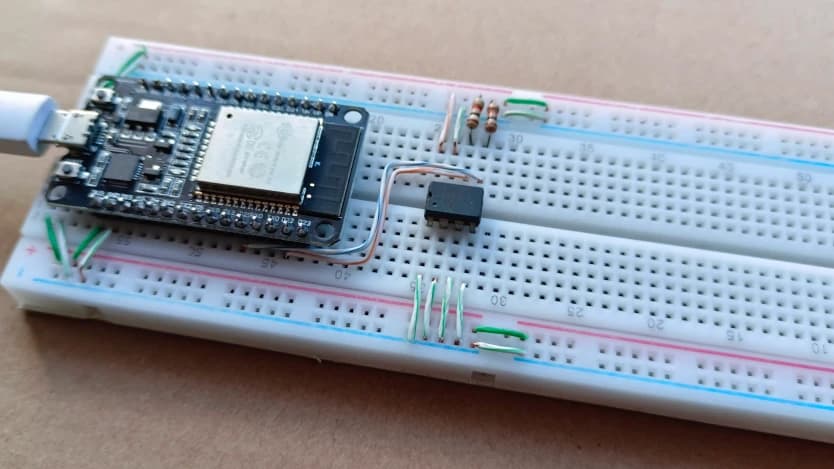

Conectar ESP32 a EEPROM 24LCXX

En este post doy una guía estructurada con el paso a paso explicando cómo conectar el ESP32 con la EEPROM 24LC256 usando la librería AT24Cx

Esta configuración te permitirá almacenar y recuperar datos de forma no volátil, ideal para configuraciones, cualquier información que deba mantenerse al apagar el dispositivo.

Prerrequisitos

• Debe tener el entono de trabajo instalado correctamente, esto lo explico a detalle en instalar entorno trabajo ESP32
• Dale una leída al post EEPROM en donde explico como funciona una memoria electrónica
• Realizamos un post en donde explicamos la comunicación i2c
• Para este post trabajaremos con la librería SparkFun_External_EEPROM

ESP32

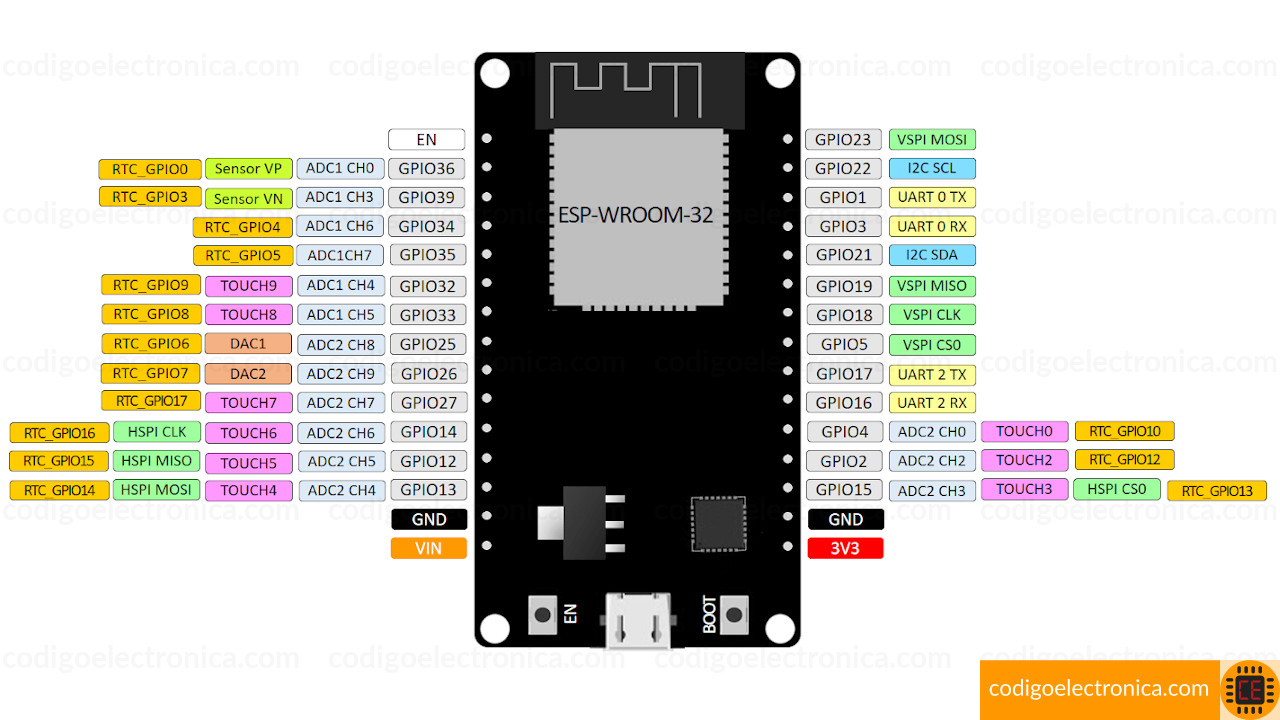

Vamos a trabajar con la ESP32 para ello, revisemos el diagrama de pines como se muestra en la siguiente imagen:

EEPROM 24LCXX

A continuación, mencionamos las principales características de las memorias EEPROM, para este post vamos a usar una memoria 24LC256, aunque si va a trabajar con otra memoria de la familia 24LCXX, la conexion es la misma.

📦 Materiales necesarios

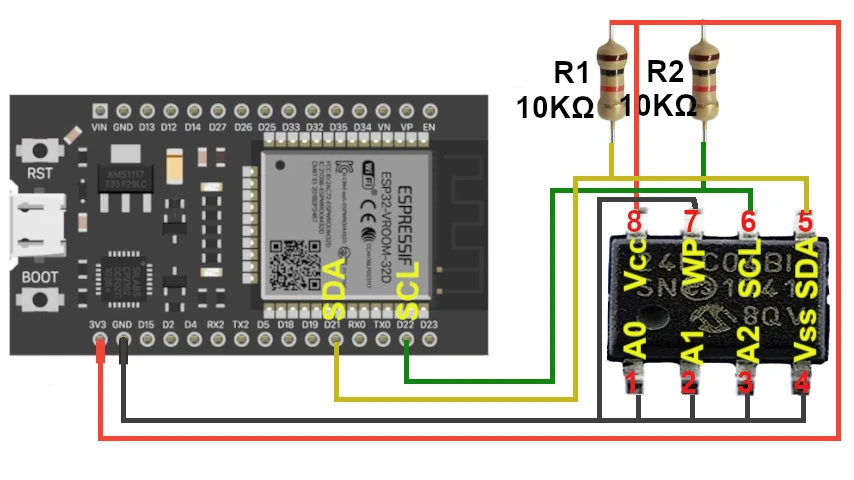

🔌 Diagrama de conexión

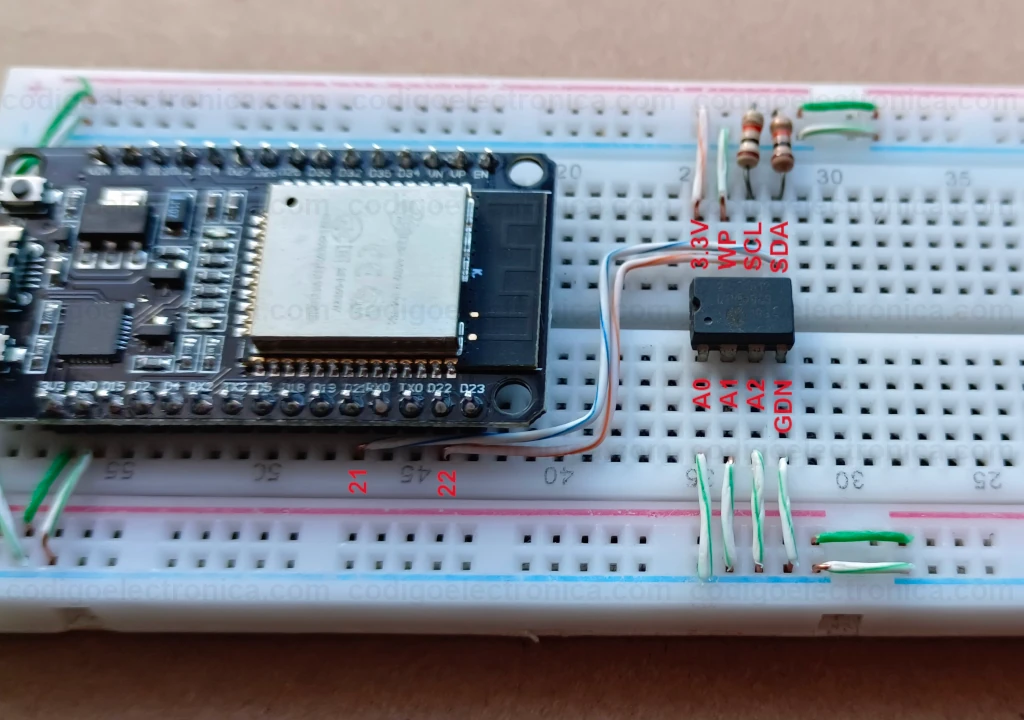

A continuación, tenemos el diagrama de conexión con una tabla en donde explica como se debe conectar los componentes.

⚠️ No olvides conectar resistencias pull-up de 10kΩ entre SDA y VCC, y entre SCL y VCC.

🧰 Instalación de la librería SparkFun_External_EEPROM

• Abre el Arduino IDE.
• Ve a Sketch > Include Library > Manage Libraries.
• Busca SparkFun_External_EEPROM (SparkFun_External_EEPROM).
• Instala la librería

🧪 Código de ejemplo

#include <Wire.h>

#include "SparkFun_External_EEPROM.h"
ExternalEEPROM myMem;

void setup()
{
  Serial.begin(115200);
  Serial.println("EEPROM example");

  Wire.begin();

  myMem.setMemoryType(512);

  if (myMem.begin() == false)
  {
    Serial.println("No memory detected. Freezing.");
    while (true)
      ;
  }
  Serial.println("Memory detected!");

  Serial.print("Mem size in bytes: ");
  Serial.println(myMem.length());

  byte myValue1 = 200;
  myMem.write(0, myValue1);

  byte myRead1 = myMem.read(0);
  Serial.print("I read (should be 200): ");
  Serial.println(myRead1);

  int myValue2 = -366;
  myMem.put(10, myValue2);
  int myRead2;
  myMem.get(10, myRead2);
  Serial.print("I read (should be -366): ");
  Serial.println(myRead2);

  float myValue3 = -7.35;
  myMem.put(20, myValue3);
  float myRead3;
  myMem.get(20, myRead3);
  Serial.print("I read (should be -7.35): ");
  Serial.println(myRead3);

  String myString = "Hi, I am just a simple test string";
  unsigned long nextEEPROMLocation = myMem.putString(30, myString);
  String myRead4 = "";
  myMem.getString(30, myRead4);
  Serial.print("I read: ");
  Serial.println(myRead4);
  Serial.print("Next available EEPROM location: ");
  Serial.println(nextEEPROMLocation);
}

void loop()
{
}

🔍 Explicación del código

• Inclusión de Librerías
  • Wire.h: Librería estándar para comunicación I2C.
  • SparkFun_External_EEPROM.h: Librería de SparkFun que facilita la lectura y escritura de EEPROM externas por I2C.
  • Crea un objeto myMem que representa la memoria EEPROM externa. ExternalEEPROM myMem;
• Inicio del Programa
  • Inicia la comunicación serial para monitorear desde el monitor serie. Serial.begin(115200);
  • Inicia la comunicación serial para monitorear desde el monitor serie. Wire.begin();
  • Inicia el bus I2C del ESP32. myMem.setMemoryType(512);
  • Define el tipo de EEPROM como una 24LC512 (512 kbits = 64 KB).
• Verificación de la EEPROM
  • begin() intenta comunicarse con la EEPROM.
  • Si no puede, entra en un bucle infinito (el programa se detiene).
  • Si se detecta la EEPROM, continúa la ejecución.
  • Muestra la cantidad de bytes disponibles en la EEPROM (en este caso, 65536).
• Escritura y Lectura de Datos
  • Guarda el byte 200 en la posición 0.
  • Luego lo lee desde la misma posición.

✍️ 4. Escritura y Lectura de Datos

✅ Escribir/Leer un byte:

• Guarda el byte 200 en la posición 0.
• Luego lo lee desde la misma posición.

✅ Escribir/Leer un int:

int myValue2 = -366;
myMem.put(10, myValue2);
int myRead2;
myMem.get(10, myRead2);
Serial.print("I read (should be -366): ");
Serial.println(myRead2);

• put() guarda un tipo de dato complejo (en este caso, un int) en la posición 10.
• get() lo recupera desde esa posición.

Usa internamente memcpy() para dividirlo en bytes y almacenarlo.

✅ Escribir/Leer un float:

float myValue3 = -7.35;
myMem.put(20, myValue3);
float myRead3;
myMem.get(20, myRead3);
Serial.print("I read (should be -7.35): ");
Serial.println(myRead3);

• Mismo mecanismo que el anterior pero con un float.

✅ Escribir/Leer una String:

• Guarda una cadena de texto en la EEPROM a partir de la posición 30.
• putString() también devuelve la próxima posición libre.
• Luego, getString() recupera la cadena almacenada.

🧪 Verificando funcionamiento

1. Conecta tu ESP32 y sube el código.
2. Abre el monitor serial a 115200 baudios.
3. Deberías ver el mensaje:

Qwiic EEPROM example
Memory detected!
Mem size in bytes: 65536
I read (should be 200): 200
I read (should be -366): -366
I read (should be -7.35): -7.35
I read: Hi, I am just a simple test string
Next available EEPROM location: 65
