En este artículo, exploraremos las principales tarjetas de Arduino que utilizaremos en nuestros proyectos, detallando sus características clave. Además, proporcionaremos una imagen esquemática que ilustrará la conexión de diversos módulos y sensores que también formarán parte de estos emocionantes proyectos con Arduino
Conocimiento previo
| Proyecto | Descripción |
|---|---|
| Introducción a arduino | En este artículo encontrarás la introducción al arduino y unos enlaces dónde se encuentran todos los proyectos que hemos realizado con esta tarjeta. |
¿Qué es arduino?

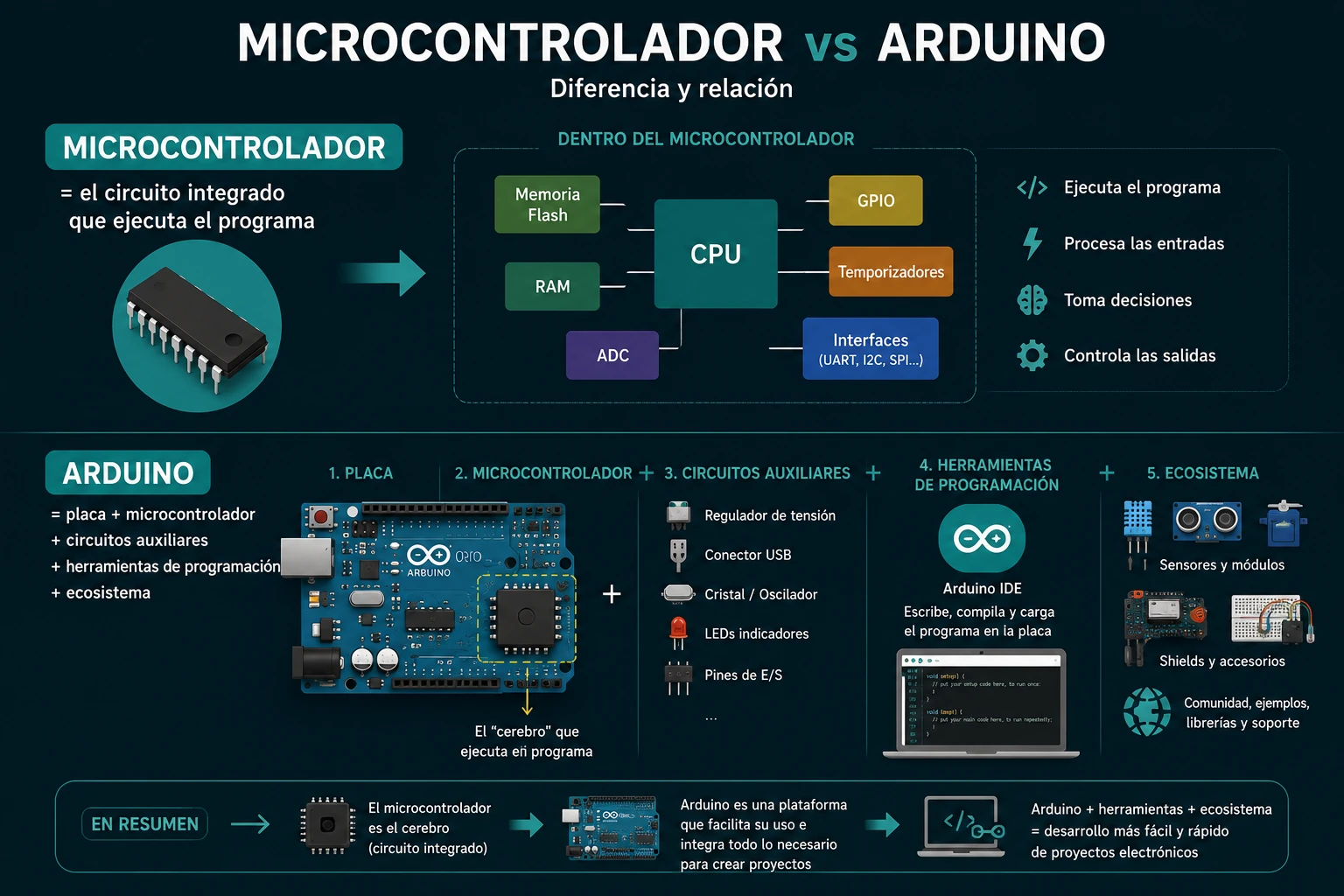

Arduino es una plataforma de prototipo electrónico de código abierto que consta de hardware y software flexibles y fáciles de usar. El hardware principal es una placa de circuito impreso con un microcontrolador programable y una serie de pines de entrada/salida que permiten la conexión de sensores, actualizadores y otros componentes electrónicos. El software consiste en un entorno de desarrollo integrado (IDE) que simplifica la programación del microcontrolador utilizando un lenguaje de programación basado en C/C++. Arduino es ampliamente utilizado por estudiantes, aficionados, artistas y profesionales para crear una amplia variedad de proyectos interactivos y prototipos en áreas como la robótica, la domótica, el arte interactivo y mucho más..[1]
Placas arduino
A continuación tenemos una tabla donde están las placas y la comparación de cada una de sus características para que se lleven una idea de cuál es la placa que les puede servir a su proyecto.
| Placa | Microcontrolador | Memoria flash | SRAM | EEPROM | Pines digitales | Pines análogos | Pines PWM | Velocidad del Reloj | Voltaje Operativo | Voltaje de Entrada (Recomendado) |
|---|---|---|---|---|---|---|---|---|---|---|
| Arduino uno | Atmel ATmega328 | 32KB | 2KB | 1KB | 14 | 6 | 6 | 16 MHZ | 5v | 3.3 a 5v |
| Arduino Zero | Atmel SAMD21 MCU | 256 KB | 32 KB | 16KB | 14 | 12 | 6 | 48Mhz | 3,3 a 5v | 5v |
| Arduino leonardo | ATmega32u4 | 32KB | 2.5KB | 1KB | 14 | 7 | 12 | 16Mhz | 5v | 3.3 a 5v |
| Arduino Due | Atmel SAM3X8E ARM Cortex-M3 | 512KB | 96KB | 54 | 12 | 12 | 84Mhz | 5v | 3.3 a 5v | |
| Arduino Mega | ATmega2560 | 256KB | 8KB | 4KB | 54 | 15 | 16 | 16Mhz | 5V | 3.3 a 5v |
Referencias
[1] arduino https://www.arduino.cc/en/Guide/Introduction, Consultado Abril 2020
