Descripción de WeMos D1

Acerca del proyecto

En este post vamos a conocer las principales características de la tarjeta wemos D1 adicionalmente sus características funcionalidad espines formas de conexión entre otros elementos que nos ayudan a entender no podrá trabajar con esta tarjeta adicionalmente encontrará imágenes el data chip información que le pueda ser útil al momento de estar creando los proyectos.

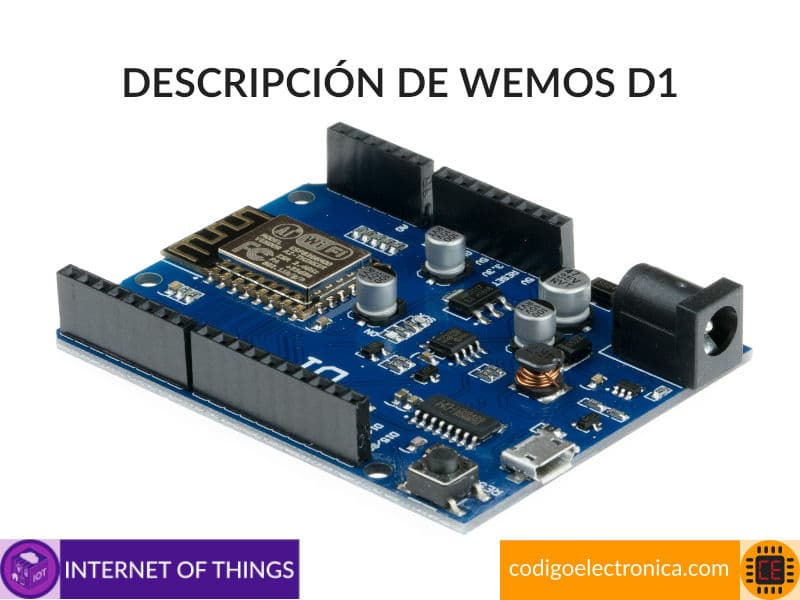

Wemos D1

El Wemos D1 Wifi tiene el formato de la clásica placa Arduino UNO R3 pero con la diferencia que su chip principal es el conocido ESP8266. Eso ofrece varias ventajas, ya que se puede programar igualmente desde el IDE de Arduino mediante el Core correspondiente y además disponemos de un chip con conectividad Wifi muy potente. Por otro lado, la mayoría de pines son los mismos aunque no iguales dadas las diferencias entre ambos sistemas. Los pines digitales de D0 a D13 están disponibles así como el bus I2C y SPI, sin embargo el chip solo tiene una entrada analógica A0. También debes tener en cuenta que todo el sistema funciona a 3.3V por lo que todo lo que conectes debe respetar dicho voltaje.[1]

Características

A continuación planteamos las características principales que tiene esta tarjeta.[2]

  • Compatible con Redes 82.11 B/G/N
  • Memoria Flash: 4MB
  • Pines GPIO: 11
  • Interfaz UART: 1
  • Pines Analógicos: 1
  • Interfaz SPI: 1
  • Interfaz I2C por software
  • Comunicación USB serial mediante el chip CH340
  • Tres modos de operacion: Cliente, Acces Point y Simultaneo.
  • Seguridad: OPEN / WEP / WPA_PSK / WPA2_PSK / WPA_WPA2_PSK.
  • Soporta comunicaciones TCP y UDP
  • Soporta hasta 5 conexiones simultaneas como servidor o cliente TCP/UDP
  • Compatible con infinidad de librerías en el IDE de Arduino
  • API para Wifi compatible con el Shield Wifi Arduino
  • Wemos D1 se programa con el IDE de arduino

Pines

A continuación tenemos una imagen de la tarjeta wemos d1 dónde podemos observar los Pines impresos en la misma placa adicionalmente tenemos en la parte de abajo una tabla donde relacionamos los fines su funcionalidad y la relación con el chip esp8266.[3]

Pin Function ESP-8266 Pin
D0 RX GPIO3
D1 TX GPIO1
D2 IO GPIO16
D3 (D15) IO, SCL GPIO5
D4 (D14) IO, SDA GPIO4
D5 (D13) IO, SCK GPIO14
D6 (D12) IO, MISO GPIO12
D7 (D11) IO, MOSI GPIO13
D8 IO, Pull-up GPIO0
D9 IO, Pull-up, BUILTIN_LED GPIO2
D10 IO, Pull-down,SS GPIO15
A0 Analog Input A0

Referencias

[1] wemos https://www.wemos.cc/en/latest/index.html, Consultado Abril 2020

[2] geekfactory https://www.geekfactory.mx/tienda/compatibles-con-arduino/wemos-d1-esp8266/, Consultado Abril 2020

[3] prometec https://www.prometec.net/wemos-d1-esp8266-wifi/, Consultado Abril 2020
