DHT11 datasheet

Sensor DHT11

El sensor de temperatura y humedad DHT11 presenta un complejo de sensores de temperatura y humedad con una salida de señal digital calibrada. Al utilizar la técnica exclusiva de adquisición de señal digital y la tecnología de detección de temperatura y humedad, garantiza una alta fiabilidad y una excelente estabilidad a largo plazo. Este sensor incluye un componente de medición de humedad de tipo resistivo y un componente de medición de temperatura NTC, y se conecta a un microcontrolador de 8 bits de alto rendimiento, que ofrece excelente calidad, respuesta rápida, capacidad antiinterferente y rentabilidad..[1]

El voltaje de alimentación debe estar entre 3.3V y 5V DC. Cuando se suministra energía al sensor, no le envíe ninguna instrucción dentro de un segundo para pasar el estado inestable. Se puede agregar un condensador de 100nF entre VDD y GND para el filtrado de ondas.

Cada sensor de este modelo tiene compensación de temperatura y está calibrado en una cámara de calibración precisa y el coeficiente de calibración se guarda en el tipo de programa en la memoria OTP, cuando el sensor está detectando, citará el coeficiente de la memoria.

El tamaño pequeño, el bajo consumo y la larga distancia de transmisión (20 m) permiten que DHT11 sea adecuado en todo tipo de aplicaciones difíciles.

Especificaciones técnicas

A continuación damos un listado de las especificaciones técnicas del sensor DHT11:

Item Descripción
ModeloDHT11
Fuente de alimentación3.3-5V DC
Señal de salidaSeñal digital a través de bus único
Elemento sensorCondensador de polímero
Rango de funcionamientohumedad 20-90% HR; temperatura 0 ~ 50 Celsius
Precisiónhumedad + -2% HR (Máx. +- 5% HR); temperatura < +- 2Celsius
Resolución o sensibilidadhumedad 1% HR; temperatura 1 Celsius
Repetibilidadhumedad 1% HR; temperatura 1 Celsius
Período de detección Promedio6s
Intercambiabilidadtotalmente intercambiable
Dimensionestamaño pequeño 12 * 15 * 5.5 mm

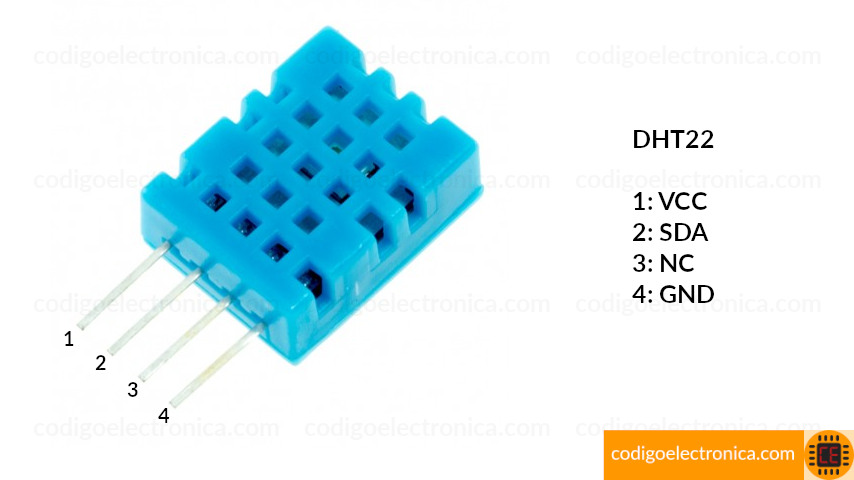

Pines

El dht11 usa únicamente tres de los cuatro pines para funcionar, en la siguiente imagen se muestran la distribución:

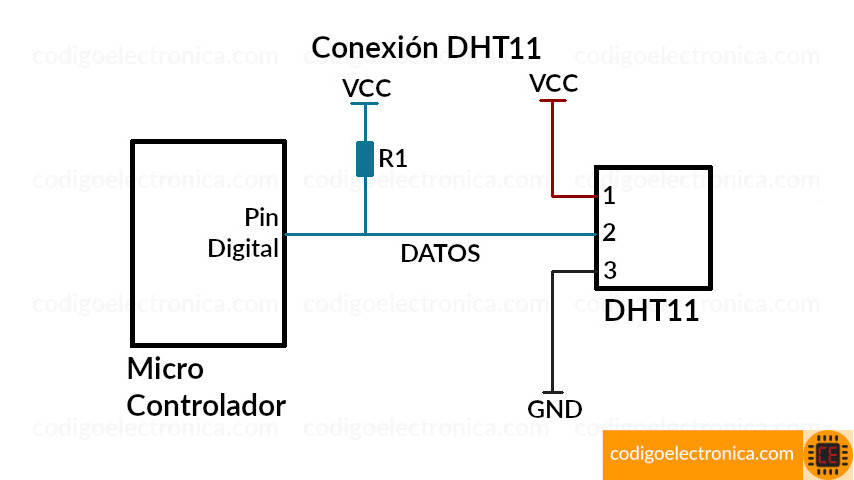

Conexión DHT11

Esta es la conexión básica que se requiere para el dht11 a un microcontrolador o a un arduino.

Dimenciones

El sensor es muy compacto, a continuación se muestra las dimensiones en milímetros.

Referencias

[1] mouser https://www.mouser.com/datasheet/2/758/DHT11-Technical-Data-Sheet-Translated-Version-1143054.pdf, Consultado octubre 2019
