DHT22 datasheet

Sensor DHT22

El DHT22 es un sensor básico digital de medición de temperatura y humedad. Este sensor está basado en un termistor que sirve para medir el aire circundante (temperatura) e implementa un sensor interno capacitivo para la medición de humedad. DHT22 utiliza una técnica exclusiva de recolección de señal digital y tecnología de detección de humedad y puede superar la señal digital calibrada. El tamaño pequeño, el bajo consumo y la larga distancia de transmisión (20 metros) permiten que AM2303 se adapte a todo tipo de aplicaciones difíciles.[1]

El voltaje de alimentación debe estar entre 3.3V y 6V DC. Cuando se suministra energía al sensor, no le envíe ninguna instrucción dentro de un segundo para pasar el estado inestable. Se puede agregar un condensador de 100nF entre VDD y GND para el filtrado de ondas.

Cada sensor de este modelo tiene compensación de temperatura y está calibrado en una cámara de calibración precisa y el coeficiente de calibración se guarda en el tipo de programa en la memoria OTP, cuando el sensor está detectando, citará el coeficiente de la memoria.

El tamaño pequeño, el bajo consumo y la larga distancia de transmisión (20 m) permiten que DHT22 sea adecuado en todo tipo de aplicaciones difíciles.

Especificaciones técnicas

A continuación damos un listado de las especificaciones técnicas del sensor DHT22:

Item Descripción
ModeloDHT22
Fuente de alimentación3.3-6V DC
Señal de salidaSeñal digital a través de bus único
Elemento sensorCondensador de polímero
Rango de funcionamientohumedad 0-100% HR; temperatura -40 ~ 80Celsius
Precisiónhumedad + -2% HR (Máx. + -5% HR); temperatura <+ - 0.5Celsius
Resolución o sensibilidadhumedad 0.1% HR; temperatura 0.1 Celsius
Repetibilidadhumedad + -1% HR; temperatura + -0.2 Celsius
Histéresis de humedad+ -0.3% HR
Estabilidad a largo plazo+ -0.5% HR / año
Período de detección Promedio2s
Intercambiabilidadtotalmente intercambiable
Dimensionestamaño pequeño 14 * 18 * 5.5 mm; Tamaño grande 22 * 28 * 5 mm

Pines

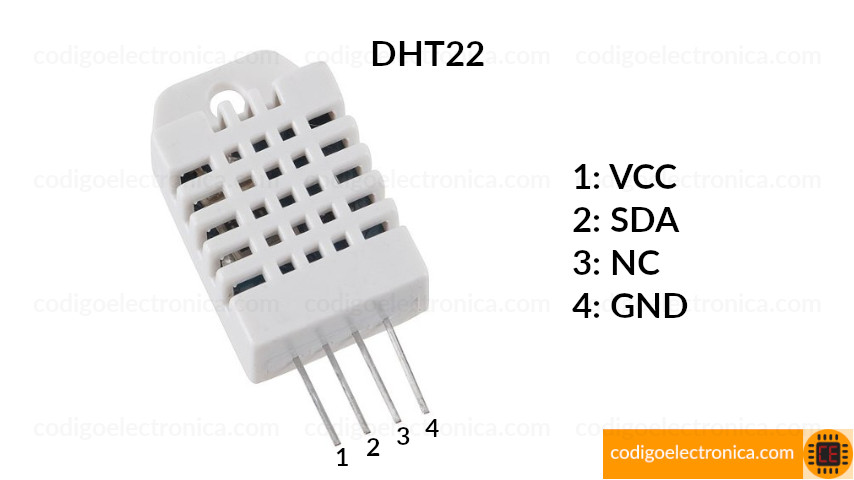

El dht22 usa únicamente tres de los cuatro pines para funcionar, en la siguiente imagen se muestran la distribución:

Conexión DHT22

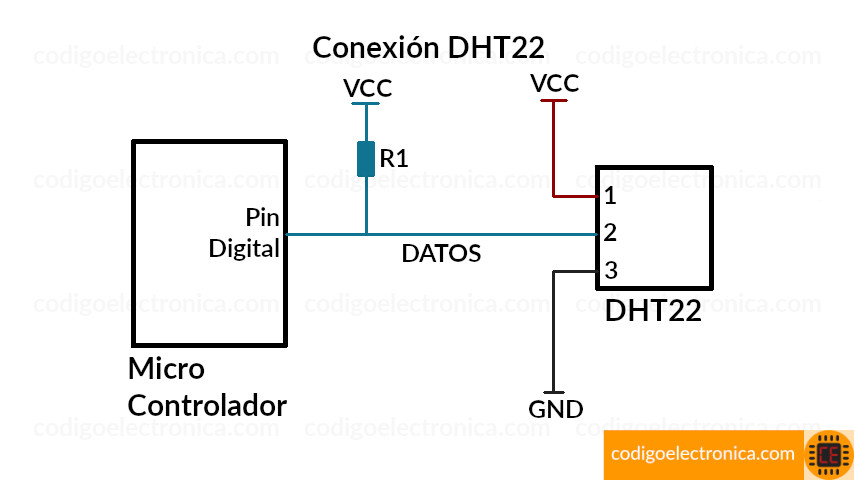

Esta es la conexión básica que se requiere para el dht22 a un microcontrolador o a un arduino.

Dimenciones

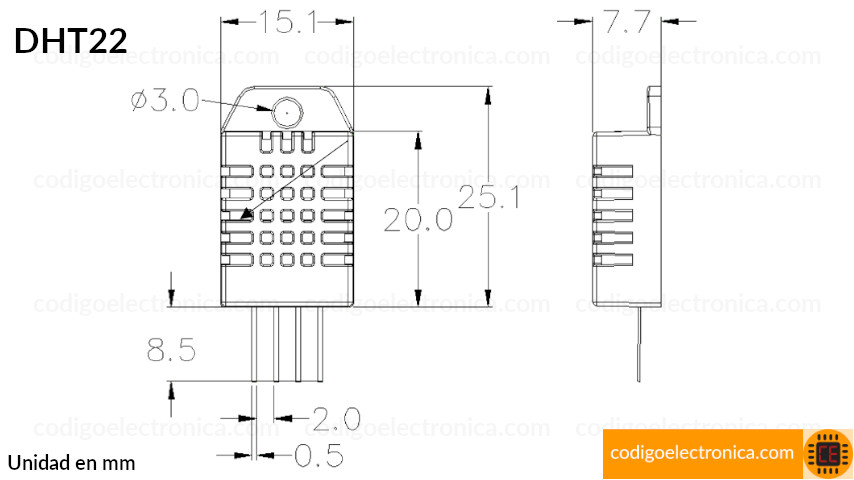

El sensor es muy compacto, a continuación se muestra las dimensiones en milímetros.

Referencias

[1] sparkfun https://www.sparkfun.com/datasheets/Sensors/Temperature/DHT22.pdf, Consultado octubre 2019
