Hoja de datos raspberry pi pico

Acerca del proyecto

La placa Raspberry Pi Pico es un microcontrolador basada en el chip Raspberry Pi RP2040.[1], en este post vamos a exponer las características básicas, pines y los datos necesarios para entender y conocer la tarjeta, todo lo estamos obteniendo de los pdf que se han dejado en las referencia de este post.

Conocimiento previo

Para realizar este proyecto se requiere conocimiento previo de los siguientes temas, si aun no has trabajado con lo que se menciona en la siguiente tabla, allí están los links a los post para que puedas dar un repaso adicional o puedas recordar el conocimiento necesario para poder realizar este proyecto.

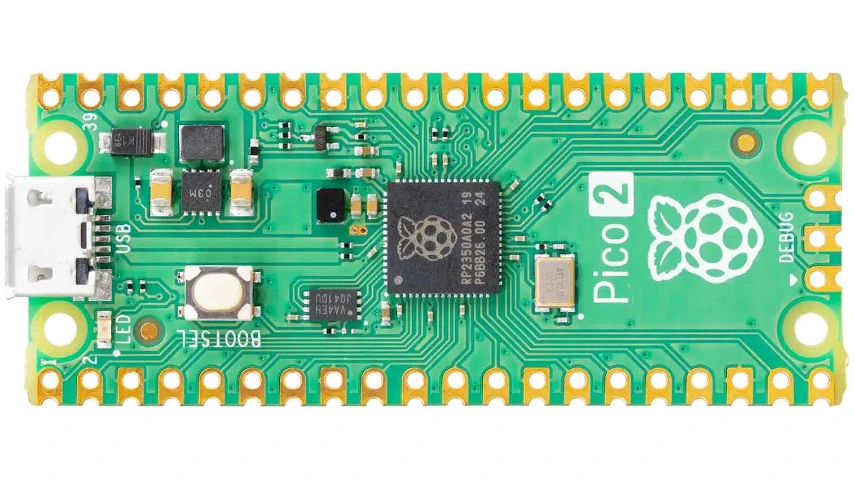

Raspberry pi pico

La Raspberry Pi Pico es una placa de microcontrolador basada en el chip microcontrolador Raspberry Pi RP2040, este chip cuenta con todas las características y funciones necesarias para poder crear un proyecto o simplemente empezar en el mundo de la electrónica y programación.

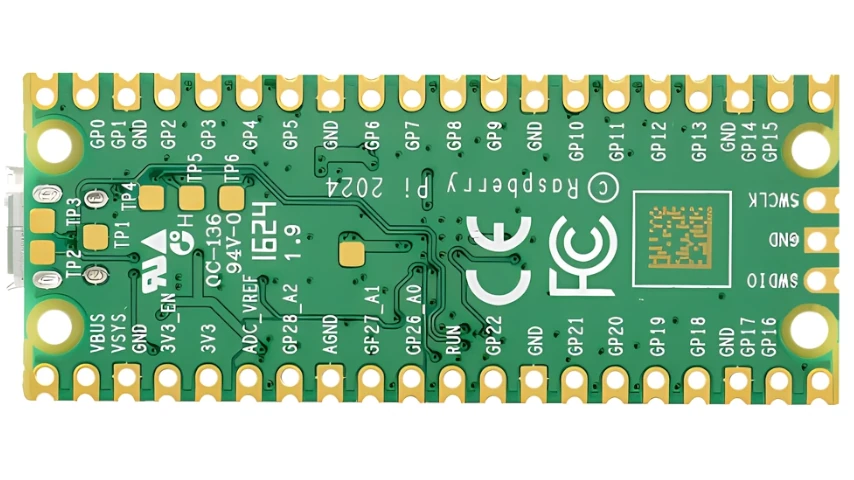

Pines raspberry pi pico

A continuación tenemos una imagen que se ha obtenido de la hoja de datos de las raspberry pi pico.[1]

Características

Raspberry Pi Pico ha sido diseñado para ser una plataforma de desarrollo flexible pero de bajo costo para RP2040, con las siguientes características clave:

• Microcontrolador RP2040 con 2 MByte Flash
• Puerto micro-USB B para alimentación y datos (y para reprogramar el Flash)
• PCB de 40 pines 21x51 estilo 'DIP' de 1 mm de grosor con pines de orificio pasante de 0,1 "también con almenado de bordes
  • Expone 26 E / S multifunción de 3,3 V de uso general (GPIO)
  • 23 GPIO son solo digitales y 3 son compatibles con ADC
  • Se puede montar en superficie como módulo
• Puerto de depuración de cables en serie (SWD) ARM de 3 pines
• Arquitectura de fuente de alimentación simple pero muy flexible, varias opciones para alimentar fácilmente la unidad desde micro-USB, suministros externos o baterías
• Alta calidad, bajo costo, alta disponibilidad
• SDK completo, ejemplos de software y documentación
• Para obtener detalles completos del microcontrolador RP2040, consulte la hoja de datos del RP2040, sin embargo, las características principales son:
  • Cortex M0 + de doble núcleo de hasta 133 MHz
  • PLL en chip permite una frecuencia de núcleo variable
  • SRAM multibanco de alto rendimiento de 264 kByte
  • Flash Quad-SPI externo con eXecute In Place (XIP)
  • Estructura de bus de barra transversal completa de alto rendimiento
  • USB1.1 integrado (dispositivo o host)
  • 30 E / S multifunción de uso general (4 pueden usarse para ADC)
  • Voltaje IO 1.8-3.3V (NOTA El voltaje IO Pico se fija en 3.3V)
  • Convertidor analógico a digital (ADC) de 12 bits y 500 kpsps
  • 2 × UART, 2 × I2C, 2 × SPI, 16 × canales PWM
  • 1 × temporizador con 4 alarmas, 1 × contador de tiempo real
  • 2 bloques de E / S programables (PIO), 8 máquinas de estado en total
  • E / S de alta velocidad flexible y programable por el usuario
• Puede emular interfaces como tarjeta SD y VGA

Otras características

Pico proporciona un circuito externo mínimo (pero flexible) para admitir el chip RP2040 (Flash, cristal, fuentes de alimentación y desacoplamiento y conector USB). La mayoría de los pines del microcontrolador RP2040 se llevan a los pines IO del usuario en el borde izquierdo y derecho de la placa. Se utilizan cuatro RP2040 IO para funciones internas: accionar un LED, control de potencia de la fuente de alimentación de modo conmutado (SMPS) integrado y detectar los voltajes del sistema.[2]

Pico ha sido diseñado para usar encabezados de clavijas de 0.1 "soldados (es un paso de 0.1" más ancho que un paquete DIP estándar de 40 clavijas) o se puede usar como un 'módulo' de montaje en superficie, ya que las clavijas de E / S del usuario también están allanadas . Hay almohadillas SMT debajo del conector USB y el botón BOOTSEL, que permiten acceder a estas señales si se utilizan como un módulo SMT soldado por reflujo.

Referencias

[1] Raspberry pi pico https://datasheets.raspberrypi.org/pico/pico-datasheet.pdf, Consultado Febrero 2021

[2] https://datasheets.raspberrypi.org/rp2040/rp2040-datasheet.pdf, Consultado Febrero 2021
