Solución circuito paralelo básico

En este post explicaremos la solución de un circuito paralelo básico, usado la ley de ohm y comprobando los resultado con ayuda del multimetro

Escrito por oscar 25 July 2018 6585 0

Contenido

A continuación encontraras un vídeo en donde se explica al detalle la solución del circuito.

Dos elementos, ramas o redes están en paralelo si tienen dos puntos en común.

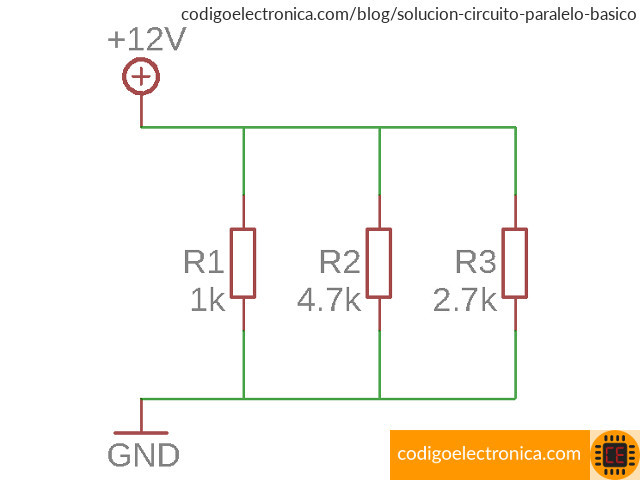

Para entender el circuito en paralelo, realicemos un ejercicio básico, en donde explicaremos como se resuelve y las características del mismo.

Resistencia total

Vamos a determinar los siguientes valores:

R_{t} = \frac{4.7 kΩ * 2.7 KΩ}{4.7 kΩ + 2.7 KΩ} = \frac{12.69 KΩ}{7.4 kΩ} = 1.75 KΩ

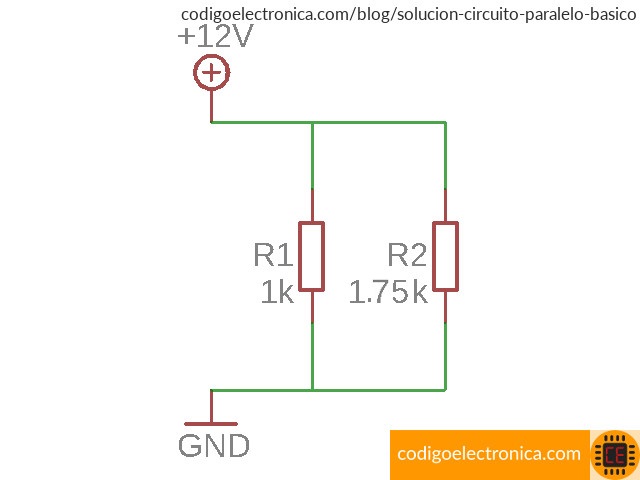

Resistencia total con R2 y R3

Comprobemos el resultado

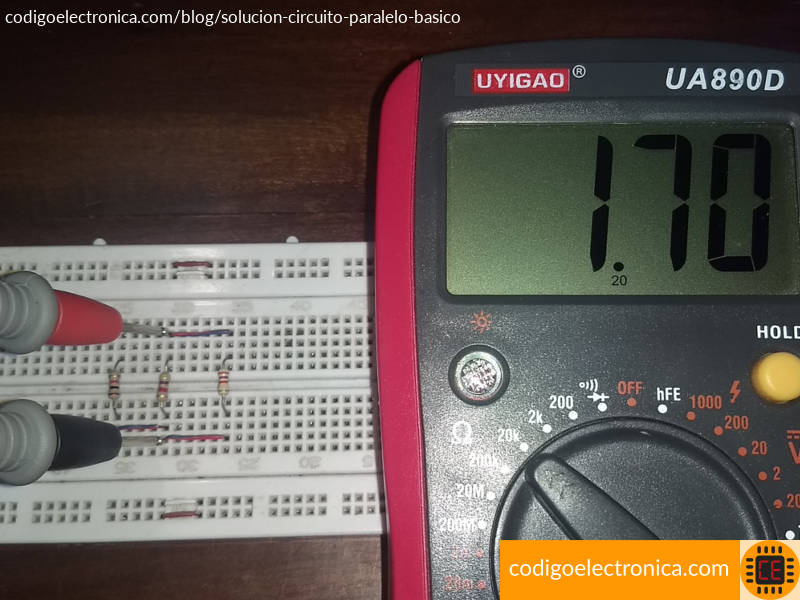

Resultado resistencia total con R2 y R3

R_{t} = \frac{1 kΩ * 1.75 KΩ}{1 kΩ + 1.75 KΩ} = \frac{1.75 KΩ}{2.75 kΩ} = 0.63 KΩ = 630 Ω

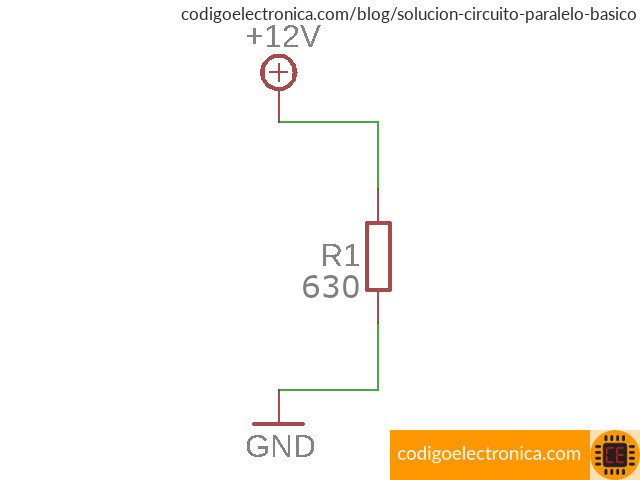

Resistencia total con R1 y RT1

Comprobemos el resultado

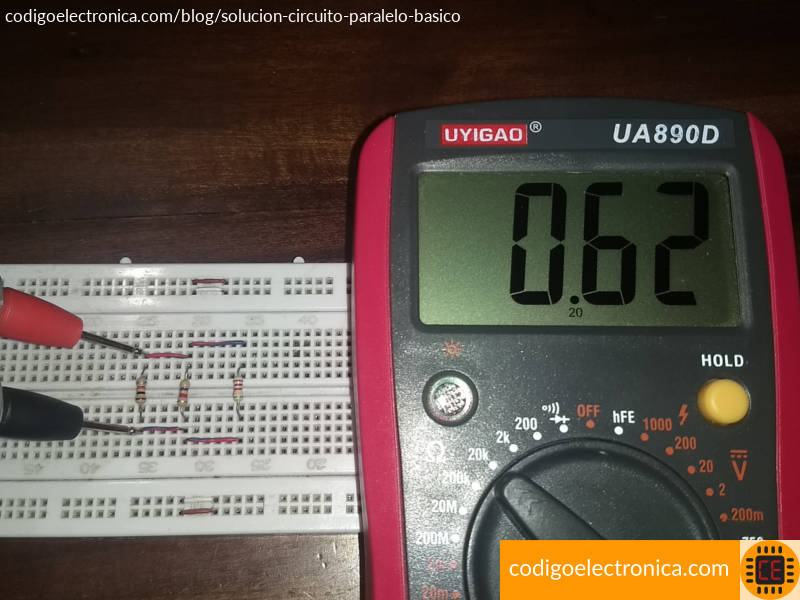

Resultado resistencia total con R1 y RT1

Para determinar la corriente total aplicamos la ley de ohm con la resistencia total optenida donde:

I_{t} = \frac{12v}{0.63 kΩ} = 19.04 mA

Comprobemos el resultado

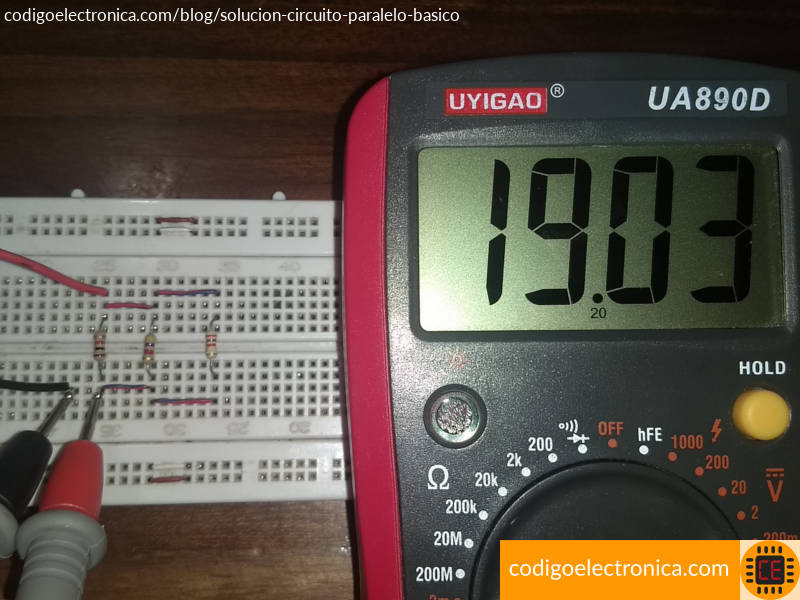

Resultado corriente total

Calculemos la corriente total de cada resistencias, para ello realizamos lo siguiente.

I_{R1} = \frac{12v}{1 kΩ} = 12 mA

I_{R2} = \frac{12v}{4.7 kΩ} = 2.55mA

I_{R3} = \frac{12v}{4.1 kΩ} = 2.92 mA
