Modelo de placas de arduino

He realizado una investigación sobre las placas Arduino oficiales que se encuentran disponibles comercialmente en a fecha de edición de este posts. Arduino ha ampliado considerablemente su catálogo y actualmente sus placas están organizadas por familias según su propósito: educación, IoT, alto rendimiento, industria y aplicaciones profesionales.

Familias de placas Arduino

Familia Arduino Uno

Es la línea más popular del ecosistema Arduino.

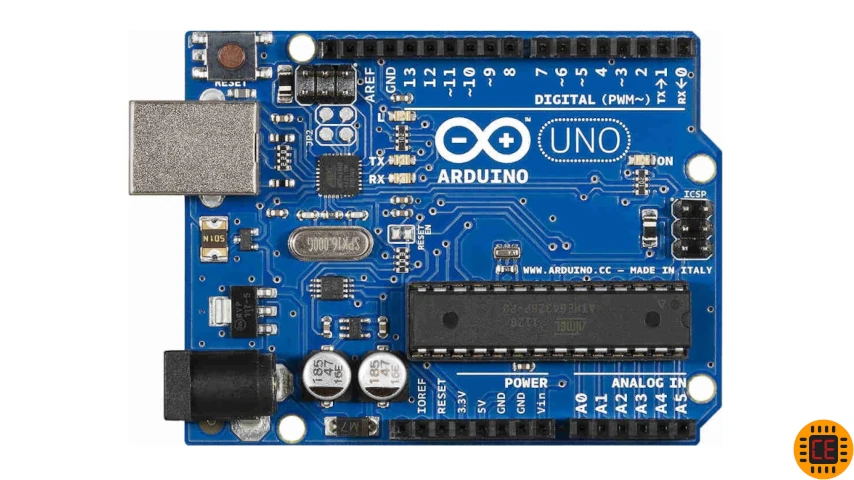

Arduino uno

• Microcontrolador: ATmega328P
• Memoria flash: 32 KB (de los cuales 0.5 KB son utilizados por el bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Pines digitales: 14 (de los cuales 6 proporcionan PWM)
• Pines analógicos: 6
• Pines PWM: 6
• Velocidad del reloj: 16 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)

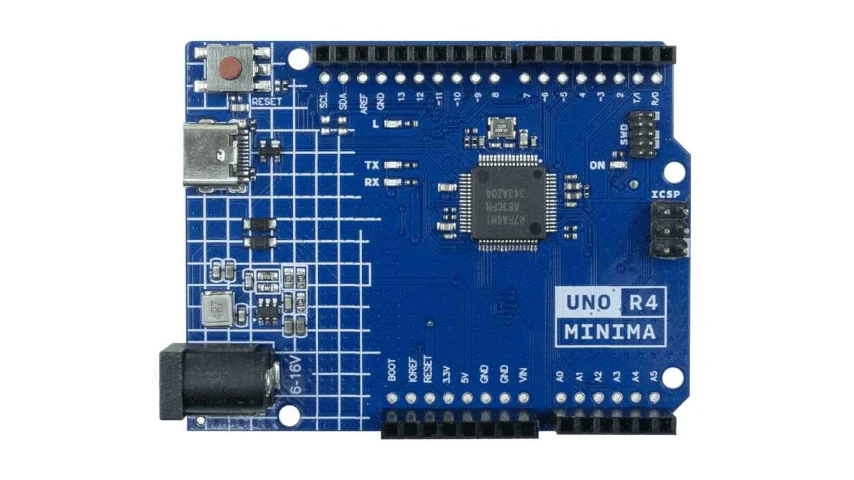

Arduino Uno R4 Minima

La Arduino UNO R4 Minima es una placa de desarrollo que mantiene el formato clásico y los 5V de voltaje operativo de su predecesora, pero incorpora un potente microcontrolador Renesas RA4M1 de 32 bits (ARM Cortex-M4) a 48 MHz, ofreciendo 8 veces más memoria flash (256 kB) y 16 veces más RAM (32 kB)

Revisa la documentación oficial: https://docs.arduino.cc/tutorials/uno-r4-minima/cheat-sheet/

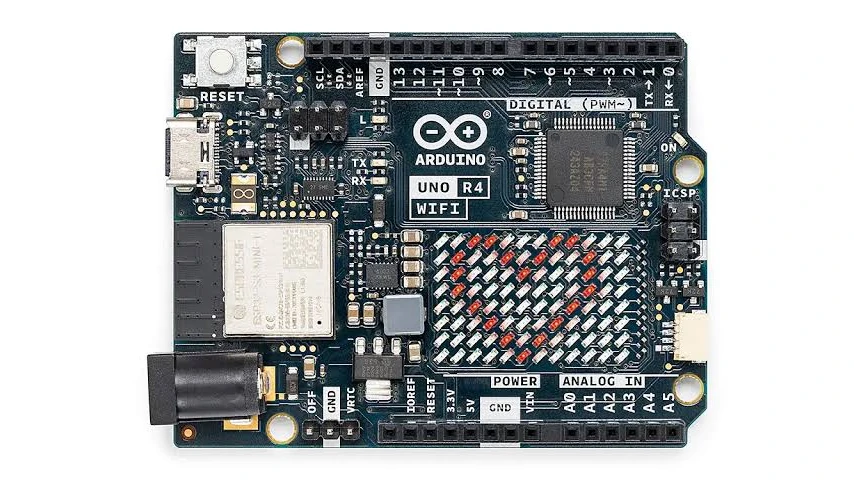

Arduino UNO R4 WiFi

El Arduino UNO R4 WiFi combina la potencia de un microcontrolador Renesas RA4M1 (ARM Cortex-M4) de 48 MHz con un módulo ESP32-S3 para conectividad Wi-Fi y Bluetooth 5. Incluye una matriz de LEDs 12x8 integrada, conector Qwiic I2C y puerto de programación USB-C.

https://docs.arduino.cc/tutorials/uno-r4-wifi/r4-wifi-getting-started/

Incluye todas las características del Minima más:

• ESP32-S3 como coprocesador
• WiFi
• Bluetooth LE
• Matriz LED 12x8 integrada
• Compatible con Arduino Cloud

Ideal para

• IoT
• Domótica
• Proyectos conectados
• Educación

Familia Nano

Diseñadas para ocupar muy poco espacio.

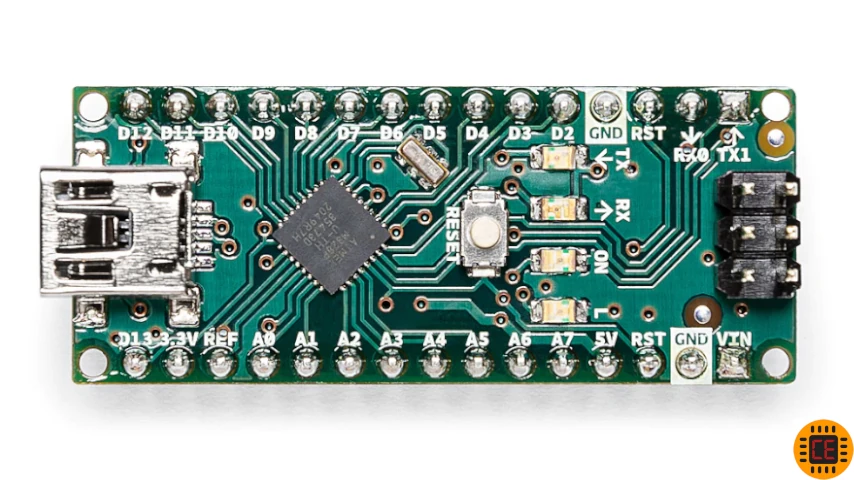

Arduino Nano

• Microcontrolador: ATmega328P
• Memoria flash: 32 KB (de los cuales 0.5 KB son utilizados por el bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Pines digitales: 14 (de los cuales 6 proporcionan PWM)
• Pines analógicos: 6
• Pines PWM: 6
• Velocidad del reloj: 16 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)

Arduino Nano Every

Reemplazo moderno del Nano clásico.

https://docs.arduino.cc/hardware/nano-every/

Características

• ATMega4809
• 20 MHz
• Muy económico
• Compatible con gran parte del software existente

Arduino Nano ESP32

Una de las placas más populares actualmente.

https://docs.arduino.cc/tutorials/nano-esp32/getting-started-nano-esp32/

Características

• ESP32-S3
• WiFi
• Bluetooth
• USB-C
• Compatible con Arduino IDE y MicroPython

Ideal para

• IoT
• Inteligencia Artificial ligera
• MQTT
• Home Assistant

Arduino Nano RP2040 Connect

Basado en Raspberry Pi RP2040.

https://docs.arduino.cc/hardware/nano-rp2040-connect/

Incluye

• WiFi
• Bluetooth
• Micrófono
• IMU
• Acelerómetro
• TensorFlow Lite

Ideal para

• Machine Learning
• IA
• Sensores inteligentes

Arduino Nano Matter

Pensada para dispositivos inteligentes.

https://docs.arduino.cc/hardware/nano-matter/

Características

• Soporte Matter
• Thread
• Bluetooth LE
• Hogar inteligente

Familia Mega

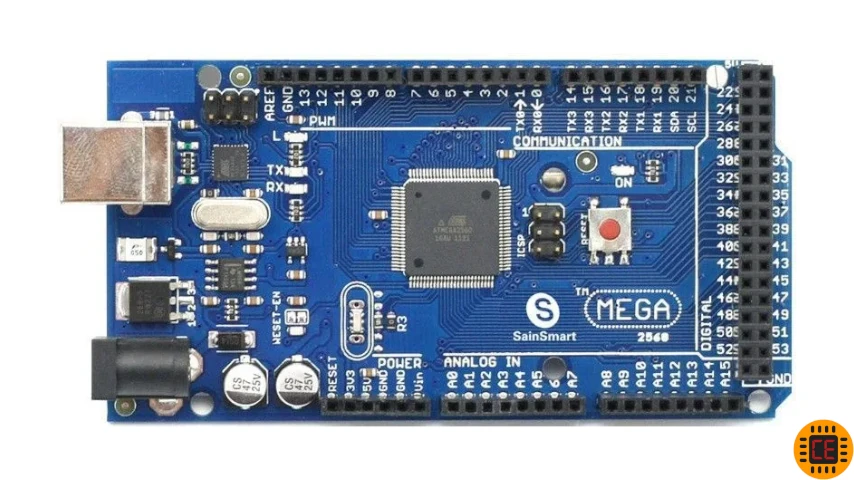

 Arduino mega 2560

• Microcontrolador: ATmega2560
• Memoria flash: 256 KB (de los cuales 8 KB son utilizados por el bootloader)
• SRAM: 8 KB
• EEPROM: 4 KB
• Pines digitales: 54
• Pines analógicos: 16
• Pines PWM: 15
• Velocidad del reloj: 16 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)

Familia MKR

Orientada completamente al Internet de las Cosas.

Modelos destacados

Familia GIGA

La línea más potente para Makers.

Arduino GIGA R1 WiFi

Características

• STM32H747XI
• Dual Core

Procesadores

• Cortex M7
• Cortex M4

Incluye

• WiFi
• Bluetooth
• USB Host
• USB OTG
• Cámara
• Pantallas
• Ethernet mediante Shield

Ideal para

• Robótica
• IA
• Visión artificial
• Sistemas complejos

Familia Portenta

Pensadas para productos comerciales.

Portenta H7

Características

• STM32H747
• Dual Core
• IA
• Edge Computing

Portenta C33

Más económica.

Incluye

• Renesas
• WiFi
• Bluetooth

Portenta X8

La más potente del catálogo.

https://www.arduino.cc/pro/hardware-product-portenta-x8/

Características

• Linux
• Android
• Docker
• Contenedores
• IA
• ROS
• Visión Artificial

Familia Nicla

Muy pequeñas.

Modelos

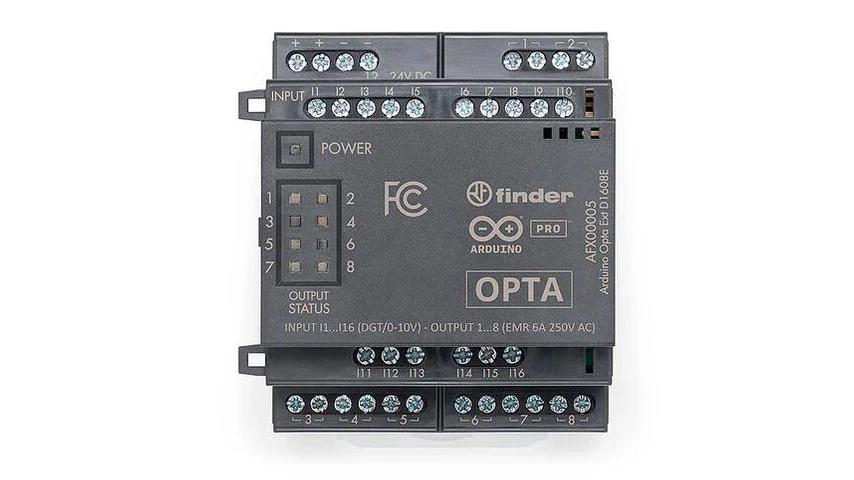

Arduino Opta

Es un PLC industrial.

https://www.arduino.cc/pro/hardware-arduino-opta/

Características

• Compatible IEC61131
• Ethernet
• WiFi
• RS485
• Modbus
• Industria 4.0

Ideal para

• Automatización
• PLC
• SCADA

Arduino Pro

Línea industrial.

https://www.arduino.cc/pro/

Ejemplos

• Portenta Machine Control
• Portenta Mid Carrier
• Pro Carrier
• PLC IDE

Pensadas para

• Industria
• Empresas
• Automatización

Otras placas

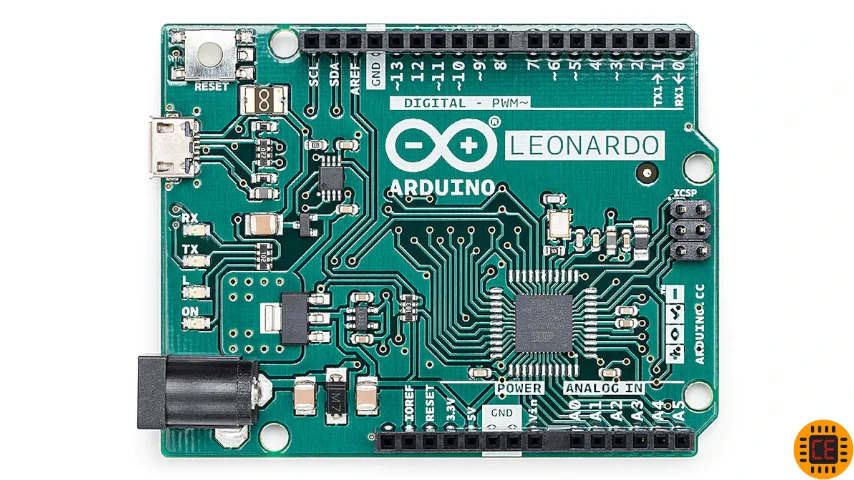

Arduino Leonardo

• Microcontrolador: ATmega32u4
• Memoria flash: 32 KB (ATmega32u4) de los cuales 4 KB son para el bootloader
• SRAM: 2.5 KB (ATmega32u4)
• EEPROM: 1 KB (ATmega32u4)
• Pines digitales: 20 (de los cuales 7 proporcionan PWM)
• Pines analógicos: 12
• Pines PWM: 7
• Velocidad del reloj: 16 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)

Arduino Explora

• Microcontrolador: ATmega32u4
• Memoria flash: 32 KB (de los cuales 0.5 KB son utilizados por el bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Pines digitales: 14 (de los cuales 6 proporcionan PWM)
• Pines analógicos: 6
• Pines PWM: 6
• Velocidad del reloj: 16 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)

Esplora incorpora los siguientes sensores o entradas y salidas:

• Sensor de luz (LDR)
• Sensor de temperatura
• Acelerómetro de 3 ejes
• Joystick tipo PS2
• Pulsadores
• Potenciómetro lineal
• LED RGB
• Zumbador piezoeléctrico

Arduino 101 o Genuino 101

• Microcontrolador: Intel Curie
• Memoria flash: 196 kB
• SRAM: 24 KB
• EEPROM: --
• Pines digitales: 14
• Pines analógicos: 4
• Pines PWM: 6
• Velocidad del reloj: 32 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)
• características: Bluetooth LE, acelerometro/giroscopio de 6 ejes

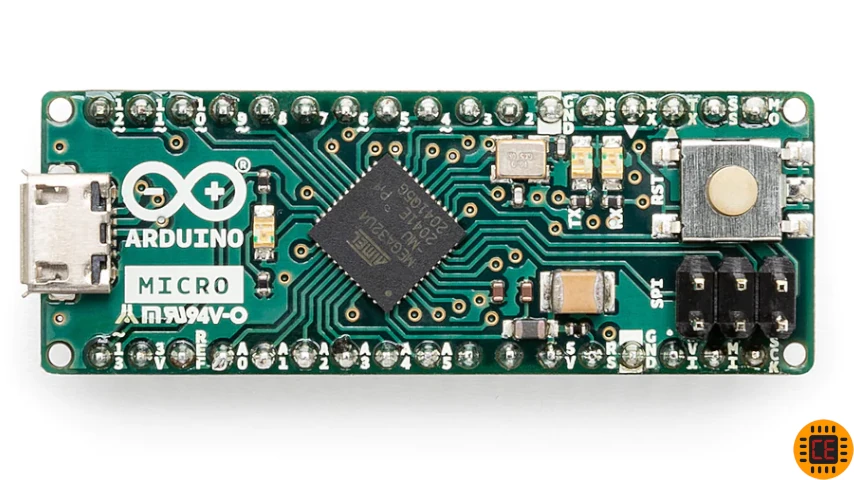

Arduino Micro

• Microcontrolador: ATmega32u4
• Memoria flash: 32 KB (ATmega32u4) de los cuales 4 KB son para el bootloader
• SRAM: 2.5 KB (ATmega32u4)
• EEPROM: 1 KB (ATmega32u4)
• Pines digitales: 20 (de los cuales 7 proporcionan PWM)
• Pines analógicos: 12
• Pines PWM: 7
• Velocidad del reloj: 16 MHz
• Voltaje operativo: 5V
• Voltaje de entrada: 7-12V (recomendado)
