Descripción
El chip 7402 contiene en su interior 4 compuertas lógicas NOR, las cuales cada una contiene dos entadas independientes y una salida.[2]
Características
- 14 pines en la configuracion PDIP
- 4 Compuertas NOR
- La SN7402, SN74LS02 y SN74s02 se caracterizan por su operacion de 0 a 70°C
Diagrama de conexión

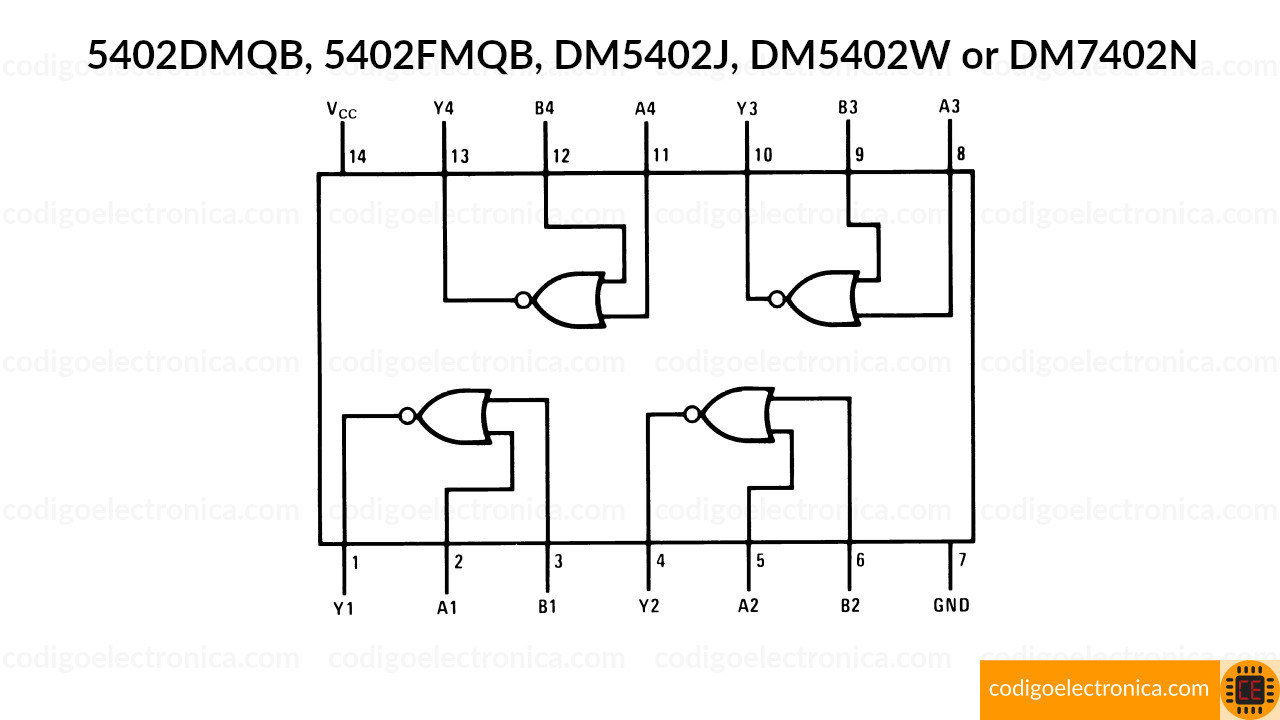

A continuación se muestra el diagrama de conexión del circuito 7402.[1]
Diagrama conexión
Pines de los chips
Esta es la distibución de los pines de cada encapsulado.
Pines paquetes
Tabla de verdad
Esta es la tabla de verdad que describe la lógica booleana de la NOR, o suma booleana con negacion en la salida.
| Entradas | Salidas | |
|---|---|---|
| A | B | Y |
| L | L | H |
| L | H | L |
| H | L | L |
| H | H | L |
Condiciones recomendadas de uso
Se describen las condiciones de uso en temas de voljate, corriente y temperatura.
| Symbol | Parameter | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Vcc | Supply Votage | 4.75 | 5 | 5.25 | V |
| Vih | HIGH Level Input Voltage | 2 | V | ||
| Vil | LOW Level Input Voltage | 0.8 | V | ||
| Ioh | HIGH Level Output Current | -0.4 | mA | ||
| Iol | LOW Level Output Current | 16 | mA | ||
| Ta | Free Air Operating Temperature | 0 | 70 | °C |
Dimenciones físicas
Se describen las domenciones físicas de uno de los encapsulados.
Dimensiones físicas
Ver tambien
Referencias
[1] Jameco http://www.ti.com/lit/ds/symlink/sn74ls08.pdf, Consultado febrero 2019
[2] Texas Instruments https://www.jameco.com/jameco/products/prodds/49146.pdf, Consultado febrero 2019
