En este post vamos a explicar los conceptos y el funcionamiento de la compuerta NOR, aunque el circuito no es muy usado en estos días por remplazo de los microprocesadores y tarjetas de desarrollo como el arduino; es muy importante saber el funcionamiento de este componente de electrónica digital.
Video
A continuación, se deja el video en donde encontrara un resumen del post.
Lógica digital
La lógica digital es una ciencia de razonamiento aplicada a circuitos eléctricos que realizan decisiones de tipo (SI) y (NO), donde una serie de circunstancias particulares ocurre, una acción resultara y siempre es el mismo para una serie dada de circunstancias.
Más información en lógica digital.
Compuerta NOR

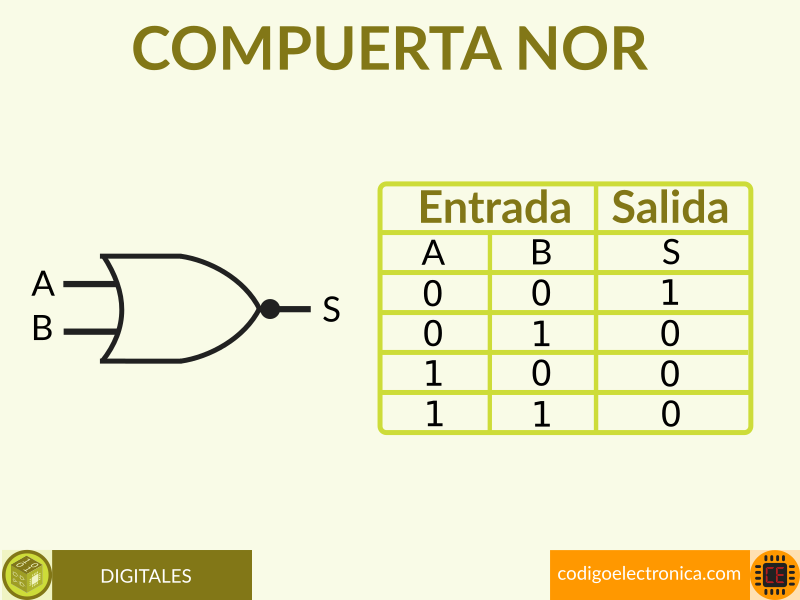

Esta compuerta es representada por una suma en el álgebra de Booleana, pero se invierte el valor en la salida, donde el 1 es 0 y el 0 es 1 como se explica en la siguiente imagen:
Tabla de verdad
Esta es la tabla de verdad que describe la lógica booleana de la NOR, o suma booleana con salida negada.
| Entradas | Salidas | |
|---|---|---|
| A | B | S |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Materiales
A continuación describo los materiales que estamos usando para este proyecto.
| Materia | Cantidad | Descripción |
|---|---|---|
| Circuito 74ls02 | 1 | Circuito integrado de la compuerta NOR |
| Dipswichs de 4 pines | 1 | Los usaremos para crear un circuito de pullup |
| Resistencias de 1k | 5 | Resistencias para los led y entradas de la compuerta |
| Leds | 3 | Leds para indicar la entrada y la salda |

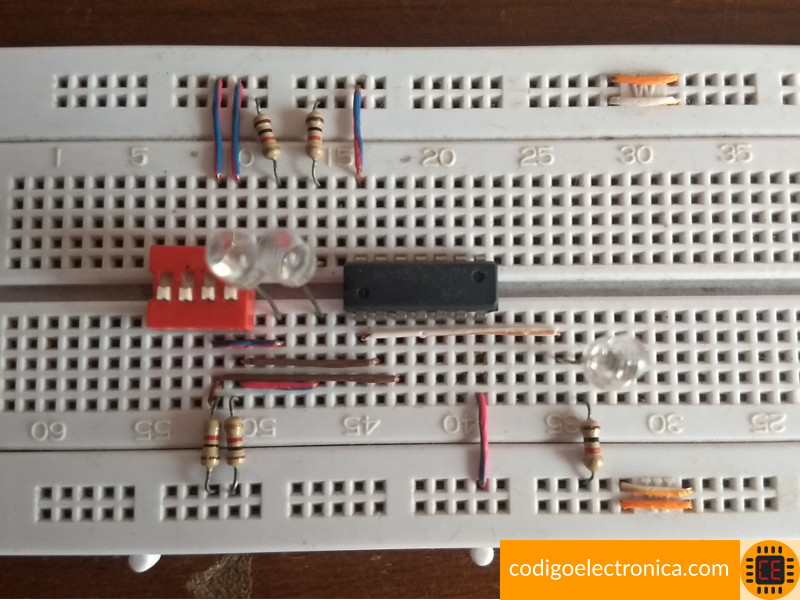

Construcción del circuito

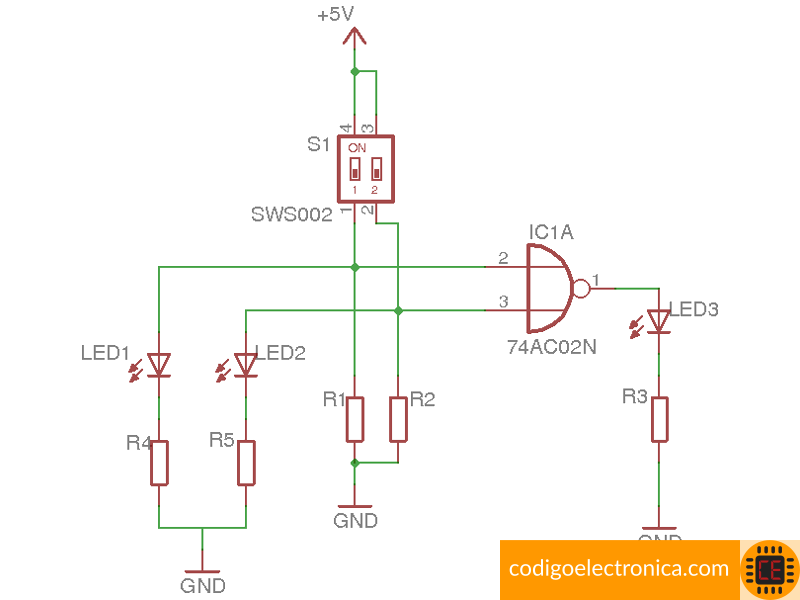

El circuito es muy sencillo, para ello nos guiaremos con el siguiente esquema
Observemos que en las entradas de la compuerta son los pines 1(A) y 2(B) se encuentra la conexión pullup con las resistencias, además de la conexión de los leds que indican el estado de la entrada, para la salida pin 3(S) observamos que esta el led indicando el estado de la misma.

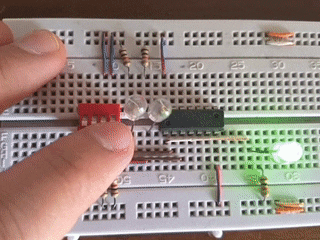

Al estar las entradas en 0 se realiza la suma lógica correspondiente, pero como la salida se invierte el valor se coloca en 1, al igual que si activamos una de las entradas la salida se coloca en 0 como se muestra en la tabla de la primera imagen.
Compuertas de 3 y 4 entradas
Compuerta NOR de 3 entradas (NOR3):
- Esta compuerta tiene tres entradas, generalmente etiquetadas como A, B y C.
- La salida de una compuerta NOR de 3 entradas será baja (0) si al menos una de sus entradas es alta (1). Si todas las entradas son bajas (0), la salida será alta (1).
- La tabla de verdad para una compuerta NOR de 3 entradas se ve así:
A | B | C | Salida
------------------------
0 | 0 | 0 | 1
0 | 0 | 1 | 0
0 | 1 | 0 | 0
0 | 1 | 1 | 0
1 | 0 | 0 | 0
1 | 0 | 1 | 0
1 | 1 | 0 | 0
1 | 1 | 1 | 0
Compuerta NOR de 4 entradas (NOR4):
- Esta compuerta tiene cuatro entradas, generalmente etiquetadas como A, B, C y D.
- La salida de una compuerta NOR de 4 entradas será baja (0) si al menos una de sus entradas es alta (1). Si todas las entradas son bajas (0), la salida será alta (1).
- La tabla de verdad para una compuerta NOR de 4 entradas se ve así:
A | B | C | D | Salida
-------------------------------
0 | 0 | 0 | 0 | 1
0 | 0 | 0 | 1 | 0
0 | 0 | 1 | 0 | 0
0 | 0 | 1 | 1 | 0
0 | 1 | 0 | 0 | 0
0 | 1 | 0 | 1 | 0
0 | 1 | 1 | 0 | 0
0 | 1 | 1 | 1 | 0
1 | 0 | 0 | 0 | 0
1 | 0 | 0 | 1 | 0
1 | 0 | 1 | 0 | 0
1 | 0 | 1 | 1 | 0
1 | 1 | 0 | 0 | 0
1 | 1 | 0 | 1 | 0
1 | 1 | 1 | 0 | 0
1 | 1 | 1 | 1 | 0
Compuertas NOR
- 74xx02: Este es un CI que contiene cuatro compuertas NOR de dos entradas cada una. Cada compuerta NOR se representa como un chip independiente en la serie 74xx02.
- 74xx27: Este CI contiene tres compuertas NOR de tres entradas cada una. Se encuentra en la serie 74xx27.
- 74xx02: Contiene dos compuertas NOR de cuatro entradas cada una. Se puede encontrar en la serie 74xx02.
- 74xx4002: Este CI tiene dos compuertas NOR de cuatro entradas cada una. Se representa como un chip independiente en la serie 74xx4002.
