En este post vamos a explicar los conceptos y el funcionamiento de la compuerta AND, aunque el circuito no es muy usado en estos días por remplazo de los microprocesadores y tarjetas de desarrollo como el arduino, pic, entre otros; es muy importante saber el funcionamiento de este componente de electrónica digital.
- Vídeo del post
- Logíca digital
- Compuerta AND
- Tabla de verdad
- Materiales
- Construcción del circuito
- Ver tambien
Video del post
A continuacion se deja el video en donde encontrara un resumen del post.
Logíca digital
La lógica digital es una ciencia de razonamiento aplicada a circuitos eléctricos que realizan decisiones de tipo (SI) y (NO), donde una serie de circunstancias particulares ocurre, una acción resultara y siempre es el mismo para una serie dada de circunstancias.
Más información ne lógica digital.
Compuerta AND

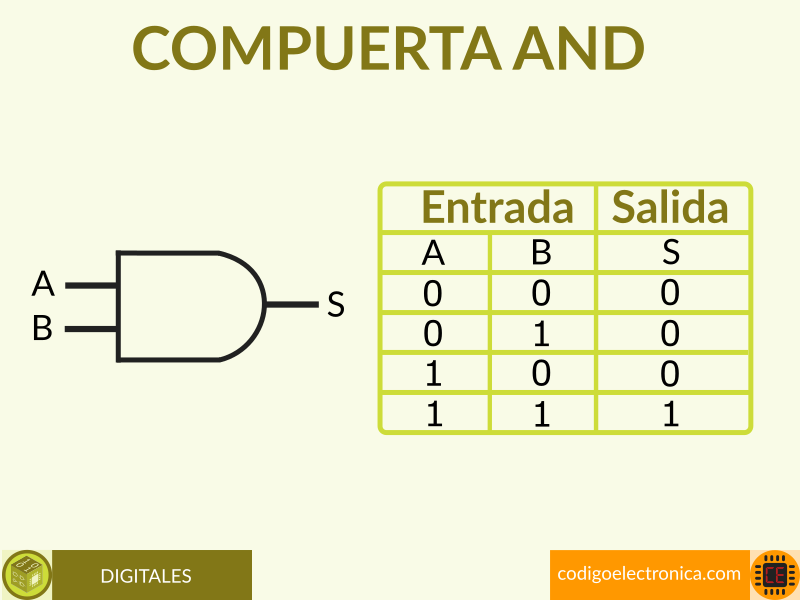

Esta compuerta es representada por una multiplicación en el Algebra de Boole. Indica que es necesario que en todas sus entradas se tenga un estado binario 1 para que la salida otorgue un 1 binario; en caso contrario si en alginas de sus entradas es 0, la reprecentacion en su salida es 0.
Compuerta AND
Tabla de verdad
Esta es la tabla de verdad que describe la lógica booleana de la AND, o multiplicación booleana.
| Entradas | Salidas | |
|---|---|---|
| A | B | S |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Materiales
A continuación describo los materiales que estamos usando para este proyecto.
| Elemento | Cantidad | Descripción |
|---|---|---|
| Circuito 74ls08 | 1 | Circuito integrado de la compuerta AND |
| Dipswichs de 4 pines | 1 | Los usaremos para crear un circuito de pullup |
| Resistencias de 1k | 5 | Resistencias para los led y entradas de la compuerta |
| Leds | 3 | Leds para indicar la entrada y la salda |
Construcción del circuito
El circuito es muy sencillo, para ello nos guiaremos con el siguiente esquema

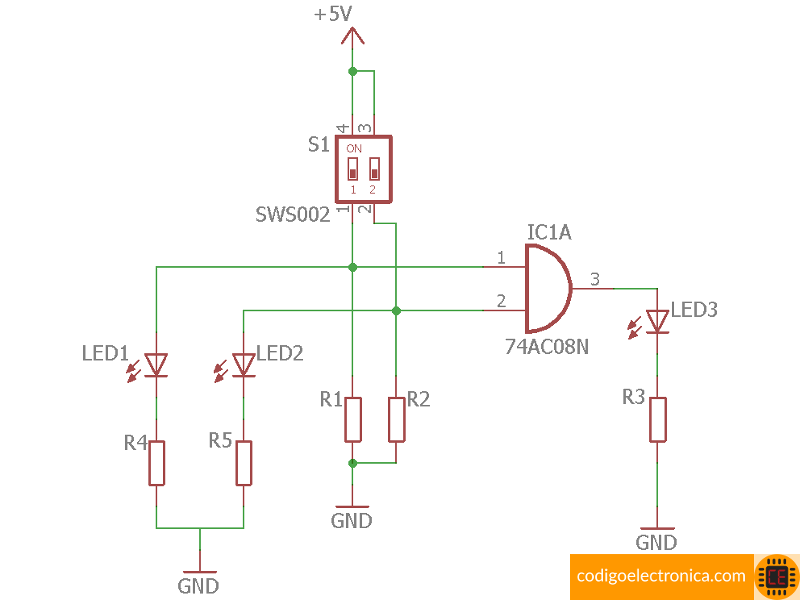

Esquema compuerta AND 7408

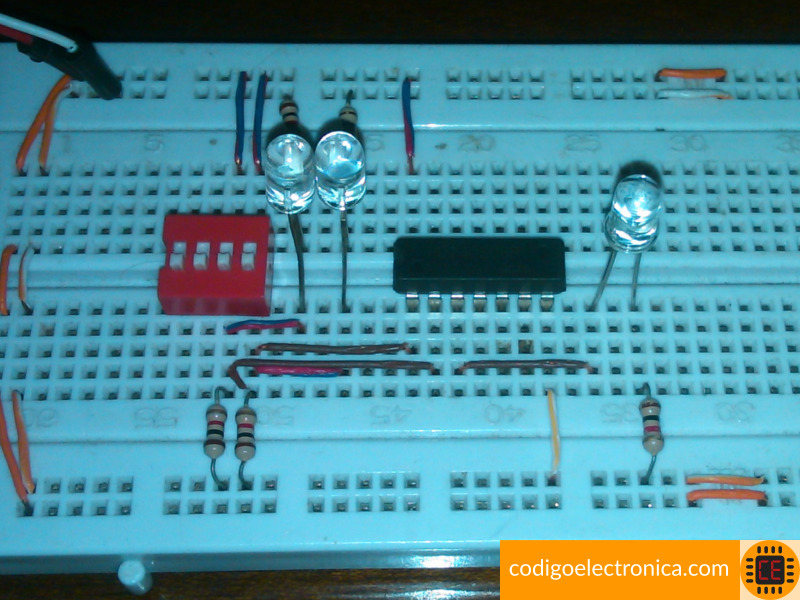

Circuito compuerta AND 7408

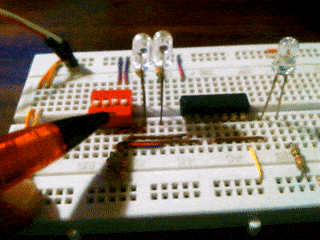

Observemos que en las entradas de la compuerta son los pines 1(A) y 2(B) se encuentra la conexión pullup con las resistencias, además de la conexión de los leds que indican el estado de la entrada, para la salida pin 3(S) observamos que esta el led indicando el estado de la misma.
