7408 datasheet
- Descripción
- Diagrama de conexión
- Pines de los chips
- Tabla de verdad
- Condiciones recomendadas de uso
- Dimenciones físicas
- Ver tambien
- Referencias
Descripción
El chip 7408 contiene en su interior 4 compuertas lógicas AND, las cuales cada una contiene dos entadas independientes y una salida.[2]
Características
- 14 pines en la configuracion PDIP
- 4 Compuertas AND
- La SN7408, SN74LS08 y SN74s08 se caracterizan por su operacion de 0 a 70°C

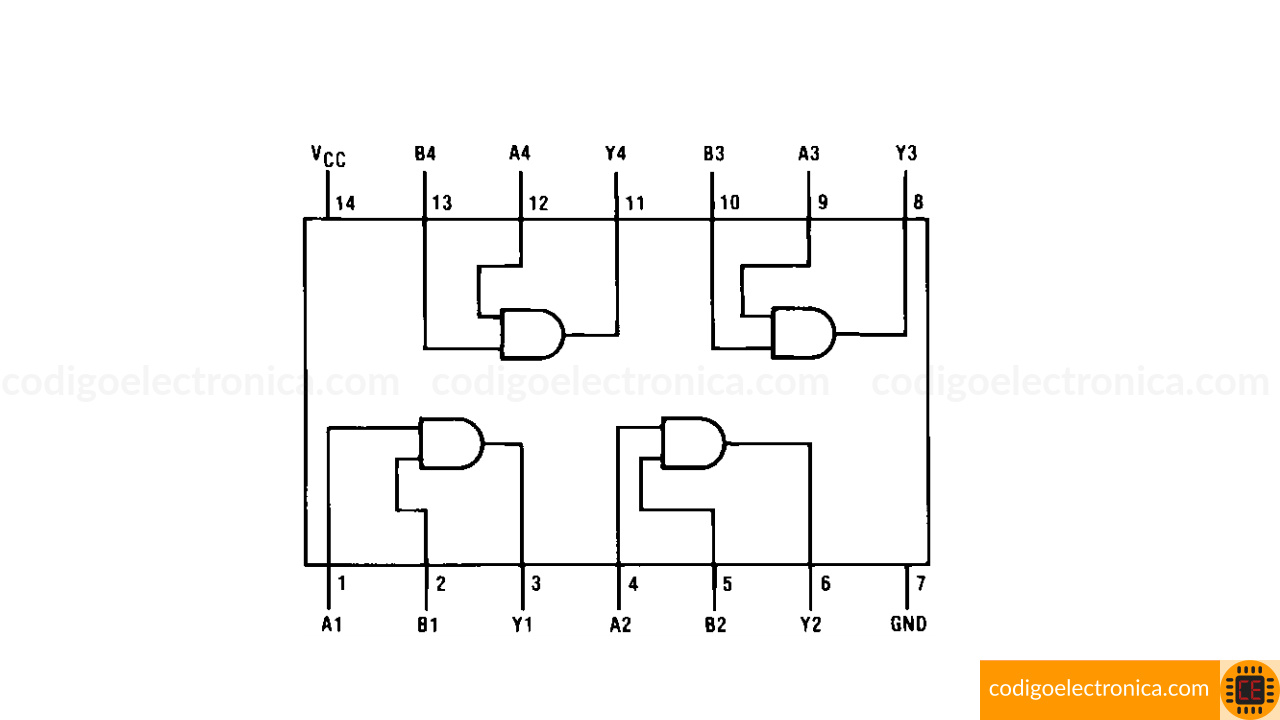

Diagrama de conexión
A continuación se muestra el diagrama de conexión del circuito 7408.[1]
Diagrama conexión

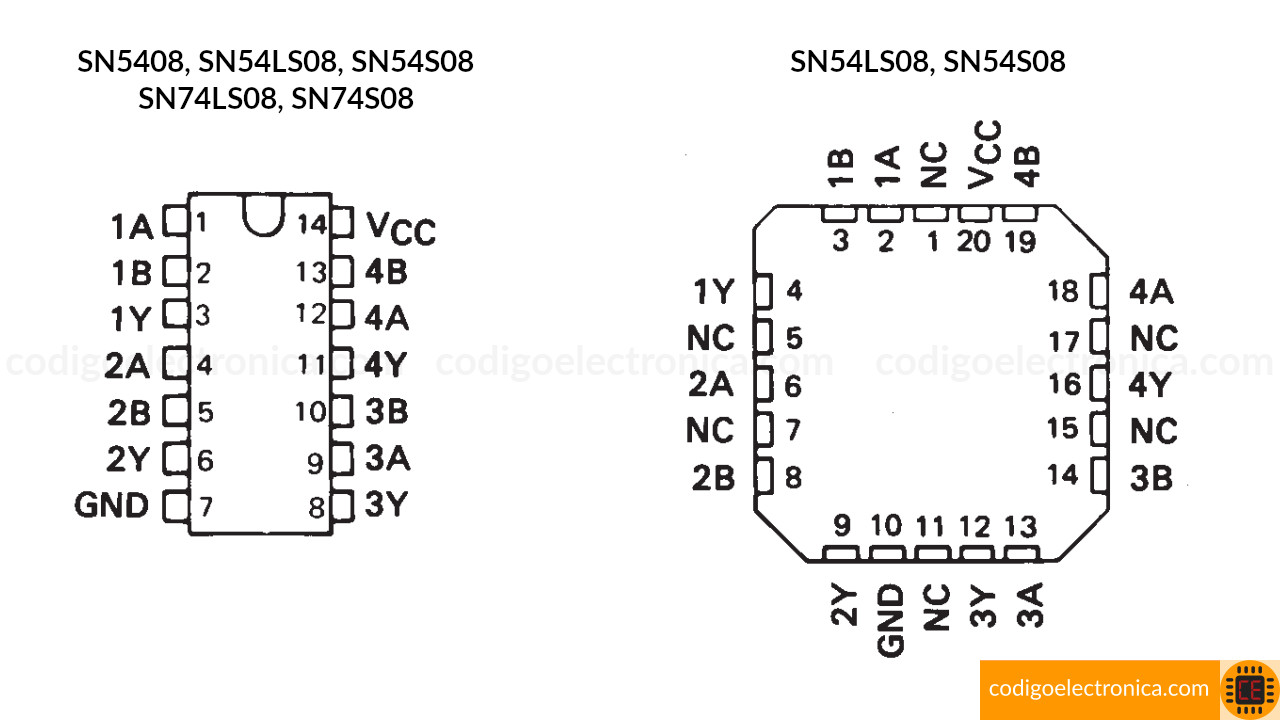

Pines de los chips
Esta es la distibución de los pines de cada encapsulado.
Pines paquetes
Tabla de verdad
Esta es la tabla de verdad que describe la lógica booleana de la AND, o multiplicación booleana.
| Entradas | Salidas | |
|---|---|---|
| A | B | Y |
| L | L | L |
| L | H | L |
| H | L | L |
| H | H | H |
Condiciones recomendadas de uso
Se describen las condiciones de uso en temas de voljate, corriente y temperatura.
| Simbolo | Parametro | Minimo | Normal | Maxímo | Unidad |
|---|---|---|---|---|---|
| VCC | Voltaje de alimentacíon | 4.75 | 5 | 5.25 | V |
| VIH | Voltahe alto de nivel de entrada | 2 | V | ||
| VIL | Voltaje bajo de nivel de entrada | 0.8 | V | ||
| IOH | Corriente de salida de nivel alto | -0.8 | mA | ||
| IOL | Corriente de salida de nivel bajo | 16 | mA | ||
| TA | Free Air Operating Temperature | 0 | 70 | °C |

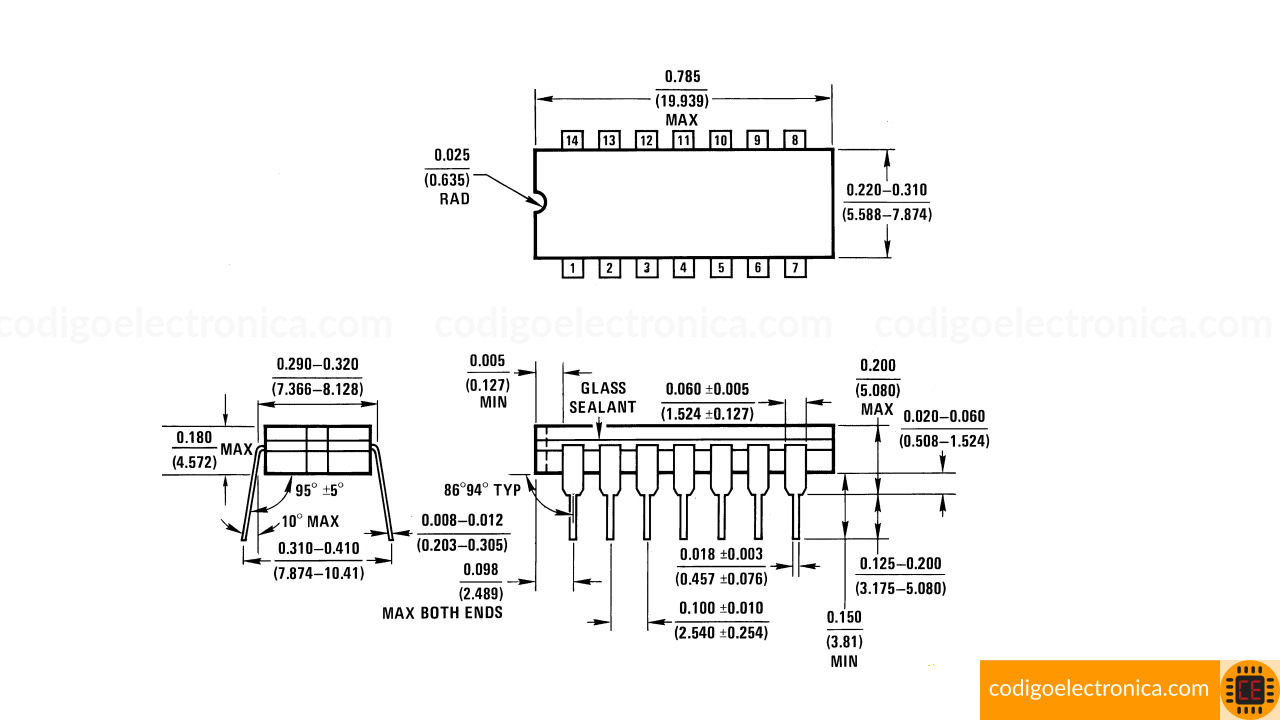

Dimenciones físicas
Se describen las domenciones físicas de uno de los encapsulados.
Dimensiones físicas
