En este post vamos a explicar los conceptos y el funcionamiento de la compuerta XOR, aunque el circuito no es muy usado en estos días por remplazo de los microprocesadores y tarjetas de desarrollo como el arduino; es muy importante saber el funcionamiento de este componente de electrónica digital.
Video
A continuacion se deja el video en donde encontrara un resumen del post.
Logíca digital
La lógica digital es una ciencia de razonamiento aplicada a circuitos eléctricos que realizan decisiones de tipo (SI) y (NO), donde una serie de circunstancias particulares ocurre, una acción resultara y siempre es el mismo para una serie dada de circunstancias.
Más información en lógica digital.
Compuerta XOR
Así como lo explique en la definición de lógica digital la puerta lógica OR-exclusiva, más conocida por su nombre en inglés XOR, realiza la función booleana A'B+AB'; su símbolo es (signo más "+" inscrito en un círculo). como se explica en la siguiente imagen:
Compuerta XOR
Tabla de verdad
Esta es la tabla de verdad que describe la lógica booleana de la XOR.
| Entradas | Salidas | |
|---|---|---|
| A | B | S |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Materiales
A continuación describo los materiales que estamos usando para este proyecto.
| Materia | Cantidad | Descripción |
|---|---|---|
| Circuito 7486 | 1 | Circuito integrado de la compuerta XOR |
| Dipswichs de 4 pines | 1 | Los usaremos para crear un circuito de pulldown |
| Resistencias de 1k | 5 | Resistencias para los led y entradas de la compuerta |
| Leds | 3 | Leds para indicar la entrada y la salda |
Construcción del circuito
El circuito es muy sencillo, para ello nos guiaremos con el siguiente esquema:

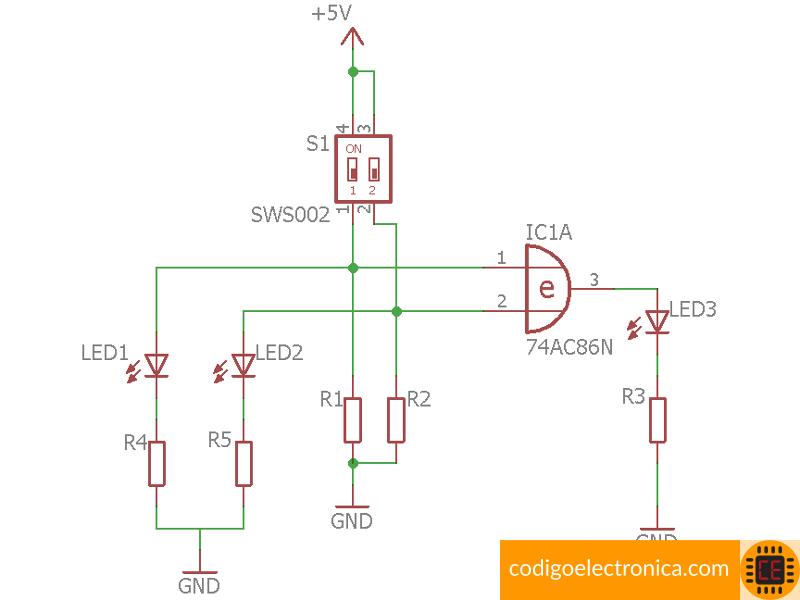

Esquema compuerta XOR 7486

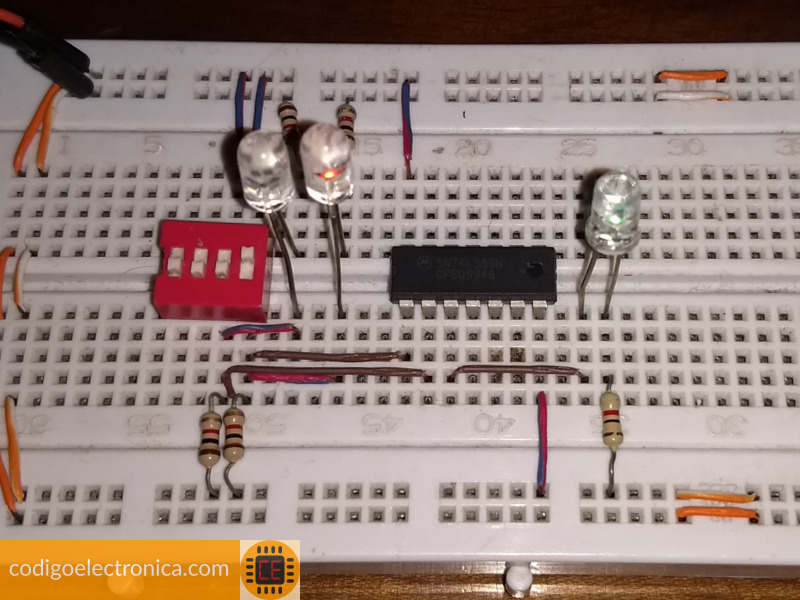

Circuito compuerta XOR 7486
Observemos que en las entradas de la compuerta son los pines 1(A) y 2(B) se encuentra la conexión pulldown con las resistencias, además de la conexión de los leds que indican el estado de la entrada, para la salida pin 3(S) observamos que esta el led indicando el estado de la misma.
