Circuito pull down


Es un circuito con su salida 0 voltios o el (0) lógico, cuenta con un pulsador normalmente abierto que al ser presionado, cambiara la salida al valor de la fuente de alimentación o (1) lógico.

oscar Escrito por oscar 12 February 2017 8418 0

Acerca del proyecto

Una forma de inyectar una señal a una entradas a nuestros circuitos es usando el circuito pull down, el cual consiste en un circuito que en su salida siempre se presenta el voltaje equivalente a un 0 lógico, ademas cuenta con un pulsador normalmente abierto que al ser presionado, cambiara la salida a un 1 lógico, así podemos simular manualmente una entra de 0's y 1's.

Conocimiento previo

Para realizar este proyecto se requiere conocimiento previo de los siguientes temas, si aun no has trabajado con lo que se menciona en la siguiente tabla, allí están los links a los post para que puedas dar un repaso adicional o puedas recordar el conocimiento necesario para poder realizar este proyecto.

Proyecto Descripción
¿Que es un circuito eléctrico? Describimos las partes de un circuito eléctrico y sus componentes.
Circuito pull up Analizamos un circuito pull up donde vemos un ejemplo de su funcionamiento.

Materiales



Materia Cantidad Descripción
Switch normalmente abierto 1 Un interruptor miniatura
Resistencias de 1kΩ 2 Resistencias para el led y el circuito
Led 1 Lo usaremos para simular la salida

Construccion del circuito pull down

El circuito es muy facil de construir para ello nos giaremos del sigueite esquema:

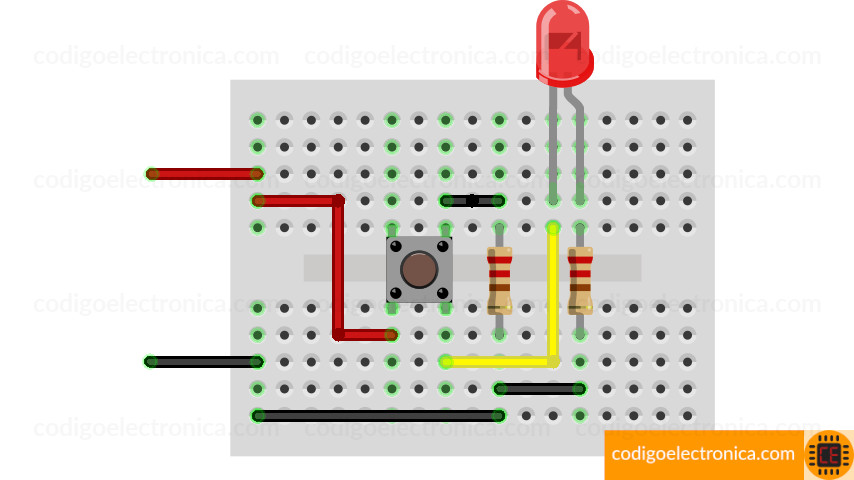

Circuito pull down breadboard
Circuito pull down breadboard

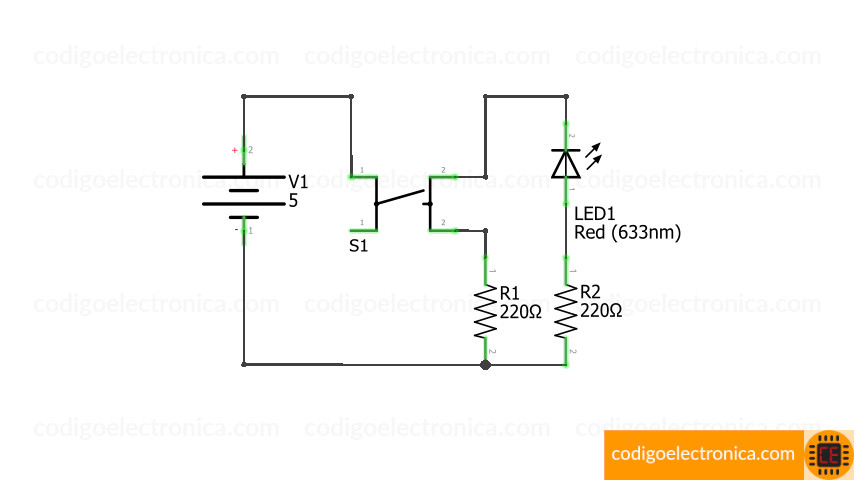

Circuito pull down schem
Circuito pull down schem

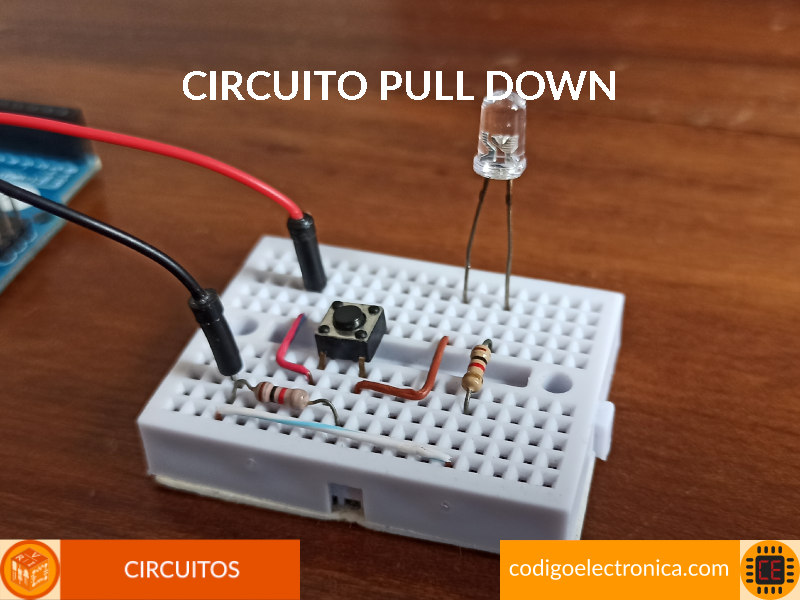

Circuito pull down foto
Circuito pull down foto

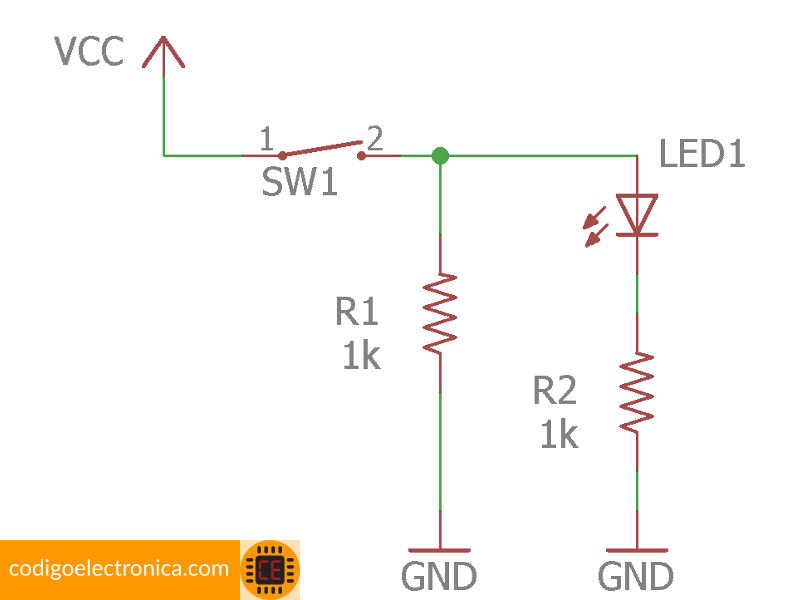

Observemos que en la salida del circuito que este caso el nuestro led, donde se encuentra conectado directamente a la resistencia y esta vez esta conectada a tierra, lo que nos indica que en la salidas se esta presentando cero voltios o 0 lógico; en la misma salida al led se encuentra el pulsados a VCC o 5 voltios, que al ser presionado nos dará en la salida los 5 voltios o el 1 lógico, la resistencia esta de esa forma para que el circuito entre en corto.
