Circuito pull up

Acerca del proyecto

Una forma de inyectar una señal a una entradas en nuestros proyectos es usando el circuito pull up, que consiste en presentar un valor de salida de tensión positiva o el (1) lógico, cuenta con un pulsador normalmente abierto que al ser presionado, cambiara la salida a tierra o (0) lógico, así podemos simular manualmente una entrada de ceros y unos.

Para realizar este proyecto se requiere conocimiento previo de los siguientes temas, si aun no has trabajado con lo que se menciona en la siguiente tabla, allí están los links a los post para que puedas dar un repaso adicional o puedas recordar el conocimiento necesario para poder realizar este proyecto.

Proyecto Descripción
¿Que es un circuito eléctrico? Describimos las partes de un circuito eléctrico y sus componentes.
Circuito pull down Analizamos un circuito pull down donde vemos un ejemplo de su funcionamiento.

Materiales

Materia Cantidad Descripción
Switch normalmente abierto 1 Un interruptor miniatura
Resistencias de 1kΩ 2 Resistencias para el led y el circuito
Led 1 Lo usaremos para simular la salida

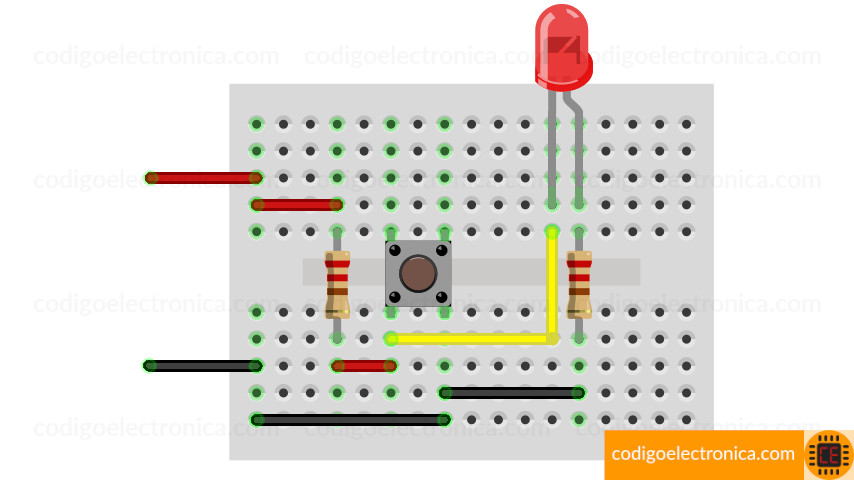

Construcción del circuito pull up

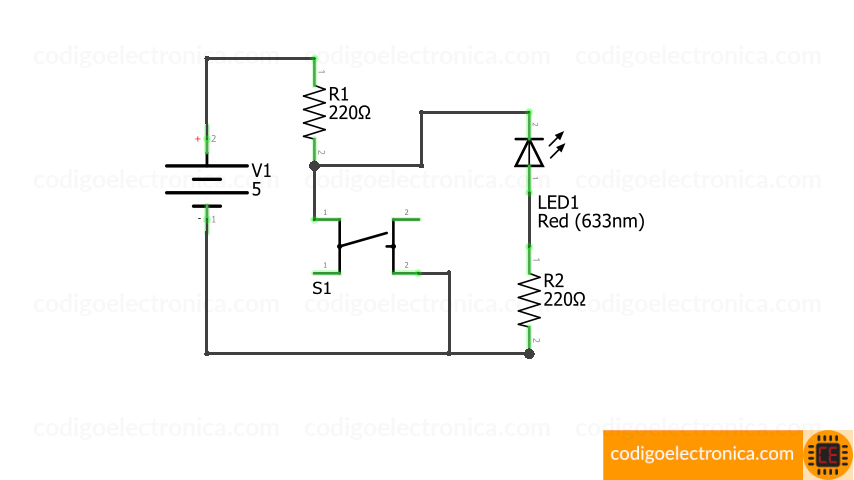

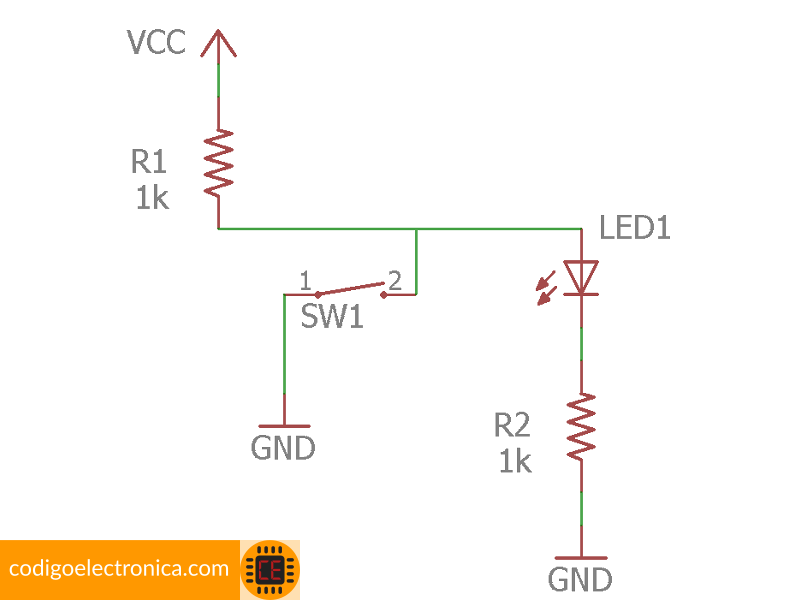

El circuito es muy fácil de construir para ello nos guiaremos del síguete esquema:

Observemos que en la salida del circuito pull up, en este caso el led, donde se encuentra conectado directamente a la resistencia y esta a su vez está conectada a VCC, lo que nos indica que en la salidas se está presentando el valor del voltaje de alimentación o (1) lógico; en la misma salida al led se encuentra el pulsados a tierra o (0) lógico, que al ser presionado el pulsador enviara el valor de cero al led y la resistencia protege al circuito de un corto.

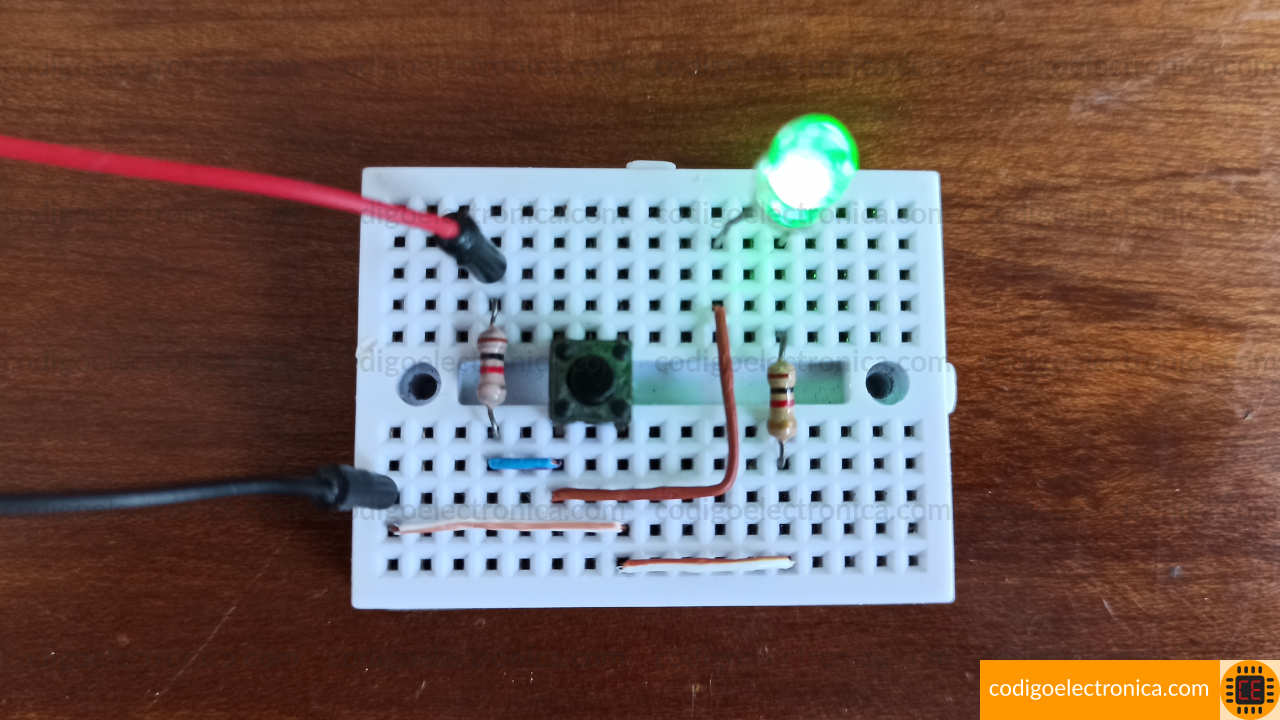

Funcionamiento
