En este post vamos a explicar los conceptos y el funcionamiento de la compuerta OR, aunque el circuito no es muy usado en estos días por remplazo de los microprocesadores y tarjetas de desarrollo como el arduino; es muy importante saber el funcionamiento de este componente de electrónica digital.
Video
A continuación, se deja el video en donde encontrara un resumen del post.
Lógica digital
La lógica digital es una ciencia de razonamiento aplicada a circuitos eléctricos que realizan decisiones de tipo (SI) y (NO), donde una serie de circunstancias particulares ocurre, una acción resultara y siempre es el mismo para una serie dada de circunstancias.
Más información en lógica digital.
Compuerta OR

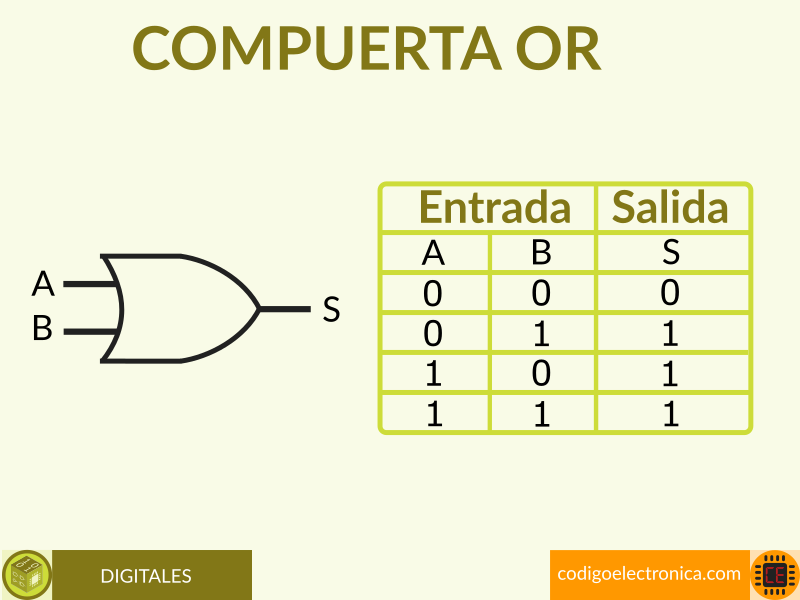

Esta compuerta es representada por una suma en el álgebra de Booleana. Indica que al menos una de sus entradas se tenga un estado binario 1 para que la salida otorgue un 1 binario; en caso contrario si en algunas de sus entradas ahí un 0, la representación en su salida es 0.
La expresión booleana para la salida es A + B, la cual se lee como “A OR (o) B. La salida Y es 1 cuando A es 1 o B es 1, o ambas son 1.
Tabla de verdad
Esta es la tabla de verdad que describe la lógica booleana de la AND, o multiplicación booleana.
| Entradas | Salidas | |
|---|---|---|
| A | B | S |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Materiales
A continuación describo los materiales que estamos usando para este proyecto.
| Materia | Cantidad | Descripción |
|---|---|---|
| Circuito 4071 | 1 | Circuito integrado de la compuerta OR |
| Dipswichs de 4 pines | 1 | Los usaremos para crear un circuito de pulldown |
| Resistencias de 1k | 5 | Resistencias para los led y entradas de la compuerta |
| Leds | 3 | Leds para indicar la entrada y la salda |

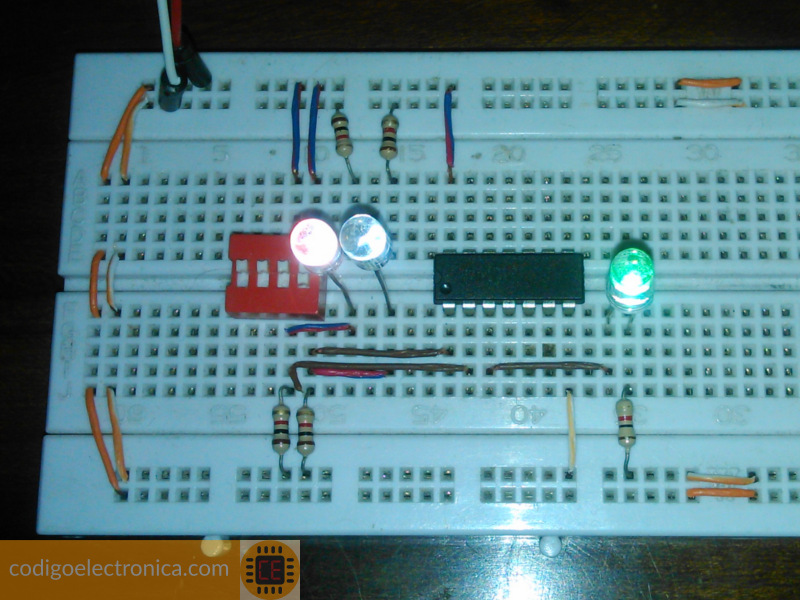

Construcción del circuito

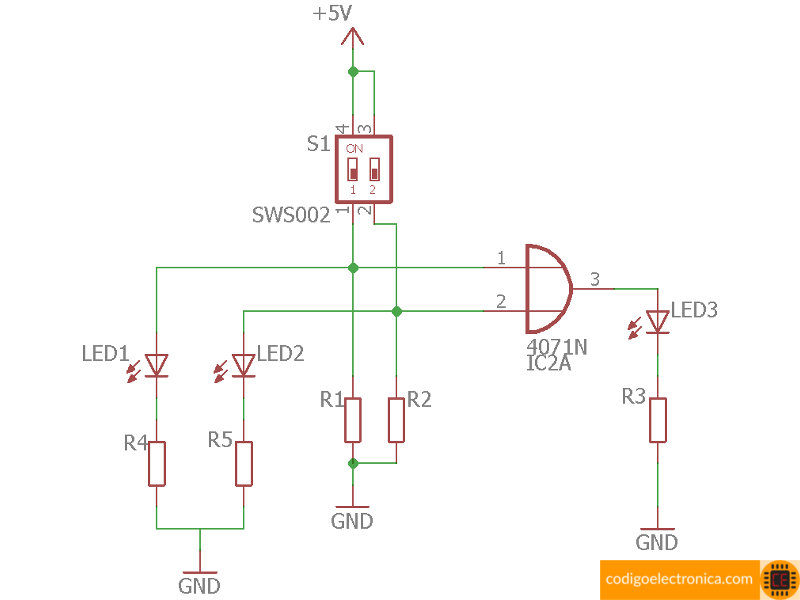

El circuito es muy sencillo, para ello nos guiaremos con el siguiente esquema:
Observemos que en las entradas de la compuerta son los pines 1(A) y 2(B) se encuentra la conexión pulldown con las resistencias, además de la conexión de los leds que indican el estado de la entrada, para la salida pin 3(S) observamos que esta el led indicando el estado de la misma.
Compuertas de 3 y 4 entradas
Compuerta OR de 3 entradas (OR3):
- Esta compuerta tiene tres entradas, generalmente etiquetadas como A, B y C.
- La salida de una compuerta OR de 3 entradas será alta (1) si al menos una de sus entradas es alta (1).
- La tabla de verdad para una compuerta OR de 3 entradas se ve así:
A | B | C | Salida
------------------------
0 | 0 | 0 | 0
0 | 0 | 1 | 1
0 | 1 | 0 | 1
0 | 1 | 1 | 1
1 | 0 | 0 | 1
1 | 0 | 1 | 1
1 | 1 | 0 | 1
1 | 1 | 1 | 1
Compuerta OR de 4 entradas (OR4):
- Esta compuerta tiene cuatro entradas, generalmente etiquetadas como A, B, C y D.
- La salida de una compuerta OR de 4 entradas será alta (1) si al menos una de sus entradas es alta (1).
- La tabla de verdad para una compuerta OR de 4 entradas se ve así:
A | B | C | D | Salida
-------------------------------
0 | 0 | 0 | 0 | 0
0 | 0 | 0 | 1 | 1
0 | 0 | 1 | 0 | 1
0 | 0 | 1 | 1 | 1
0 | 1 | 0 | 0 | 1
0 | 1 | 0 | 1 | 1
0 | 1 | 1 | 0 | 1
0 | 1 | 1 | 1 | 1
1 | 0 | 0 | 0 | 1
1 | 0 | 0 | 1 | 1
1 | 0 | 1 | 0 | 1
1 | 0 | 1 | 1 | 1
1 | 1 | 0 | 0 | 1
1 | 1 | 0 | 1 | 1
1 | 1 | 1 | 0 | 1
1 | 1 | 1 | 1 | 1
Compuertas OR
- 74xx32: Este es un CI que contiene cuatro compuertas OR de dos entradas cada una. Cada compuerta OR se representa como un chip independiente en la serie 74LS32.
- 74xx4071: Este CI contiene cuatro compuertas OR de dos entradas cada una. Se encuentra en la serie 74LS4071.
- 74xx4072: Contiene dos compuertas OR de cuatro entradas cada una. Se puede encontrar en la serie 74LS4072.
- 74xx4075: Este CI tiene tres compuertas OR de tres entradas cada una. Se representa como un chip independiente en la serie 74LS4075.
- 40xx71: Este es un CI que contiene cuatro compuertas OR de dos entradas cada una.
- 40xx72: Contiene dos compuertas OR de cuatro entradas cada una.
