7486 datasheet


El chip 7486 contiene en su interior 4 compuertas lógicas XOR, las cuales cada una contiene dos entadas independientes y una salida

oscar Escrito por oscar 02 March 2019 24966 0

Es un dispositivo digital que contiene cuatro compuertas XOR independientes, cada una de ellas con dos entradas y una salida. Este CI es ampliamente utilizado en aplicaciones de lógica digital y aritmética, donde se requiere realizar operaciones de exclusión lógica (XOR) en señales binarias..[1]

Características

  • Nombre del CI: 7486
  • Fabricante: Diversos fabricantes, incluyendo Texas Instruments, Fairchild Semiconductor, entre otros.
  • Número de compuertas: 4 compuertas XOR de dos entradas cada una.
  • Tecnología: El 7486 utiliza la tecnología TTL (Transistor-Transistor Logic), lo que significa que opera con voltajes lógicos típicos de 0V (nivel lógico bajo) y +5V (nivel lógico alto).
  • Encapsulado: El encapsulado comúnmente utilizado para el 7486 es el DIP (Dual Inline Package), que facilita su conexión a placas de circuito impreso.
  • Funcionamiento: Para cada compuerta XOR del 7486, la salida (Y) será alta (1) solo si las dos entradas (A y B) son diferentes. Si las entradas son iguales, la salida será baja (0).
  • Características eléctricas típicas:
    • Voltaje de alimentación: +5V
    • Consumo de energía típico: 16 mW
    • Corriente de salida máxima: 16 mA

Diagrama de conexión

A continuación, se muestrá el diagrama de conexión del circuito 7408.[1]

Diagrama Conexión
Diagrama conexión

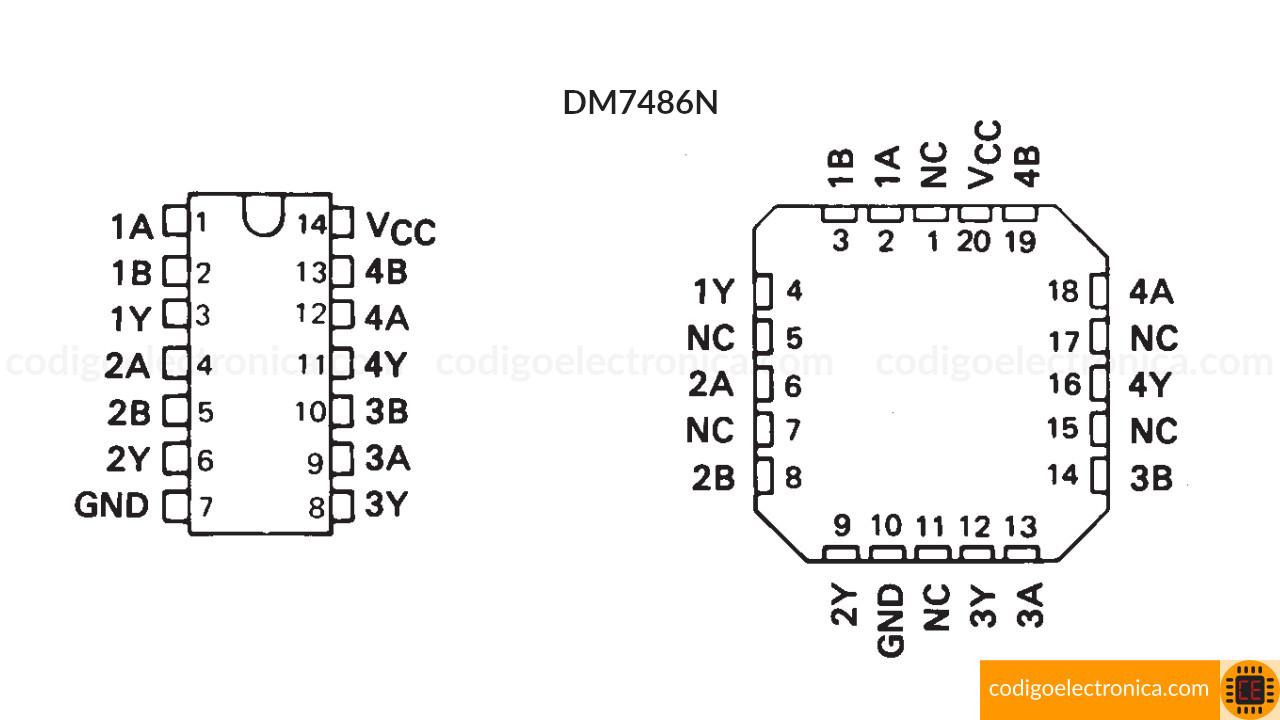

Pines de los chips

Esta es la distribución de los pines de cada encapsulado.

Pines paquetes
Pines paquetes

Tabla de verdad

Esta es la tabla de verdad que describe la lógica booleana de OR exclusiva.

Entradas Salidas
A B Y
L L L
L H H
H L H
H H L

Condiciones recomendadas de uso

Se describen las condiciones de uso en temas de voltaje, corriente y temperatura.

Símbolo Parametro Minimo Normal Maximo Unidad
VCC Voltaje de alimentacion 4.75 5 5.25 V
VIH Voltaje alto de nivel de entrada 2     V
VIL Voltaje bajo de nivel de entrada     0.8 V
IOH Corriente de salida de nivel alto     -0.8 mA
IOL Corriente de salida de nivel bajo     16 mA
TA Free Air Operating Temperature 0   70 °C

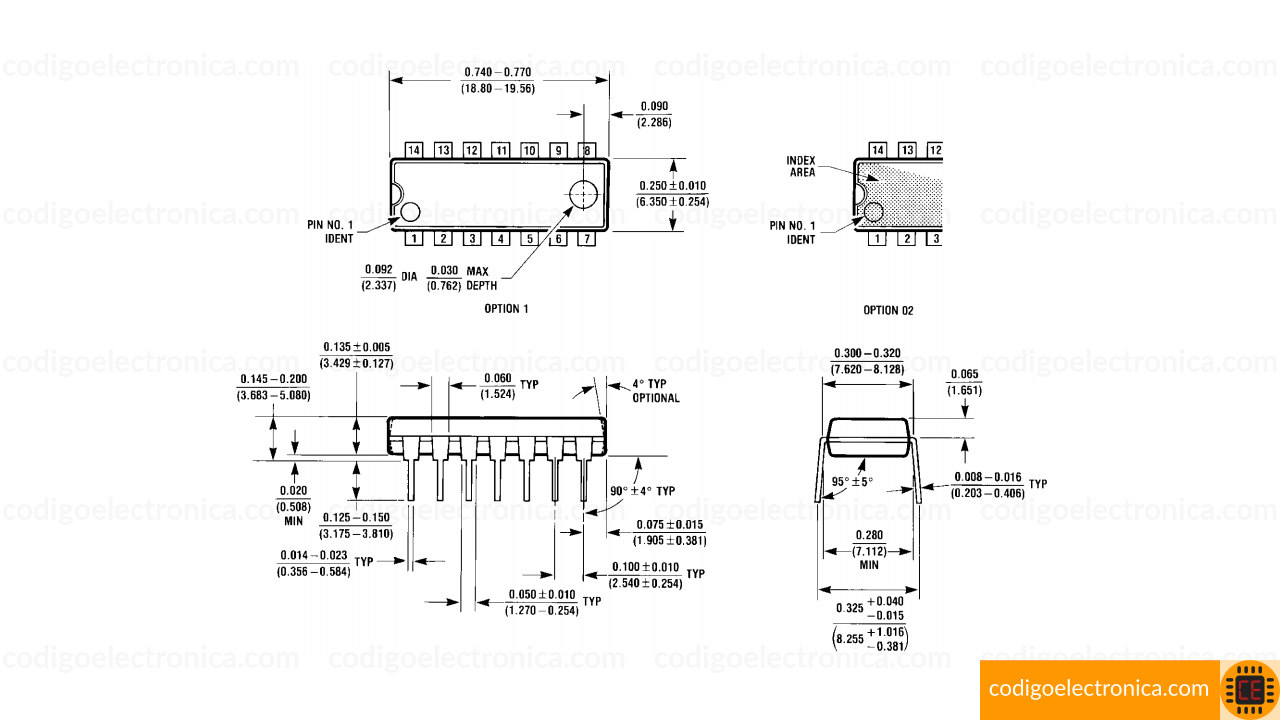

Dimensiones físicas

Se describen las dimensiones físicas de uno de los encapsulados.

Dimensiones físicas
Dimensiones físicas

Ver tambien

Referencias

[1] Texas Instruments https://www.jameco.com/jameco/products/prodds/49146.pdf, Consultado febrero 2019
