7448 datasheet

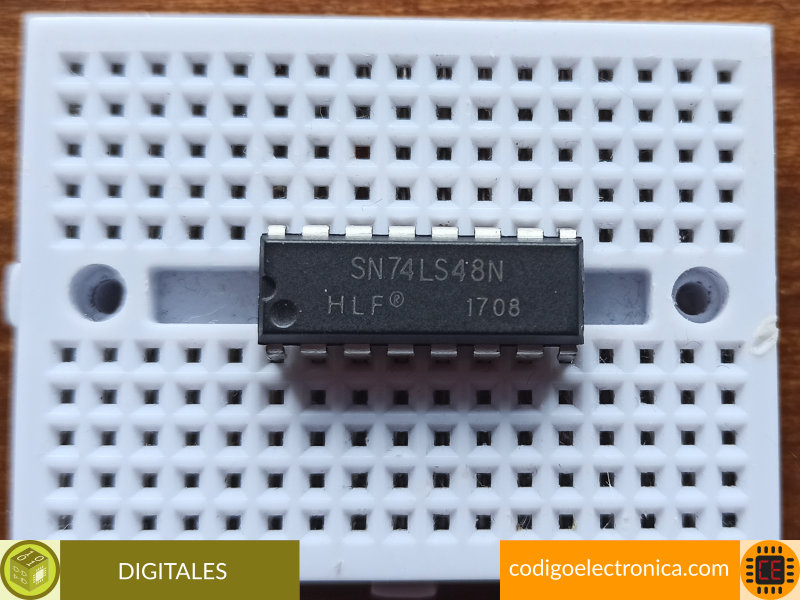

El SN54 / 74LS48 es un decodificador de BCD a 7 segmentos que consta de compuertas NAND, memorias intermedias de entrada y siete compuertas AND-OR-INVERT
7448
El SN54 / 74LS48 es un decodificador de BCD a 7 segmentos que consta de compuertas NAND, memorias intermedias de entrada y siete compuertas AND-OR-INVERT. Siete puertas NAND y un controlador están conectados en pares para hacer que los datos BCD y su complemento estén disponibles para las siete puertas de decodificación AND-OR-INVERT. La puerta NAND restante y las tres memorias intermedias de entrada proporcionan prueba de lámpara, entrada de supresión / entrada de supresión de ondulación para el LS48.
El circuito acepta decimal codificado en binario de 4 bits (BCD) y, según el estado de las entradas auxiliares, decodifica estos datos para controlar otros componentes.
Los niveles de salida lógica positiva relativa, así como las condiciones requeridas en las entradas auxiliares, se muestran en las tablas de verdad.
El circuito LS48 incorpora un borde delantero y / o trasero automático. control de supresión de cero (RBI y RBO). La Prueba de lámpara (LT) puede activarse en cualquier momento cuando el nodo BI / RBO esté ALTO. Ambos dispositivos contienen una entrada de supresión (BI) que se puede utilizar para controlar la intensidad de la lámpara variando la frecuencia y el ciclo de trabajo de la señal de entrada de BI o para inhibir las salidas.[1].
Características
- Todos los tipos de circuitos tienen capacidad de modulación de intensidad de lámpara
- Las salidas de colector abierto accionan los indicadores directamente
- Provisión de prueba de lámpara
- Supresión de cero inicial / final
- Paquete de doble línea de plástico de 16 conductores (PDIP), JEDEC MS-001, 0.300 "de ancho
Condiciones recomendadas de operación
Se describen las condiciones de uso en temas de voltaje, corriente y temperatura.
| Símbolo | Parámetro | Min | Typ | Max | Unidad |
|---|---|---|---|---|---|
| VCC | Voltaje de alimentación | 4.75 | 5 | 5.25 | V |
| VIH | Voltaje de entrada de nivel alto | 2 | V | ||
| VIL | Voltaje de entrada de nivel bajo | 0.8 | V | ||
| IOH | Corriente de salida de nivel alto | -0.4 | mA | ||
| IOL | Corriente de salida de nivel bajo | 16 | mA | ||
| Ta | Temperatura de funcionamiento de aire libre | 0 | 70 | °C |
Tabla de verdad
| Número | Entrada | Segmento | |||||||||
| A1 | B1 | C1 | D1 | A | B | C | D | E | F | G | |
| 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 |
| 2 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
| 3 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 1 |
| 4 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| 5 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
| 6 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 |
| 7 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 8 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 9 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 1 |
- Nota 1: BI / RBO es una lógica de cable Y que sirve como entrada de supresión (BI) nd o salida de supresión de ondulación (RBO).
- Nota 2: La entrada de supresión (BI) debe estar ABIERTA o mantenerse en un nivel lógico ALTO cuando se desean las funciones de salida 0 a 15. La entrada de supresión de ondulación (RBI) debe estar ABIERTA o ALTA si no se desea el borrado de un cero decimal.
- Nota 3: Cuando se aplica un nivel lógico BAJO directamente a la entrada de supresión (BI), todas las salidas de segmento son ALTAS independientemente del nivel de cualquier otra entrada.
- Nota 4: Cuando la entrada de supresión de ondulación (RBI) y las entradas A, B, C y D se encuentran en un nivel BAJO con la entrada de prueba de la lámpara ALTA, todas las salidas de segmento van a H y la salida de supresión de ondulación (RBO) va a un Nivel bajo (condición de respuesta).
- Nota 5: Cuando la entrada de supresión / salida de supresión de ondulación (BI / RBO) está ABIERTA o se mantiene ALTA y se aplica una BAJA a la entrada de prueba de la lámpara, todas las salidas de segmento son L.
Dimensiones físicas
Se describen las dimensiones físicas de uno de los encapsulados.
Pulgadas en la parte superior, milímetros en la parte inferior de la acotación.
Ejemplo
Tenemos un ejemplo de esta circuito en donde lo conectamos a un display de 7 segmentos ánodo común.
