CNC3018 ensamble eléctrico


En este post encontrara información del cnc3018 ensamble eléctrico, algunas imágenes para que se pueda guiar en la conexión

oscar Escrito por oscar 17 August 2023 506 0

CNC 3018

Video

Control GRBL 11f

Conexión USB (USB-CH340)
Voltaje de entrada 12-24 V CC (se recomienda 24 VCC)
Software de control Control GRBL (vela), UniversalGcodeSender
Chip maestro atmel 328P (arduino nano)
Chip de accionamiento del husillo MOSFET recomendación 24 V CC, corriente: dentro de 10 A
Velocidad PWM del husillo Soporte
Soporte motor paso a paso Soporta 12 V, corriente máxima de 2 A o menos, se recomienda dentro de 1.5 A y calor adicional. (cualquier motor paso a paso nema17/nema23)
Sistema de soporte Windows XP / Win 7 / Win 8 / Win 10 (32/64 puede ser). Linux;
Interfaz de alimentación Interfaz de CC de 0.217-0.098 in
Puertos funcionales recién añadidos Agregue puerto de botón de parada de emergencia, puerto de sonda, puerto de límite XYZ y agregue el interruptor de botón de encendido.

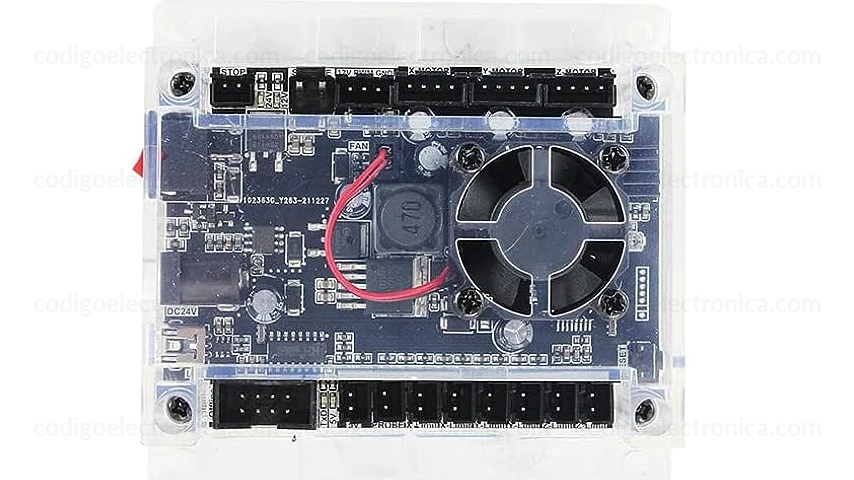

Control GRBL 11f



Conexiones de los componentes eléctricos

La conexión electrica de la maquina cnc 3018 es sencilla ya que usamos el controlador GRBL 11f, diseñado para conectar los motores facilmente, observemos la siguinete imagen:

propiedad de amazon
Imagen obtenida de publicidad de amazon

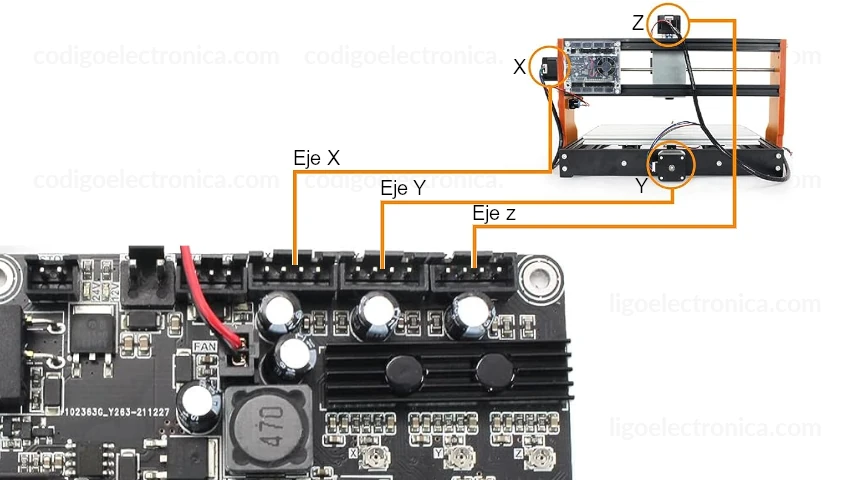

 Conexion de los motores

Conexión ejes

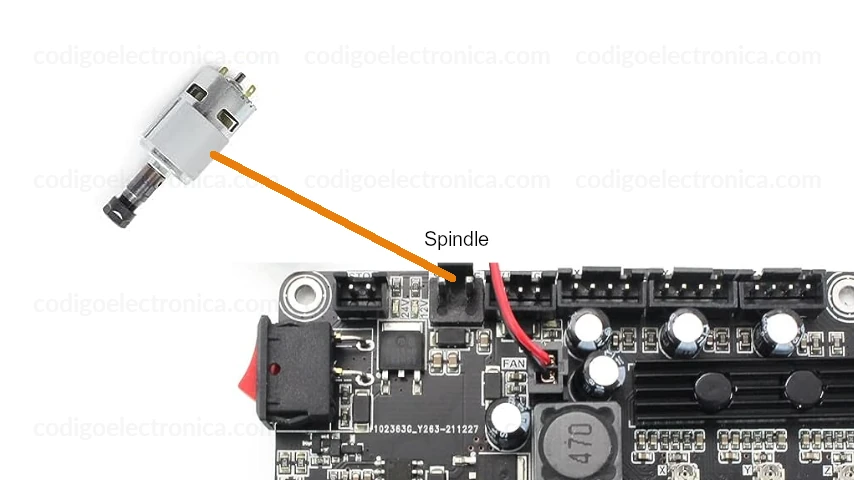

Conexion del motor spindle

Conexión motor spindle



Palabras clave: cnc3018, conexión cnc3018, conexión electrica cnc3018
