Ensamble de CNC3018


Procederemos a realizar el Ensamble de CNC3018, explicando los componentes y el paso a paso para esta maqina

oscar Escrito por oscar 15 August 2023 648 0

En este post vamos a explicar y ensamblar la maquina CNC 3018, nos guiaremos del manual 3018PRO MANUAL V1.1 de Genmitsu.

Nota: Varias de las imagenes fueron extraídas del manual Genmitsu

Antes de empezar

Antes de realizar el ensamble, recomiendo ver el posts de cnc3018 donde se explica a detalle las caracteristicas de esta maquina y las piezas que la componen.

Componentes

Imagen Nombre Cantidad Dimensiones o  caracteristicas

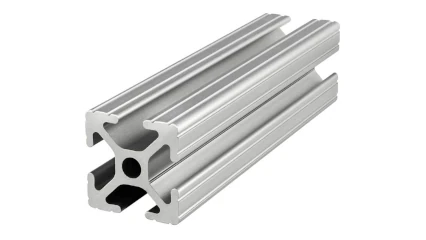

Perfil de aluminio de ranura en T, Eje Y

(Aluminum Profile Y-Axis Extrusion)

2 20 x 40 x 290 mm

Perfil de aluminio de ranura en T, Eje X

(Aluminum Profile X-Axis Extrusion)

2 20 x 20 x 360mm

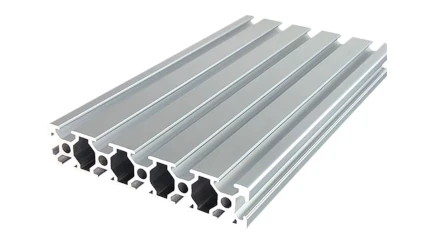

Perfil de aluminio de ranura en T

Plataforma de trabajo



1 300 x 180mm

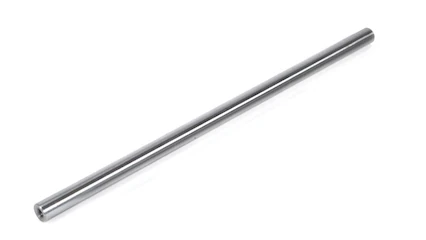

Carril de guía Eje X

(Guide Rail X Axis)

1 Ø10 x 360mm

Carril de guía Eje Y

(Guide Rail Y Axis)

1 Ø10 x 290mm

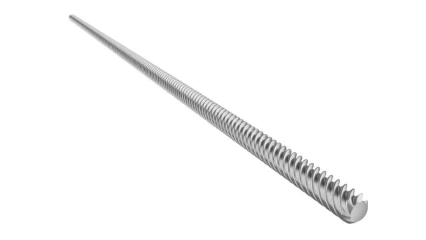

Tornillo de avance Eje X

(Lead Screw Y Axis)

1 365mm

Tornillo de avance Eje Y

(Lead Screw X Axis)

1 295mm

Placa de baquelita frontal

(Bakelite Resin Plate A)

1

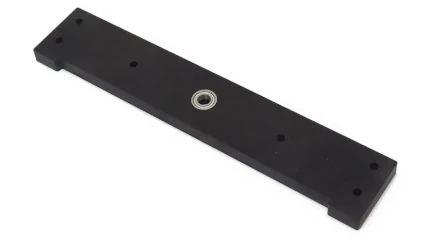

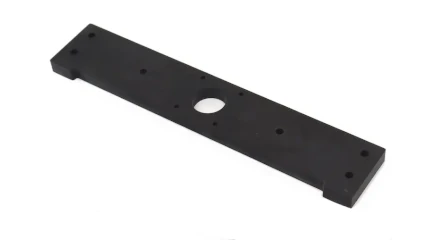

Placa de baquelita trasera

(Bakelite Resin Plate B)

1

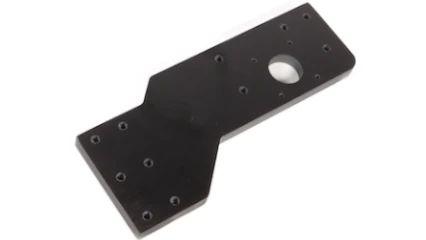

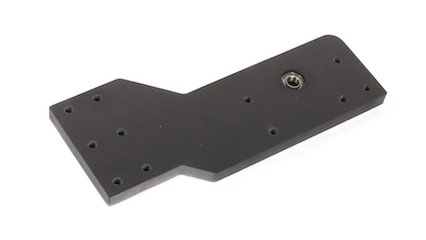

Placa de baquelita derecha

(Bakelite Resin Plate C)

1

Placa de baquelita izquierda

(Bakelite Resin Plate D)

1

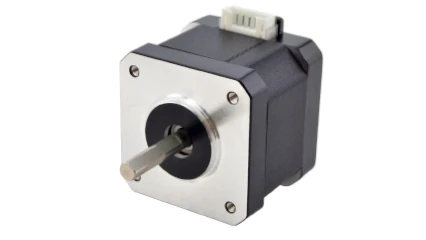

Motor paso a paso

(Stepper motor)

2

NEMA 17 Motor paso a paso 1.3A 0.25Nm Torque.

Cuenta con el eje de salida corto de 5 mm de diámetro x 13 mm de largo.

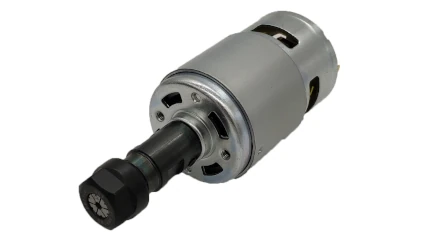

Spindle with ER11 installed 1

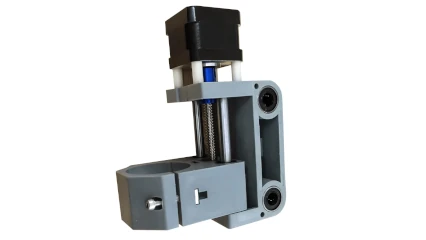

Conjunto de carro XZ con paso a paso

(XZ Carriage Assembly with Stepper)

1
  • Conjunto de eje Z de nailon moldeado actualizado
  • Carro de husillo de nailon moldeado para adaptarse a husillos tipo 775
  • Tuerca y resorte antiretroceso de latón
  • Rieles lineales de eje Z de cromo duro
  • Varilla lineal roscada de eje Z de 8 mm
  • Motor paso a paso NEMA17 con acoplamiento
  • (4) Rodamientos lineales del eje X LM10UU (preinstalados)
  • (4) Rodamientos lineales del eje Z LM8SUU (preinstalados)

Guía lineal del eje Y OE, 10 mm

(Y-Axis Linear Slide OE, 10mm)

4

Cuenta con un rodamiento lineal LM10UU 10mm

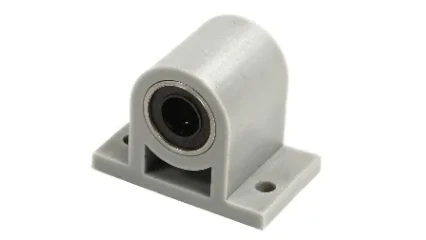

Piezas de nylon OE



Tornillo (Bolt) 4 M5 x 10

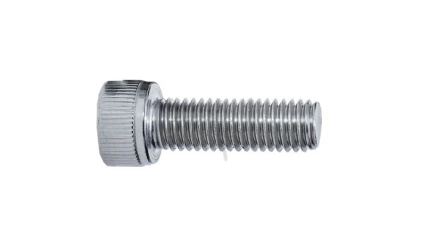

Tornillo (Bolt) 34 M5 x 16

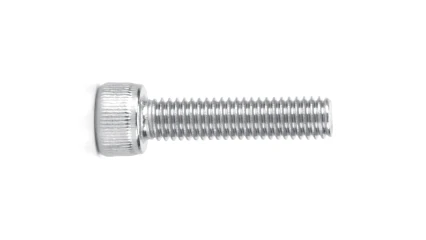

Tornillo (Bolt) 8 M3 x 14

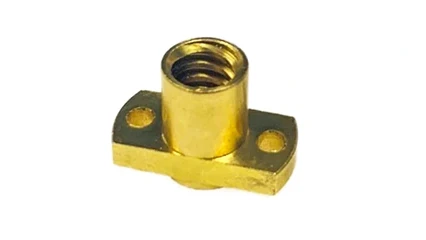

Tuerca de resorte antiretroceso para eliminar espacio
(Anti-Backlash Spring Nut)

2 Tuerca especial anti-juego, alta precisión

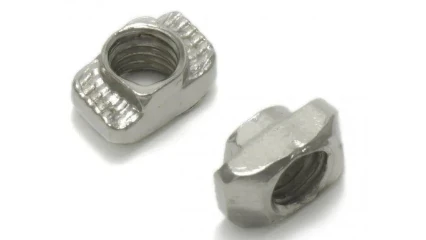

Tuerca en T 20M5

(T-Nut) 20M5

16

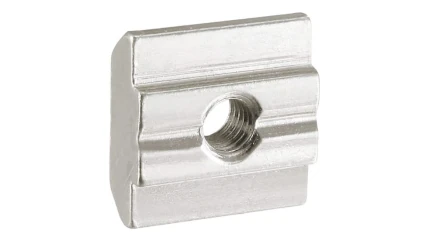

Tuerca en T 30M5

(T-Nut) 30M5

10

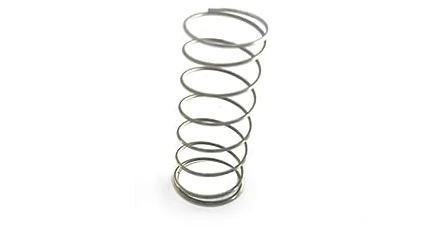

Resorte antiretroceso

(Anti-Backlash Spring)

2

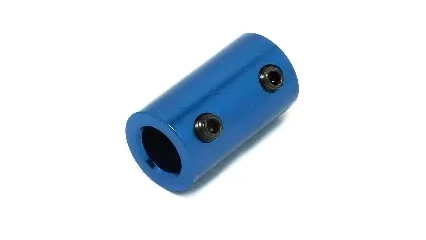

Acoplamiento y tornillo de fijación

(Coupling & Set Screw)

3

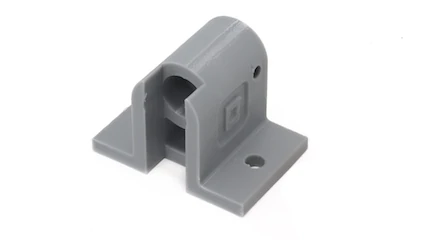

Y-Axis Asiento de tuerca

(Y-Axis Nut Seat)

1



Paso 1, Instalación de la base

En este paso se armara la base de la maquina, que compone de las siguientes partes:

  • Perfil de aluminio de ranura en T, Eje Y
  • Carril de guía Eje Y
  • Tornillo de avance
  • Placa de baquelita frontal
  • Placa de baquelita trasera
  • Guía lineal del eje Y OE, 10 mm
  • Tornillo M5 x 16

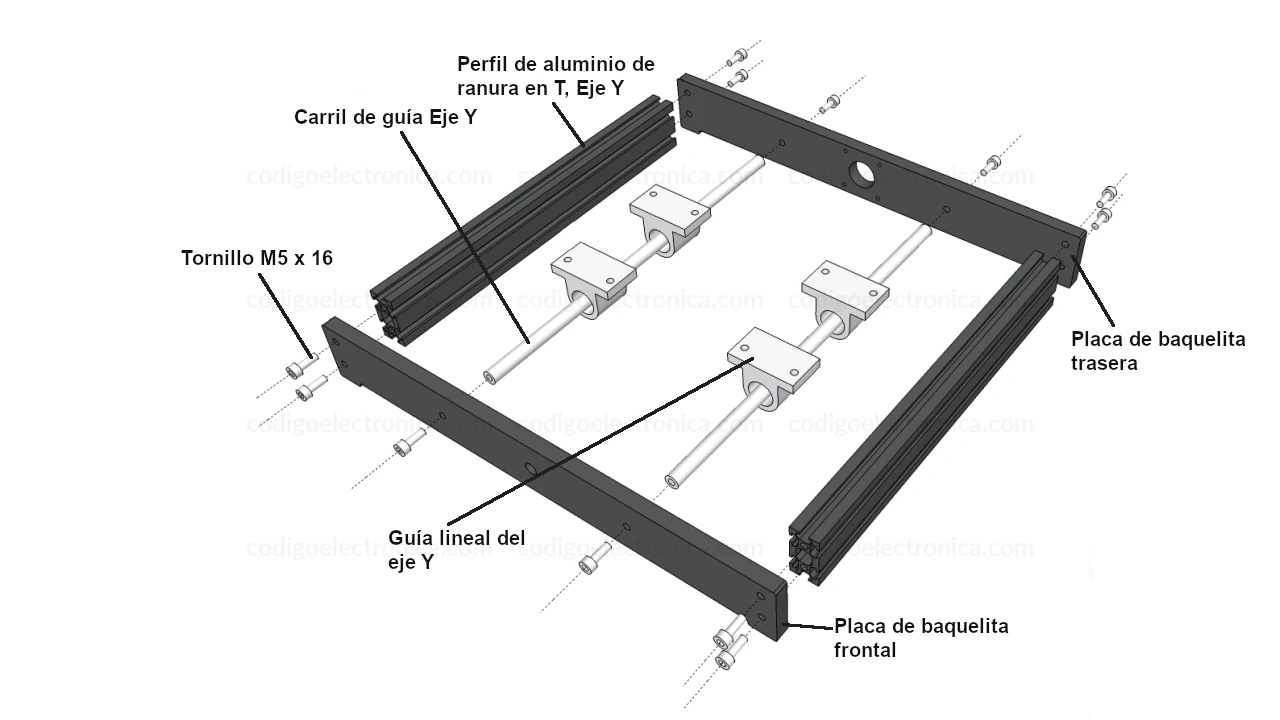

Regimos las guías de la siguiente imagen.

Paso 1, instalación de la base

Tips

  • Recomiendo apretar los tornillos hasta llegar al punto adecuado para no dañar la rosca.
  • La guía lineas del eje Y, los agujeros deben quedar orientados hacia afuera como se observa en la imagen.

Paso 2, Montaje de mesa de trabajo

La mesa de trabajo requiere un paso adicional y es armar el asiento de la tuerca del eje Y, los elementos a utilizar son:

  • Plataforma de trabajo
  • Tornillo M5 x 16
  • Tornillo M5 x 10
  • Tueca en T30M5
  • Motor paso a paso
  • Acoplamiento y tornillo de fijación
  • Tuerca de resorte antiretroceso para eliminar espacio
  • Resorte antiretroceso
  • Y-Axis Asiento de tuerca
  • Tornillo de avance Eje Y

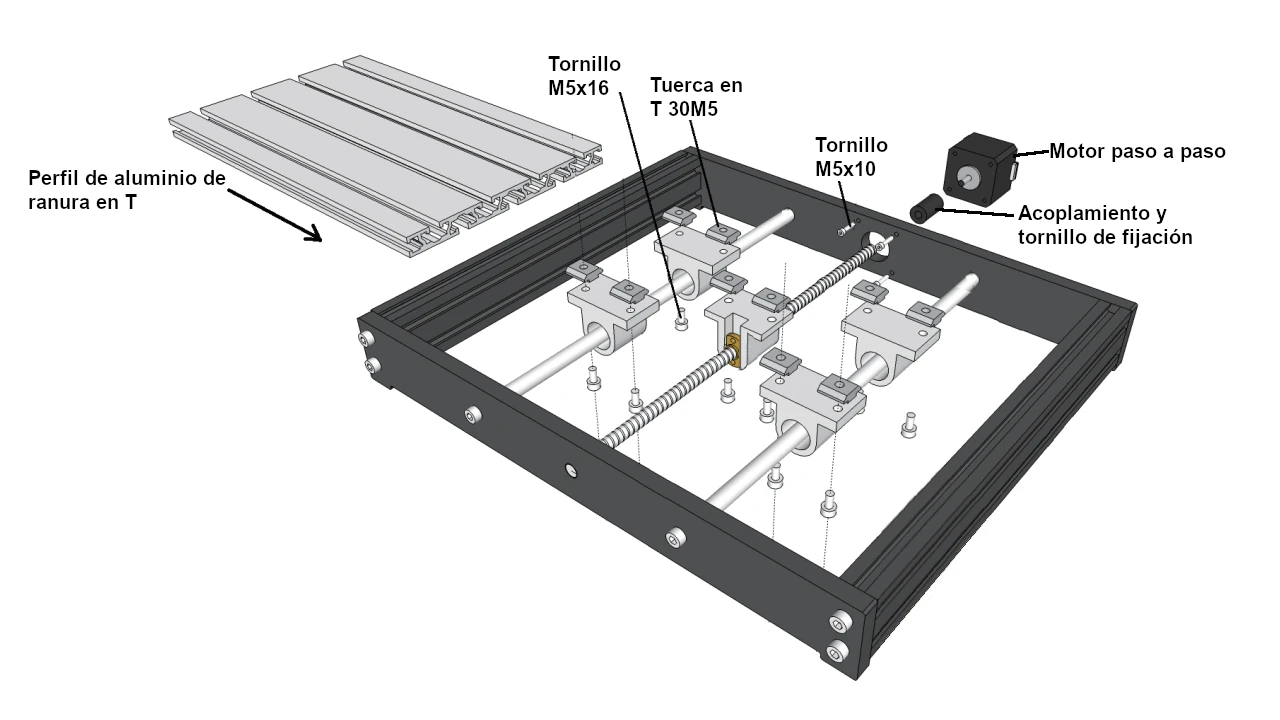

Procedemos a montar el asiento de tuerca del eje y de la siguiente forma, donde debemos meter el resorte sibre la tueca de resolte antiretroceso y luego colocar el tornillo de avance del Eje Y. Veamos la siguiente imagen.

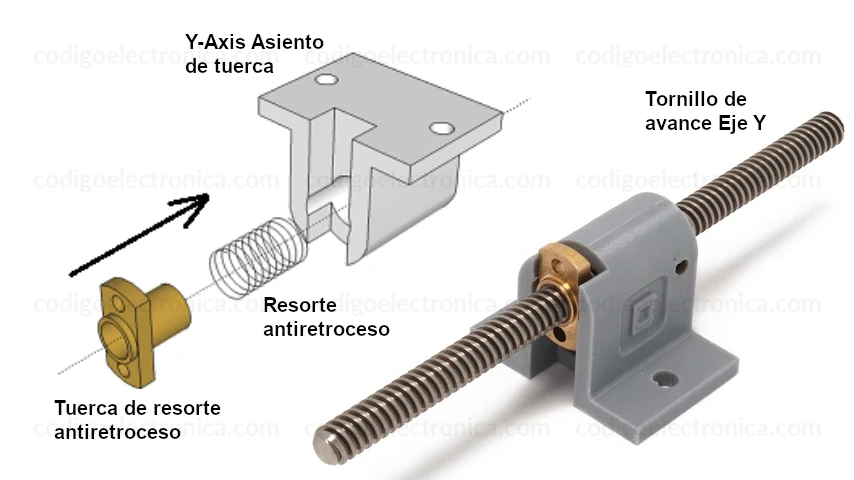

Asiento de tuerca del eje Y

Ensamblamos el motor paso a paso es simple, pero de sebe realizar de la siguiente forma, primero debemos colocar el tornillo de avance del eje Y al acoplamiento, lo vamos a pasar por dentro del agujero del panel de baqueta trasero y posteriormente colocar el otro extremo del acoplamiento en el motor paso a paso, apretamos los tornillos del acoplamiento y luego colocamos y fijamos el motor paso a paso al panel trasero.

Veamos este paso en la siguiente imagen:

Paso 2, Montaje mesa de trabajo

Ahora colocamos las tuercas en T en la guía linear del eje Y con sus respectivos tornillos, procedemos a montar la bandeja de trabajo como indica la imagen.

Paso 3, Montaje placa derecha e izquierda

Estas placas son las encargadas de sostenes el eje X, usaremos los siguientes componentes.

  • Placa de baquelita derecha
  • Placa de baquelita izquierda
  • Tornillo M5X16
  • Tuerca en T 20M5

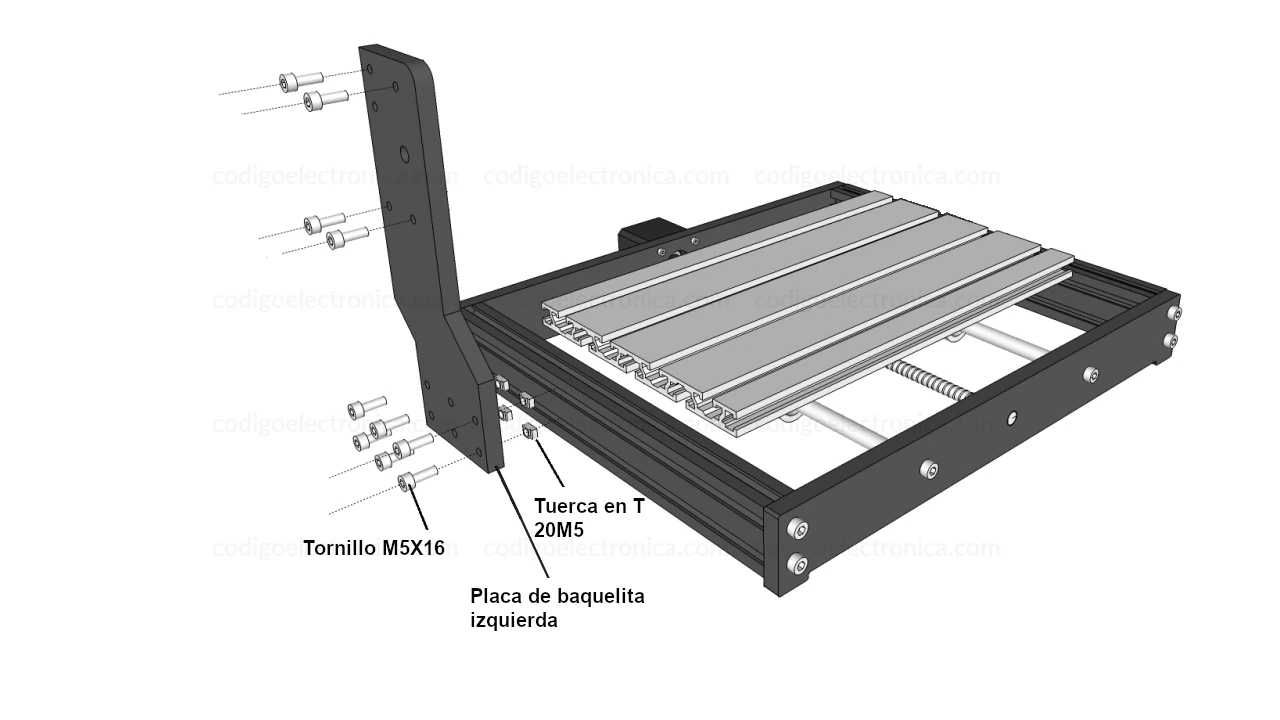

Procedemos a colocar la tuerca en T en el perfil de aluminio del eje Y, colocamos la placa derecha y procedemos con los tornillos como se observa en la siguiente imagen.

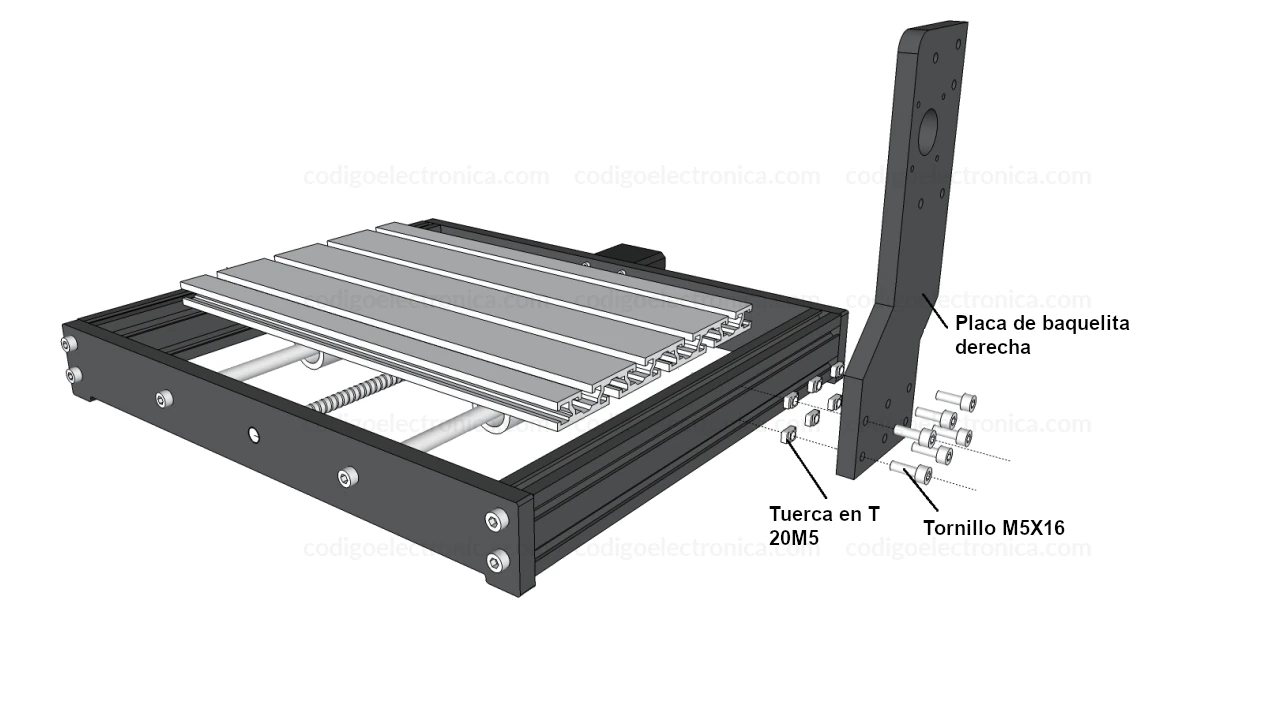

Paso 3, Montaje placa derecha

La placa izquierda tambien procedemos a realizar el paso mencionado anteriormente.

Paso 3, Montaje placa izquierda

Parte 4, ensamble carro XZ

Aunque este componentes ya esta pre-ensamblado debemos colocar el sistema antiretroceso:

  • Conjunto de carro XZ con paso a paso
  • Tuerca de resorte antiretroceso para eliminar espacio
  • Resorte antiretroceso
  • Tornillo de avance Eje Y

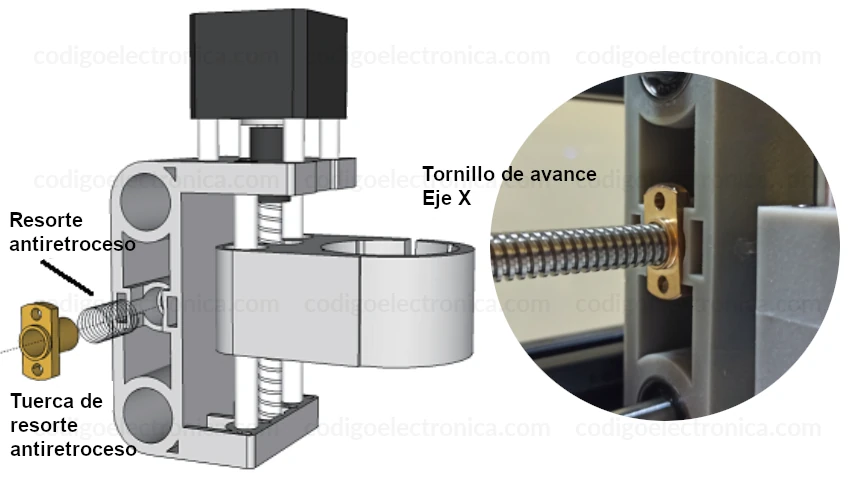

En el conjunto del carro XZ colocamos el resorte antiretroceso y la tuerca de resorte antiretroceso, luego colocamos el tornillo como se observa en la siguiente imagen:

Parte 4, ensamble carro XZ

Parte 5, ensamble del eje X

Para finalizar con el eje X, terminamos de colocar los soportes para el eje X con el carro XZ.

  • Perfil de aluminio de ranura en T, Eje X
  • Carril de guía Eje X
  • Tornillo de avance Eje X
  • Conjunto carro XZ
  • Motor paso a paso
  • Acoplamiento y tornillo de fijación
  • Tornillo M5X16
  • Tornillo M3X14

Ensamblamos el motor paso a paso es simple, pero de sebe realizar de la siguiente forma, primero debemos colocar el tornillo de avance del eje X al acoplamiento, lo vamos a pasar por dentro del agujero del panel derecho y posteriormente colocar el otro extremo del acoplamiento en el motor paso a paso, apretamos los tornillos del acoplamiento y luego colocamos y fijamos el motor paso a paso al panel derecho.

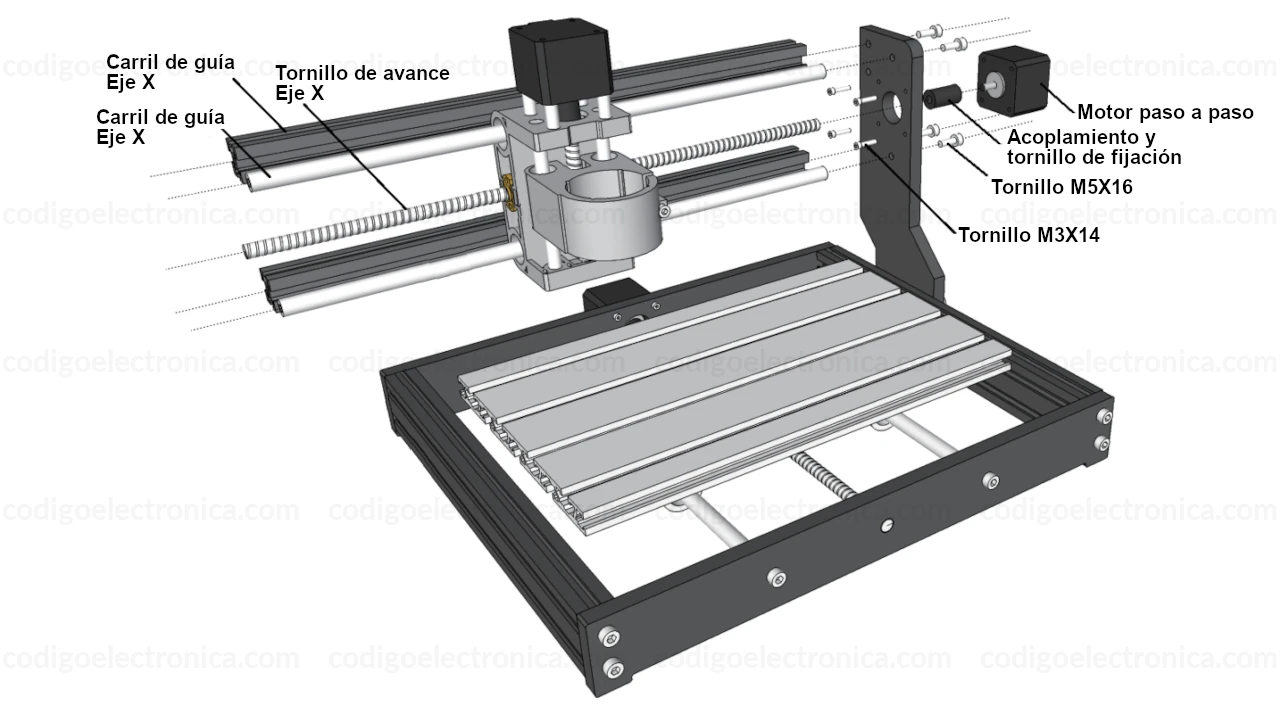

Al conjunto carro XZ colocamos el carril de guía del eje x u procedemos a colocar los tornillos sobre el panel derecho e izquierdo para acomodar perfil de aluminio de ranura en T, Eje X y el eje del carro X como se muestra en la siguiente imagen.

Parte 5, ensamble del eje X
