DM7447A

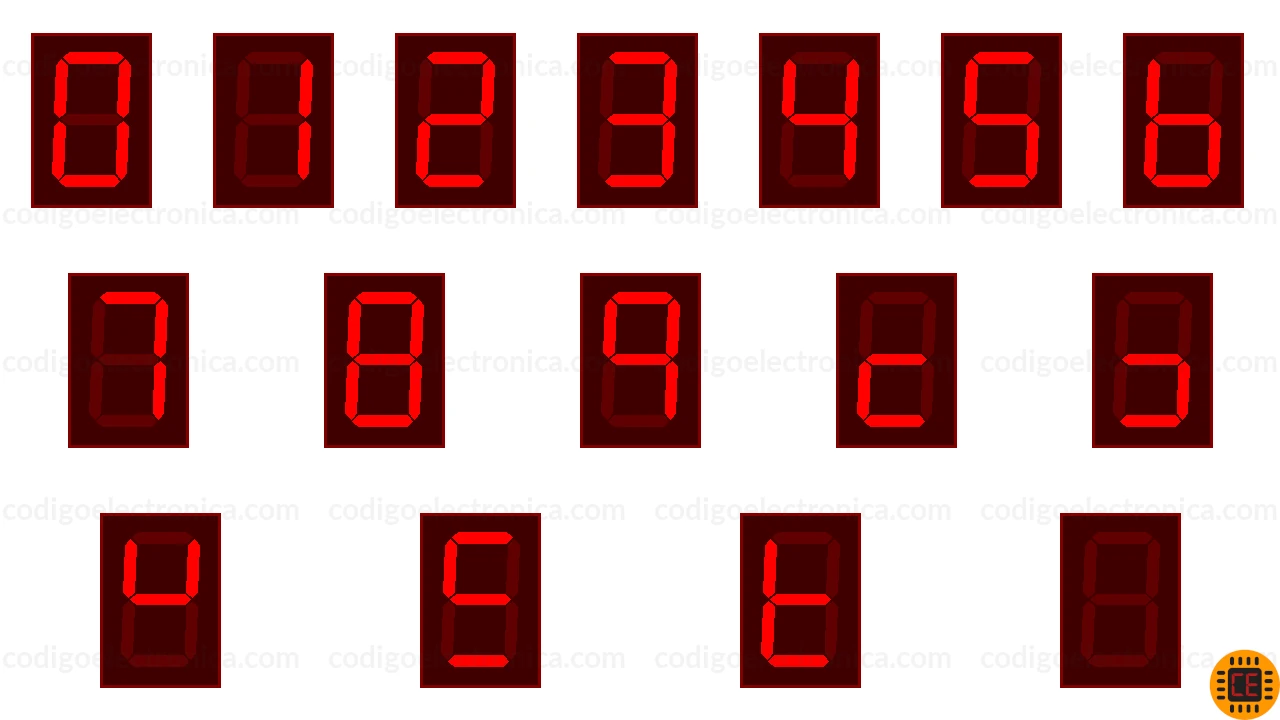

El DM7446A y el DM7447A tienen salidas activas en LOW diseñadas para encender LED de ánodo común. Todos los circuitos tienen controles completos de entrada y salida de supresión de ondulación y una entrada de prueba de amplificador. Los patrones de visualización para los conteos de entrada BCD por encima de nueve son símbolos únicos para autenticar las condiciones de entrada. Todos los circuitos incorporan control de apertura y / o borde automático, borde de cero (RBI y RBO). La prueba de lámpara (LT) de estos dispositivos se puede realizar en cualquier momento cuando el nodo BI / RBO se encuentra en un nivel lógico ALTO. Todos los tipos contienen una entrada de supresión (BI) que se puede utilizar para controlar la intensidad de la lámpara (pulsando) o para inhibir las salidas[1].
Pines 7447
Características
- Todos los tipos de circuitos tienen capacidad de modulación de intensidad de lámpara
- Las salidas de colector abierto accionan los indicadores directamente
- Provisión de prueba de lámpara
- Supresión de cero inicial / final
- Paquete de doble línea de plástico de 16 conductores (PDIP), JEDEC MS-001, 0.300 "de ancho
Condiciones recomendadas de operación
Se describen las condiciones de uso en temas de voljate, corriente y temperatura.
| Simbolo | Parámetro | Min | Typ | Max | Unidad |
|---|---|---|---|---|---|
| VCC | Voltaje de alimentación | 4.75 | 5 | 5.25 | V |
| VIH | Voltaje de entrada de nivel alto | 2 | V | ||
| VIL | Voltaje de entrada de nivel bajo | 0.8 | V | ||
| IOH | Corriente de salida de nivel alto | -0.4 | mA | ||
| IOL | Corriente de salida de nivel bajo | 16 | mA | ||
| Ta | Temperatura de funcionamiento de aire libre | 0 | 70 | °C |
Tabla de verdad
| Número | Entrada | Segemento | |||||||||
| A1 | B1 | C1 | D1 | A | B | C | D | E | F | G | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 2 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0 |
| 3 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
| 4 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| 5 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 |
| 6 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
| 7 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| 8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 9 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 |
- Nota 1: BI / RBO es una lógica de cable Y que sirve como entrada de supresión (BI) nd o salida de supresión de ondulación (RBO).
- Nota 2: La entrada de supresión (BI) debe estar ABIERTA o mantenerse en un nivel lógico ALTO cuando se desean las funciones de salida 0 a 15. La entrada de supresión de ondulación (RBI) debe estar ABIERTA o ALTA si no se desea el borrado de un cero decimal.
- Nota 3: Cuando se aplica un nivel lógico BAJO directamente a la entrada de supresión (BI), todas las salidas de segmento son ALTAS independientemente del nivel de cualquier otra entrada.
- Nota 4: Cuando la entrada de supresión de ondulación (RBI) y las entradas A, B, C y D se encuentran en un nivel BAJO con la entrada de prueba de la lámpara ALTA, todas las salidas de segmento van a H y la salida de supresión de ondulación (RBO) va a un Nivel bajo (condición de respuesta).
- Nota 5: Cuando la entrada de supresión / salida de supresión de ondulación (BI / RBO) está ABIERTA o se mantiene ALTA y se aplica una BAJA a la entrada de prueba de la lámpara, todas las salidas de segmento son L.
Dimensiones físicas
Se describen las domenciones físicas de uno de los encapsulados.
Pulgadas en la parte superior, milímetros en la perte inferior de la acotación.
Pines 7447
Ejemplo
Tenemos un ejemplo de esta circuito en donde lo conectamos a un display de 7 segmentos ánodo común.
Referencias
[1] datasheetcatalog http://pdf.datasheetcatalog.com/datasheet/fairchild/DM7446A.pdf, Consultado abril 2019
