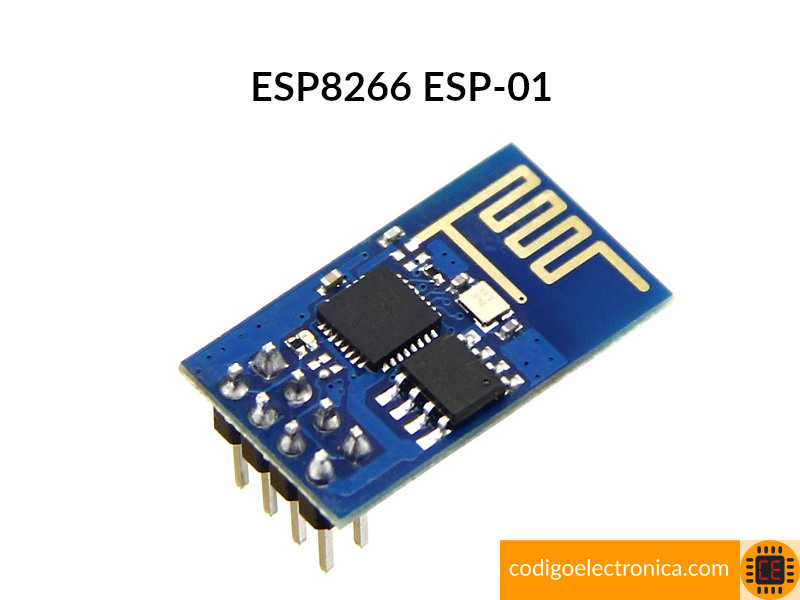

ESP8266 ESP-01
El ESP8266EX de Espressif ofrece una solución SoC Wi-Fi altamente integrada para satisfacer las demandas continuas de los usuarios de uso eficiente de energía, diseño compacto y rendimiento confiable en la industria de Internet de las cosas.[1]
Con las capacidades de red Wi-Fi completas y autocontenidas, ESP8266EX puede funcionar como una aplicación independiente o como esclavo de una MCU del host. Cuando ESP8266EX aloja la aplicación, se inicia rápidamente desde el flash. La memoria caché integrada de alta velocidad ayuda a aumentar el rendimiento del sistema y optimizar la memoria del sistema.
Además, ESP8266EX se puede aplicar a cualquier diseño de microcontrolador como un adaptador de Wi-Fi a través de interfaces SPI / SDIO o UART.
ESP8266EX integra interruptores de antena, balun RF, amplificador de potencia, amplificador de recepción de bajo ruido, filtros y módulos de administración de energía. El diseño compacto minimiza el tamaño de la PCB y requiere un mínimo de circuitos externos.
Además de las funcionalidades de Wi-Fi, ESP8266EX también integra una versión mejorada del procesador de 32 bits L106 Diamond de Tensilica y SRAM en chip. Puede interconectarse con sensores externos y otros dispositivos a través de los GPIO. El Kit de desarrollo de software (SDK) proporciona códigos de muestra para varias aplicaciones.
La plataforma de conectividad inteligente (ESCP) de Espressif Systems permite funciones sofisticadas que incluyen:
- Cambio rápido entre el modo de espera y el modo de activación para lograr un uso eficiente de la energía.
- Radio de polarización adaptativa para operación de baja potencia.
- Procesamiento avanzado de la señal.
- Estimular mecanismos de cancelación y coexistencia de RF para celulares comunes, Bluetooth, DDR, LVDS, mitigación de interferencia de LCD.

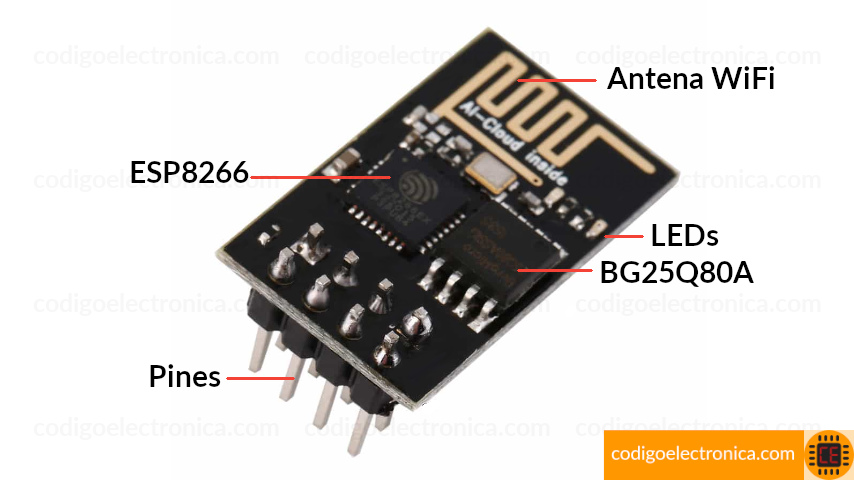

![ESP8266 ESP-01](/b/oscardevops/images/2019/08/im-esp8266-esp01.jpg)
ESP8266 ESP-01
Partes
- ESP8266 es el microcontrolador del módulo ESP-01.
- Pines donde conectaremos la alimentación, sensores y transmisión de programa.
- BG25Q80A es la memoria flash donde residen los programas o sketchs. El ESP8266 no dispone de este tipo de memoria y por eso es un chip a parte.
- LEDs que nos informan de si está encendido o no y de la transmisión de datos (Tx y Rx).
- La antena WiFi para conectarse a una red/Internet.
Especificaciones
Categorías | Artículos | Parámetros |
---|---|---|
Wifi | Certificación | Wi-Fi Alliance |
Protocolos | 802.11 b / g / n (HT20) | |
Rango de frecuencia | 2.4G ~ 2.5G (2400M ~ 2483.5M) | |
Poder TX | 802.11 b: +20 dBm 802.11 g: +17 dBm 802.11 n: +14 dBm | |
Rx Sensitivity | 802.11 b: –91 dbm (11 Mbps) 802.11 g: –75 dbm (54 Mbps) 802.11 n: –72 dbm (MCS7) | |
Antena | PCB Trace, externa, conector IPEX, chip de cerámica | |
Hardware | Procesador CPU | Tensilica L106 de 32 bits |
Interfaz Periférica | Control remoto UART / SDIO / SPI / I2C / I2S / IR GPIO / ADC / PWM / LED Luz y botón | |
Voltaje de operación | 2.5V ~ 3.6V | |
Valor promedio de la corriente de operación | 80 mA | |
Rango de temperatura de funcionamiento | –40 ° C ~ 125 ° C | |
Tamaño del paquete | QFN32-pin (5 mm x 5 mm) | |
Interfaz externa | - | |
Software | Modo Wi-Fi | Estación / SoftAP / SoftAP + estación |
Seguridad | WPA / WPA2 | |
Cifrado | WEP / TKIP / AES | |
Actualización de firmware | UART Descarga / OTA (a través de la red) | |
El desarrollo de software | Es compatible con el desarrollo de servidores en la nube / firmware y SDK para una rápida programación en chip | |
Protocolos de red | IPv4, TCP / UDP / HTTP | |
Configuración de usuario | AT Instruction Set, Cloud Server, aplicación Android / iOS |

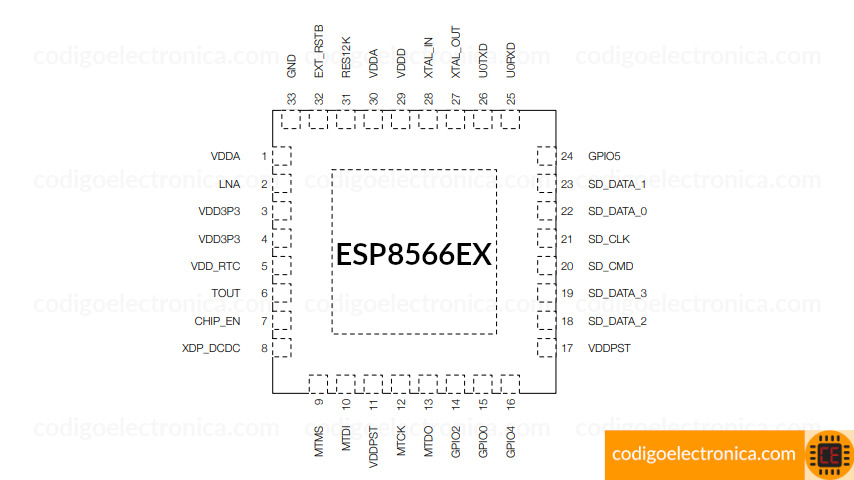

Paquete del chip
![Pines esp8266-esp-01](/b/oscardevops/images/2019/08/esp8266-pines.jpg)
Pines esp8266-esp-01
Características del Wi-Fi
- Soporte 802.11 b / g / n
- Compatibilidad con 802.11n (2.4 GHz), hasta 72.2 Mbps
- Desfragmentación
- 2 x interfaz virtual de Wi-Fi
- Monitorización automática de balizas (hardware TSF)
- Infraestructura de soporte Modo BSS Station / Modo SoftAP / Modo promiscuo
- Diversidad de antenas.
Pines
![esp8266-esp-01 pines](/b/oscardevops/images/2019/08/im-esp8266-esp01-pines.jpg)
esp8266-esp-01 pines
- GND es la toma de tierra.
- GPIO2 es una entrada salida de propósito general. Es el pin digital número 2.
- GPIO0 es una entrada salida de propósito general. Es el pin digital número 0.
- RXD es el pin por donde se van a recibir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 3.
- TXD es el pin por donde se van a transmitir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 1.
- CH_PD pin para apagar y encender el ESP-01: si lo ponemos a 0 V (LOW) se apaga, y a 3,3 V (HIGH) se enciende.
- RESET pin para resetear el ESP-01: si lo ponemos a 0 V (LOW) se resetea.
- Vcc es por donde alimentamos el ESP-01. Funciona a 3,3 V y admite un máximo de 3,6 V. La corriente suministrada debe ser mayor que 200 mA.
Referencias
[1] espressif https://www.espressif.com/sites/default/files/documentation/0a-esp8266ex_datasheet_en.pdf, Consultado Agosto 2019
