Mplab xc8 blink


En este post vamos a dar los primeros inicios con el mplab y xc8 para trabajar con los microcontroladores pic, crearemos el proyecto del clásico blink, el cual consiste en encender y apagar un led.

oscar Escrito por oscar 20 May 2019 5078 1

En este post vamos a dar los primeros inicios con el mplab x y el compilador xc8 para trabajar con los microcontroladores pic, crearemos un proyecto para encender el clásico blink, el cual consiste en encender y apagar un led.

Instalación de mplabx y xc8

Antes de empezar a trabajar necesitamos los entornos de trabajo los cuales son el mplabx y el compilador xc8[1], para ello se ha preparado un par de post en donde se realiza la explicación de como instalar los programas en Windows e Linux.

Materiales

Los materiales a usar los describimos en la siguiente tabla.

Material Cantidad Descripción
PIC16F877A 1 Microcontrolador de la marca microchip
Cristal de 4Mhz 1 Reloj externo del microcontrolador
Resistencias de 1K 2 Resistencia de proteccion del led y de MCLR
Led 1 Indicador visual
Pulsador tipo botton 1 Se usa para el reset de MCLR

Conexión

Para trabajar con un microcontrolador pic hay que tener en cuenta dos cosas importantes, la conexión a positivo del pin MCLR con una resistencia de protección y la conexión del cristal externo en este caso de 4Mhz con un par de condensadores de 22uf. A continuación encontrara los planos y el circuito.

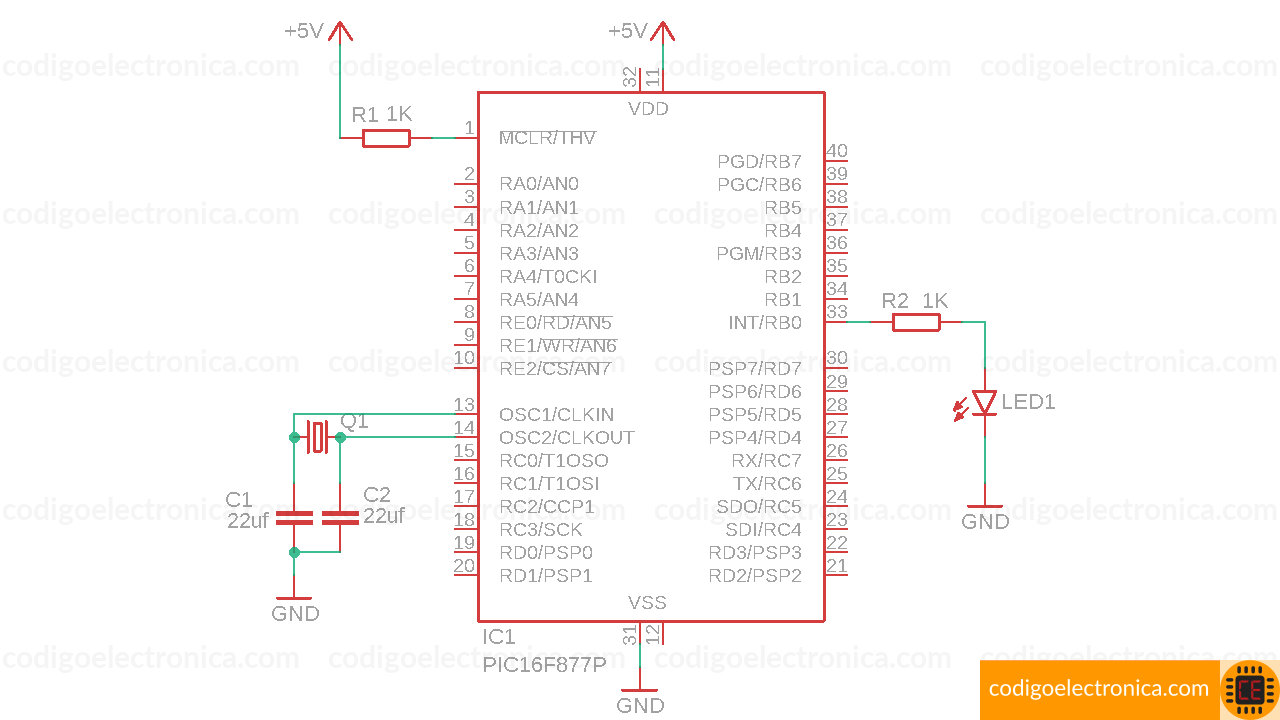

Blink circuito
Blink circuito

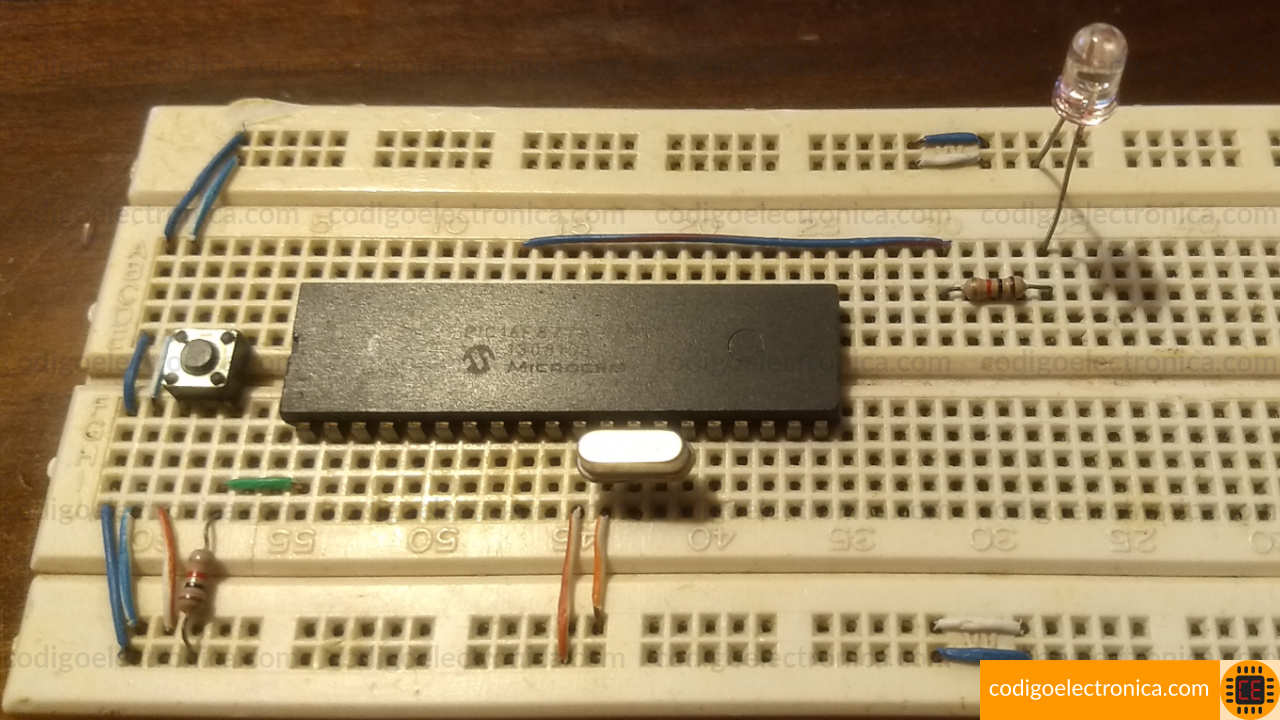

Blink imagen
Blink imagen

Código

Vamos a explicar el código paso por paso, aunque como se puede observar no es tan complicado este ejemplo.

También se ha dejado en el repositorio de la pagina el código por si desea clonarlo, lo encontraras como ejemplo led.

//Paso 1
#pragma config FOSC = XT
#pragma config WDTE = OFF
#pragma config PWRTE = OFF
#pragma config BOREN = ON
#pragma config LVP = ON
#pragma config CPD = OFF
#pragma config WRT = OFF
#pragma config CP = OFF

//Paso 2
#include <xc.h>
#include <PIC16f877A.h>

//Paso 3
#define _XTAL_FREQ 4000000

//Paso 4
void main(void) {

    //Paso 5
    TRISB = 0;

    //Paso 6
    while(1){
        //Paso 7
        PORTBbits.RB0 = 1;
        __delay_ms(1000);
        PORTBbits.RB0 = 0;
        __delay_ms(1000);
    }
}
  1. Declaramos la configuración de los fuses que necesita el pic para su funcionamiento, el mas importante por el momento es el FOSC en XT, donde le indicamos que usamos un cristal externo.
  2. Incluimos las librerías de xc y del pic, que contienen las configuraciones de los pines e instrucciones básicas de funcionamiento.
  3. Definimos la frecuencia del cristal a 4Mh, el cual estamos trabajando, para ello usamos _XTAL_FREQ.
  4. Inicializamos la función principal que el main donde correrá el programa.
  5. Colocamos todo el puerto B como salida usando la función TRISB.
  6. Creamos un ciclo while para que el programa corra indeterminadamente.
  7. Por ultimo encendemos y apagamos el led asignando el bit correspondiente con PORTBbits.RB0, damos un tipo de espera de 1s 0 1000ms con la función __delay_ms.

Referencias

[1] Microchip http://ww1.microchip.com/downloads/en/devicedoc/50002053g.pdf, Consultado mayo 2019
