Solución circuito serie básico

Contenido

Circuito en serie

Un circuito consta de cualquier número de elementos conectados, para más detalle se explica que el post que es un circuito eléctrico, donde este ofrece al menos una ruta cerrada por la cual puede fluir la carga.
Dos elementos se encuentran conectados entre sí, cumpliendo las siguientes condiciones:
  1. Solo cuenta con una terminal en común.
  2. El punto en común de los dos elementos no se encuentran conectados con otro elementos.

Ejercicio

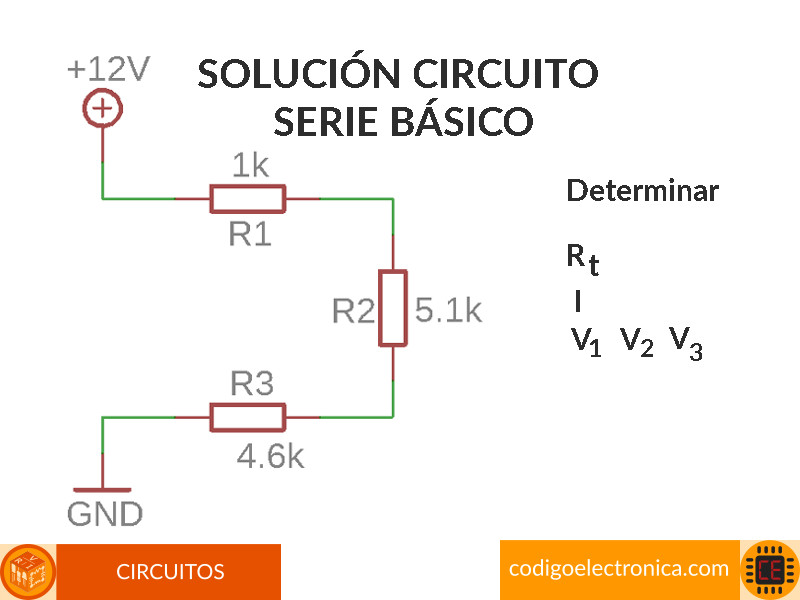

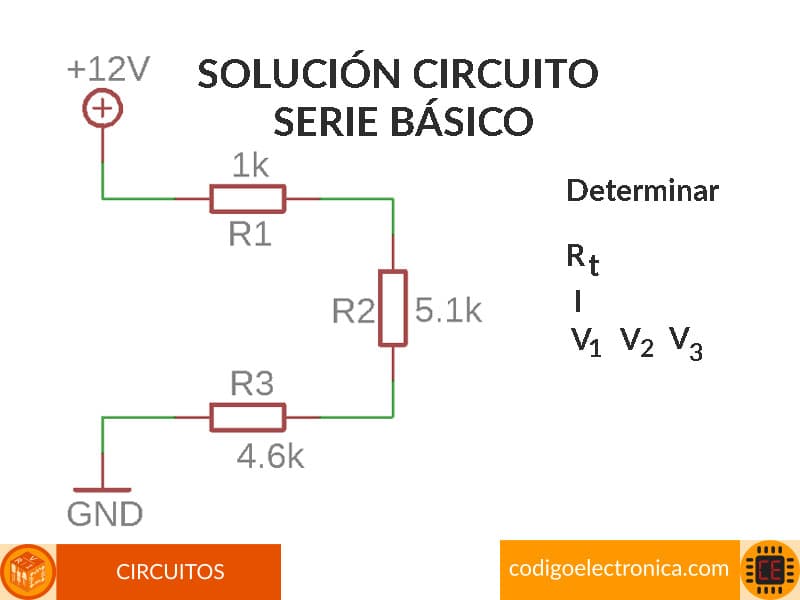

Para entender el circuito en serie, realicemos un ejercicio básico, en donde explicaremos como se resuelve y las características del mismo.
Vamos a determinar los siguientes valores:
  • R T
  • I.
  • V 1, V 2, V 3
  • P 1, P 2, P 3

Solución

Resistencia total

En un circuito serie, la resistencia total es la suma de las resistencias que se encuentran en serie con el nodo; así que:
R T = R 1 + R 2 + R 3
Donde
R T = 1 KΩ + 5.1 KΩ + 4.6 KΩ
R T = 10.8 KΩ
Comprobamos el resultado midiendo la resistencia total del circuito.

Corrente total

La corriente del circuito la podemos determinar con la ley de ohm, observemos la siguiente formula:
I. = V R T = 12 V 10.8 KΩ = 1.11 mA
Al comprobar el resultado con el multimetro, observamos el siguiente valor.

Voltaje de resistencias

Para determinar el voltaje de las resistencias usaremos de nuevo la ley de ohm de la siguiente forma.
V 1 = I R 1 = 1 KΩ + 1.11 mA = 1.11 V
V 2 = I R 2 = 5.1 KΩ + 1.11 mA = 5.6 V
V 3 = I R 3 = 4.7 KΩ + 1.11 mA = 5.2 V

Potencia total

Por último determinamos la potencia que consume cada resistencia
P 1 = I 2 R 1 = ( 1.11 mA ) 2 * 1 KΩ = 1.23 mW
P 2 = I 2 R 2 = ( 1.11 mA ) 2 * 5.6 KΩ = 6.28 mW
P 3 = I 2 R 3 = ( 1.11 mA ) 2 * 4.7 KΩ = 5.79 mW
