Teclado 4x4


EL teclado 4x4 típico esta constituido por una matriz de interruptores normalmente abiertos, los cuales están conectados en filas y columnas.

oscar Escrito por oscar 13 January 2019 11036 0

¿Que es un teclado 4x4?

Este es un teclado básico de 16 botones que ha sido diseñado para una entrada y funcionalidad fáciles para el usuario. Los botones se configuran en un formato de matriz que permite a un microcontrolador "escanear" los 8 pines de salida para ver cuál de los 16 botones se está presionando.[1]

Cada uno de los 16 botones del teclado ha sido etiquetado como 1, 2, 3, A, 4, 5, 6, B, 7, 8, 9, C, 0, *, # y D y ha sido formateado en el mismo diseño como un teclado de teléfono con cada resistencia de pulsación entre 10 y 625 ohmios.

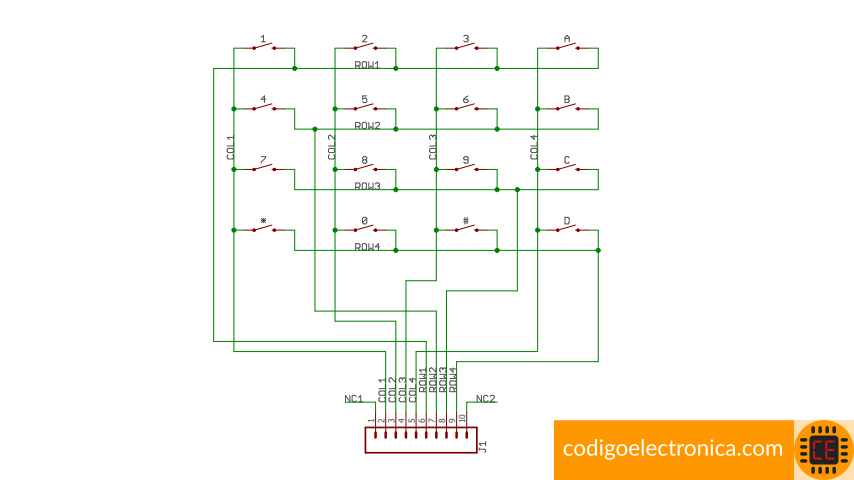

Keypad 4x4 pin out
Keypad 4x4 pin out



EL teclado 4x4 topico esta constituido por una matriz de interruptores normalmente abiertos, los cuales esta conectados en filas y columnas. Esta funcionalidad del interruptor hace la conexion electrica solo cuando se presiona.

Cada una de las 4 filas esta conectada a un pin de entrada y cada columna esta conectada a un pin de salida, la configuración establece los modos de pin y habilita las resistencias de pull up.

Tipos de teclados

Teclado Matricial Táctil 4X4 TTP229

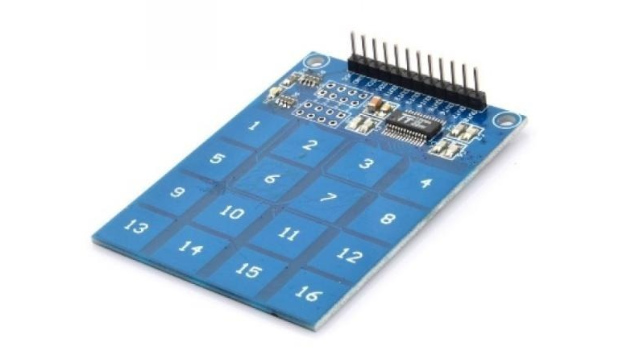

Keypad 4x4 tactil
Keypad 4x4 tactil

Este teclado de 16 botones está basado en el sensor capacitivo TTP229. Éste es usado como una buena alternativa para los teclados mecánicos existentes, proporcionando más durabilidad en condiciones de trabajo pesado. El teclado se puede configurar como 8 botones o 16. Las salidas del 1-8 están mapeadas directamente al conector del teclado. Cuando se requiera conectarse los 16 botones se realizará leyendo por medio de una interface serial de 2 vías. Esto se explicará a continuación. Una vez conectado el hardware y descargando el código al Arduino, se puede pulsar los botones y observar los resultados en el Serial Monitor del software Arduino.

  • Tamaño PCB: 49,3 x 64,5 mm.
  • Canales/teclas: 16.
  • Comunicación: I2C.
  • Voltaje de operación: 2,5V a 5V DC
  • Puede configurar la velocidad de respuesta, el formato de salidas, etc.
  • Indicador LED de encendido.
  • Compatible con cualquier board de Arduino.
  • Compatible con cualquier microcontrolador PIC, AVR, TI, Freescale.
  • Compatible con Raspberry PI.

Teclado Matricial 3x4 Tipo Membrana

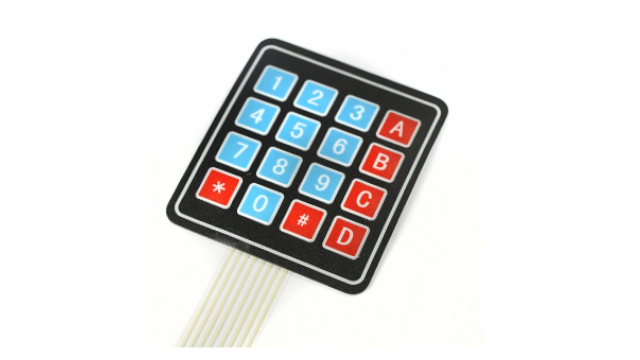

Keypad 4x4 membrana
Keypad 4x4 membrana

Teclado Matricial 4x4 de membrana, incorpora un cable tipo flexor con conector hembra para una mayor facilidad a la hora de realizar prácticas, bien sea en protoboard, tarjetas de desarrollo, board Arduino, MCU, PIC, AVR, entre otros. Este teclado se puede fijar fácilmente en cualquier superficie ya que incluye pelí­cula autoadherible, perfecto para cuando se desea implementar para una actividad en especí­fico.

  • Voltaje de operación (máximo 24V)
  • Voltaje soportado por el dieléctrico 250Vrms
  • Resistencia de aislamiento 100M
  • Longitud del cable 8.5cm
  • Conector DuPont
    • Tipo hembra
    • 1 fila y 8 contactos con separación estándar 0.1" (2.54mm)
  • Teclado
    • Tipo membrana (autoadherible)
    • Anti rebote (5ms)
  • Botones
    • 16
    • Organización matricial (4 filas X 4 columnas)
  • Conector Tipo hembra
  • Autoadhesivo Parte posterior
  • Protección Polvo y agua
  • Humedad soportada 90% ~+ 95% a 40°C por 240 horas
  • Expectativa de vida 1'000.000 de operaciones
  • Temperatura de operación 0°C ~+ 50°C

Teclado Matricial 4x4 de Botones

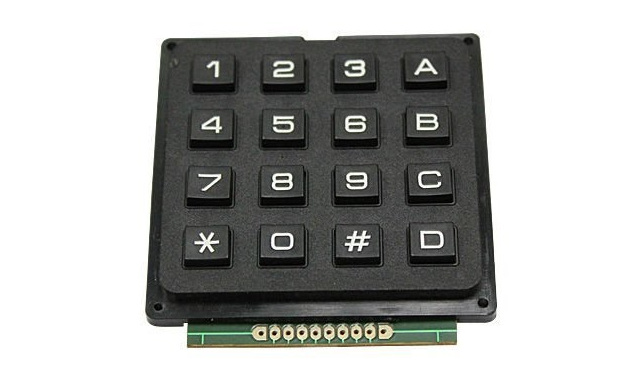

Keypad 4x4 botones
Keypad 4x4 botones
  • Máximo voltaje de 30 V DC
  • Vida útil de 100.000 de operaciones por pulsador
  • Dimensiones 4.2 cm x 4 cm aprox.
  • Conexión Mediante regleta macho de hilera sencilla

Teclado Matricial Táctil 4X4 TTP229

Referencias

[1] Keypad 14-button, Definición de sparkfun Consultado enero 2019
