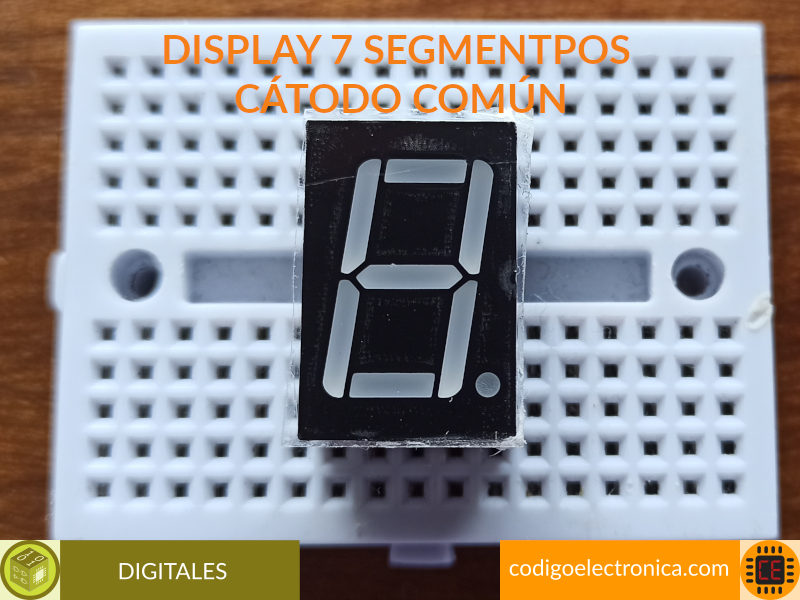

Display 7 segmentos cátodo común

Contenido

Descripción

El display de 7 segmentos es un elemento optoelectronico que nos permite visualizar números del 0 al 9, vamos a hacer el análisis del display de cátodo común donde su principal característica es que estos leds están conectados a un común y este es el negativo pero primero analicemos la siguiente imagen:

Tenemos un diodo al cúal le vamos a identificar sus partes las cuales tenemos dos el ánodo y el cátodo, en este caso el display que estamos trabajando es de cátodo, ya que todos sus leds se encuentran conectados a un punto, observemos la siguiente imagen:

El display de 7 segmentos es de cátodo común, como podemos observar en la imagen todos los leds se encuentran conectados a un mismo punto y este es el cátodo, el cátodo lo tenemos conectada a resistencias de protección para la conexión del microcontrolador o elemento que va hacer que encienda o apaga el LED.

Display 7 segmentos cátodo común

El display es básicamente un arreglo de diodos leds organizados de tal forma que nos puedan Mostrar el dígito en la siguiente imagen tenemos una forma de cómo se vería por dentro el display donde todos los catodos están conectados hacia negativo y la salida de cada uno de los fines que se va a encargar de encender el correspondiente.

En la siguiente tabla tenemos el arreglo de bytes para poder visualizar cada uno de los dígitos de los números, básicamente lo que tenemos que hacer es pasarle un 1 o un 0 al pin correspondiente para poder visualizar el número que nosotros queremos ver.
