Acerca del proyecto

En este post vamos a aprender a flashear esp8266 utilizando el software que proporciona la empresa desarrolladora de este módulo la cual es espressif y vamos a descargar el último firmware para tener el último set instrucciones AT y la última versión del SDK.

Veremos la forma de la conexión que vamos a utilizar con el esp8266 hacia la placa arduino para aprovechar el módulo serial USB y el paso a paso de como cargar en nuevo firmware al ESP.

Conocimiento previo

Para realizar este proyecto se requiere conocimiento previo de los siguientes temas, si aun no has trabajado con lo que se menciona en la siguiente tabla, allí están los links a los post para que puedas dar un repaso adicional o puedas recordar el conocimiento necesario para poder realizar este proyecto.

Conexión del esp8266

Para realizar la conexión al computador necesitamos de un adaptador o modulo usb serial, el cual nos permitirá realizar la comunicación, en este caso como no cuento con un modulo usare la placa arduino que incorpora un modulo usb serial para realizar dicha conexión, pero a la placa le retiramos el circuito integrado como se muestra en la siguiente imagen, esto se hacer para no tener conflicto con el UART del ATMEGA, así, solo usaremos el esp8266 y la el modulo usb serial de la placa arduino.

Imagen de conexión

Ahora realizaremos la conexión, básicamente necesitamos conectar los pines seriales del modulo que estemos usando con la comunicación serial del esp8266, en arduino se realiza la conexión de TX a TX y de RX a RX directamente, para los módulos usb serial se realiza de modo cruzado RX TX y viceversa, veamos la siguiente imagen de conexión con arduino.

Conexión esp8266

Prueba conexión

Una vez que todo este conectado vamos a realizar las primeras pruebas de funcionalidad, cabe aclara que en este post no explicare a detalle los comandos AT, pero vamos a ver los que nos pueden ayudar para verifica que se realizo la conexión correctamente y el modulo se encuentra funcionando.

Para usar los puertos seriales COM si esta trabajando con Windows nos podemos ayudar de cualquier programa que tenga la capacidad de poder trabajar con ellos como PuTTY o en este caso usaremos la terminal de pruebas que incorpora arduino, lo que necesitamos hacer es abrir el programa, conectar la placa al pc y seleccionar el puerto serial con el que se conecto la placa arduino.

ESP8266 comandos AT

Firmware ESP8266

Una de las razones para cargar el firmware es poder actualizar el programa a la ultima versión, repararlo o corregir defectos que pueda presentar la versión que esta de fabrica, en mi caso como se va a trabajar con la librería PubSubClient, necesita una versión especifica para poder funcionar, esa es la razón que necesite realizar la carga de dicho programa.

Hay que tener en cuenta que si no necesita realizar el cambio de versión del firmware y el ESP8266 se encuentra funcionando correctamente, no es necesario realizar esta este proceso.

Modos de arranque ESP

En la siguiente tabla se describe los modos de arranque y de como se debe realizar la conexión de los pines para poder iniciar en cada uno de los modos. Nota: H es high o alto, L es LOW y X no se conecta a nada.[1]

Materiales

Es importante aclarar que la conexión que estamos realizando con el ESP8266 es por medio de la comunicación UART, así que necesitamos un adaptador USB-Serial, en mi caso estoy usando una placa de arduino a la cual le retire el chip para mayor practicad.

Pasos para actualizar firmware

Conexión para flash

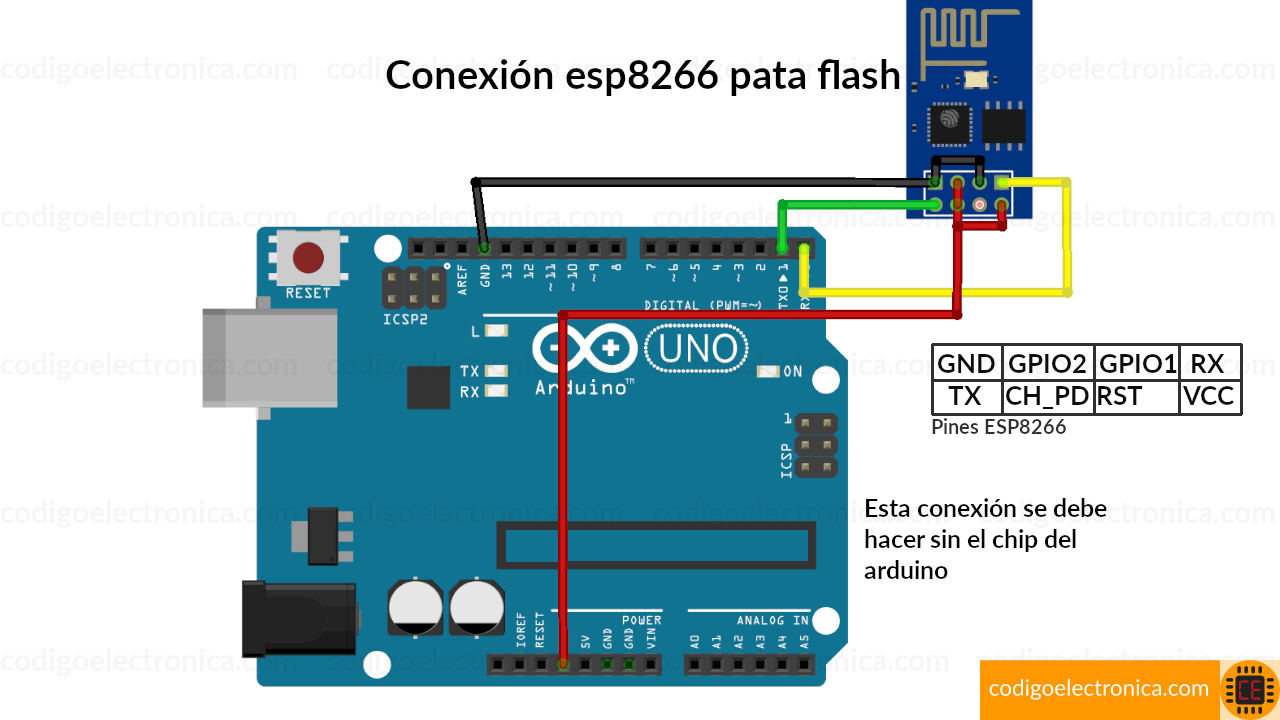

En el post de como conectar esp8266, realizamos la conexión básica para poder hacer la comunicacion serial, usamos como intermediario la placa arduino sin el controlador, pero es ideal trabajar un adaptador USB-serial, lo que vamos a hacer es conectar los pines GPIO1 y GPIO2 como nos indica la tabla de modos de arranque ESP para descargar el firmware por medio de UART, para ello realizamos la conexión adicional como se muestra en las siguientes imagenes.

ESP8266 firmware flashing breadboard

ESP8266 firmware flashing schem

ESP8266 firmware flashing foto

Programa de flasheo de Espressif

El sitio oficial del esp8266 es espressif, allí encontrara la documentación, ejecutables, manuales y lo que necesitamos para este post, el firmware en su ultima versión a continuación vamos a mostrar la ubicación de cada descargable, ejecutar el programa que actualiza la esp.[2]

Descargar programa flash de espressif

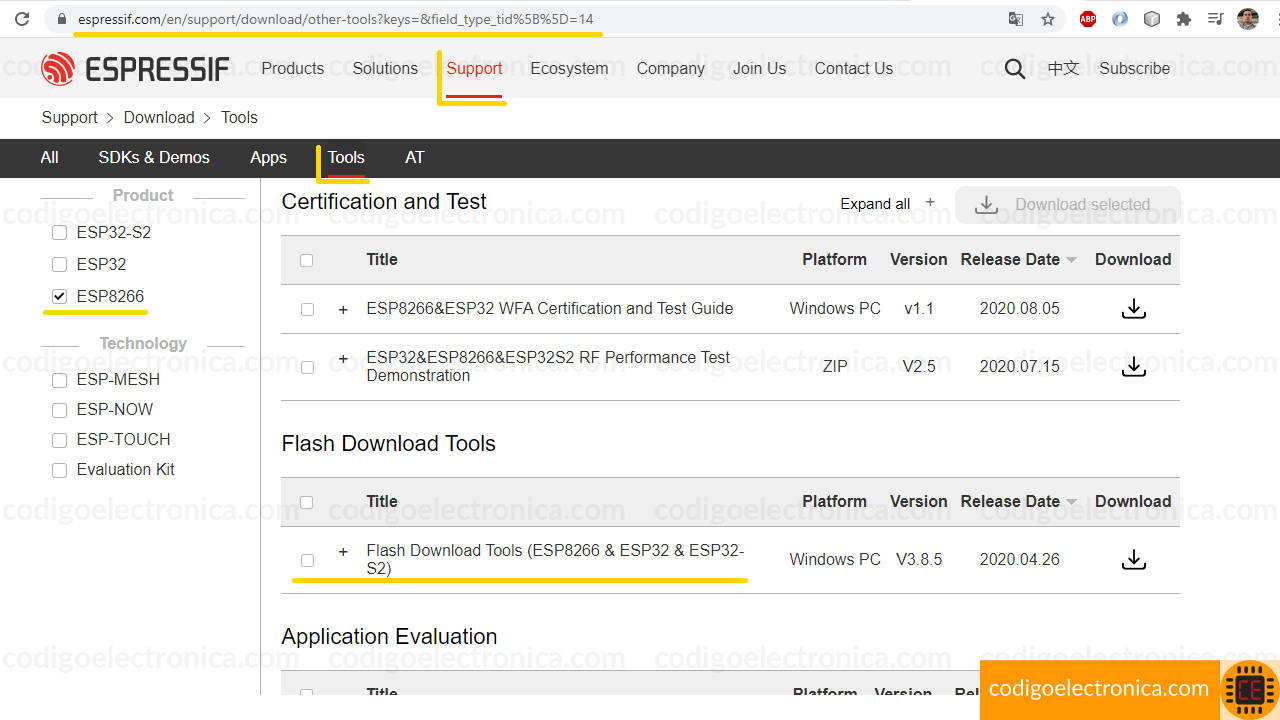

Para descargar el programa de flasheo nos dirigimos en el menú y damos en support en el submenú que aparece vamos a seleccionar tools y allí nos aparecen todos los descargables que tiene esta página, en el filtro lateral izquierdo vamos a seleccionar el esp8266 y como podemos observar en la siguiente imagen vamos a descargar el ejecutable que estamos seleccionando allí, que es el flash Download Tools:

Flash Download Tools

Descargar firmware AT

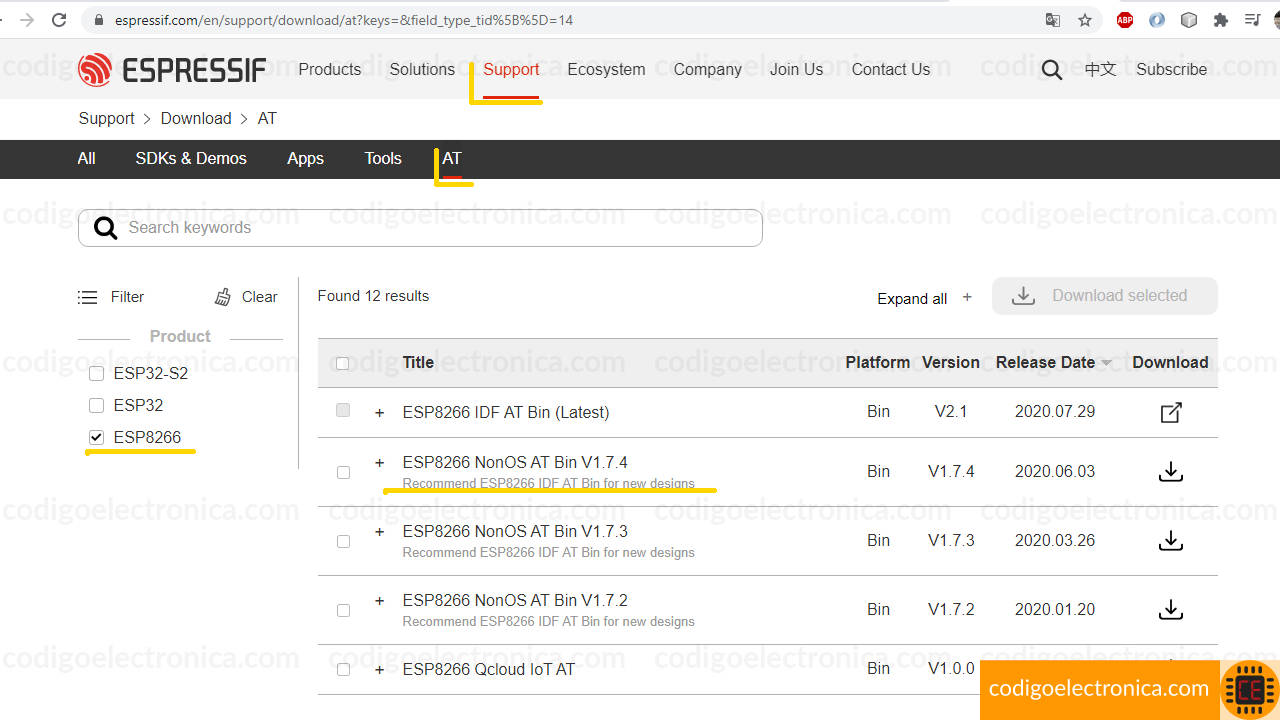

En la misma página vamos a encontrar la última versión del firmware qué le vamos a instalar esp8266, este descargable contiene la última versión del sdk y de los comandos AT necesarios para trabajar con el módulo, buscamos en el menú support en el submenú AT e igual que en el anterior vamos a filtrar para el sp28266 y Aquí vamos a hacer lo siguiente vamos a descargar la última versión pero que no sea la latext, ya que ésta puede contener algunos errores mientras que se termina de probar y verificar

Flash Download AT bin

Extraer archivos

Una vez que tengamos las descargas procederemos a descomprimir los archivos en una ubicación que podemos encontrar fácilmente, en este caso e creado una carpeta llamada code en mi disco local pero ustedes pueden utilizar cualquier ubicación.

Extraer download tool

Extraer bin at

Iniciar flash Download Tools

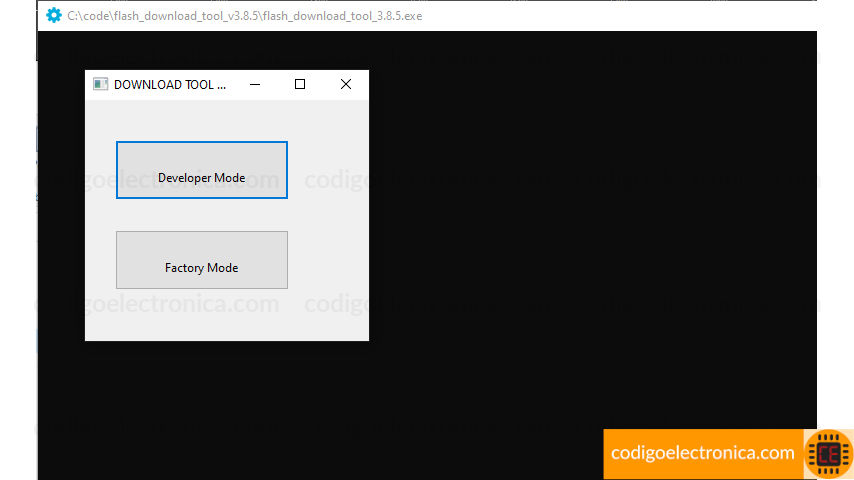

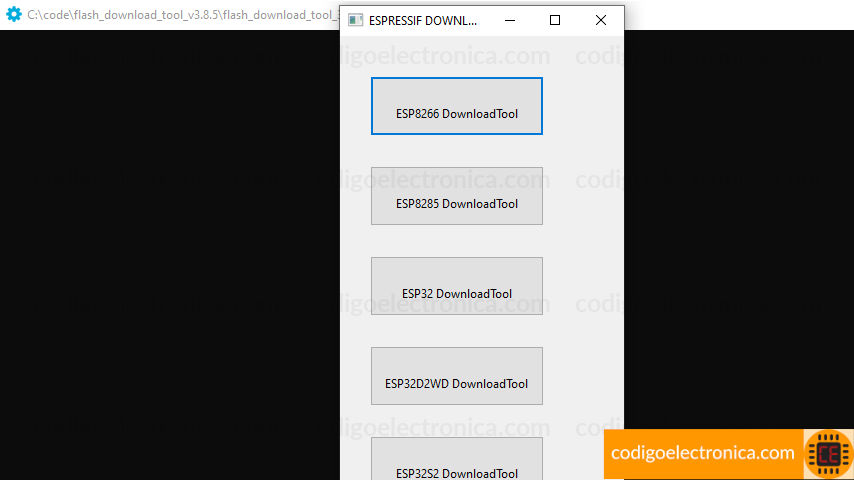

Ahora vamos a entrar a la carpeta del flash Download tool y vamos a ejecutar el único .exe que se encuentra allí, esto nos abrirá una terminal de comandos, esta no la vamos a cerrar y abrirá la primera pantalla donde nos pedirá seleccionar el modo de trabajo, para este caso vamos a trabajar con el modo de developer, luego nos abrirá una segunda pantalla donde pedirá seleccionar la placa con la que vamos a trabajar que en este caso es el esp8266.

Flash download selección de modo

Flash download selección de modulo

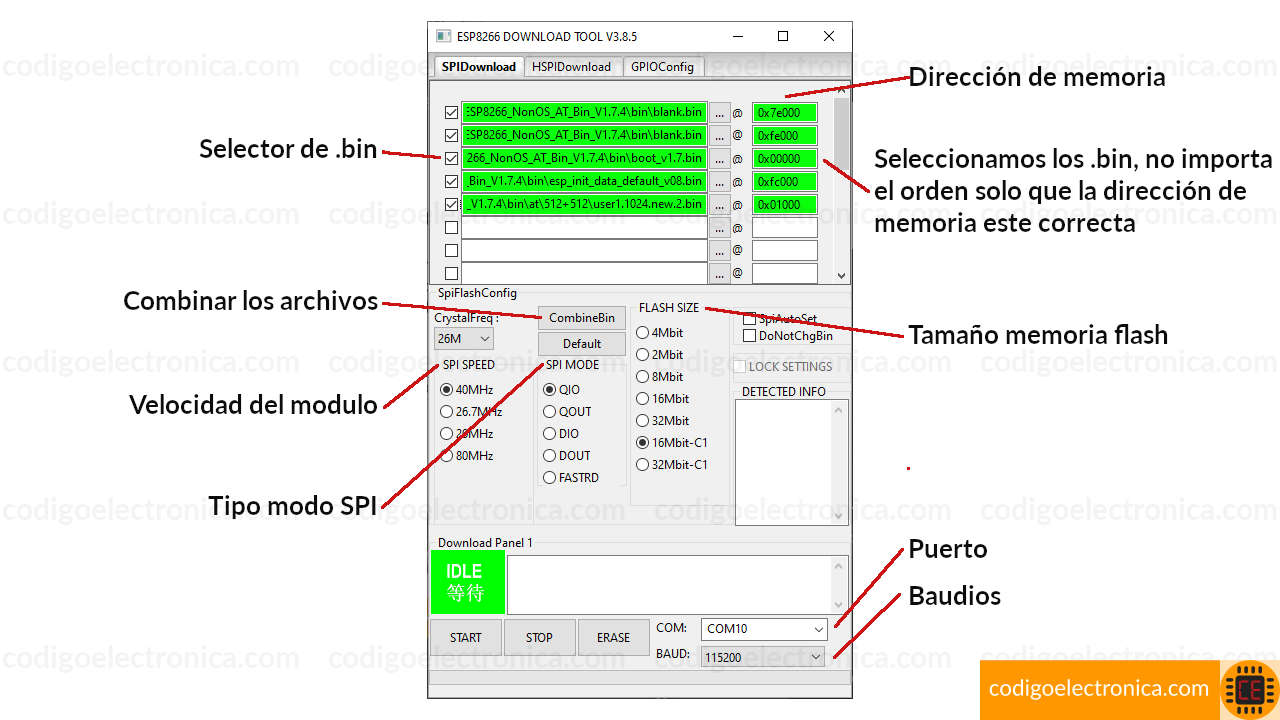

Una vez que realizamos los pasos anteriores nos mostrará la interfaz gráfica donde vamos a seleccionar los archivos que son los binarios que vamos a cargar en la placa, esta interfaz tiene las siguientes características como mostrando en la siguiente imagen:

Flash download pantalla principal

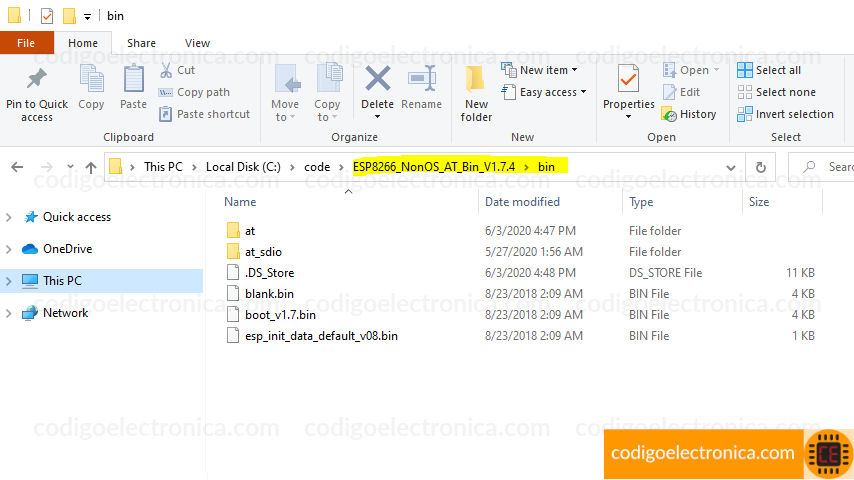

Pero antes de empezar a trabajar primero tenemos que ubicarnos en la siguiente ruta ESP8266_NonOS_AT_Bin_V1.7.4 > bin > at y abrir el archivo README.md para tener referencia de cómo es la carga de los binarios y que dirección de memoria debemos utilizar para cada uno de ellos, aunque se los dejo en el siguiente apartado con la configuración:

Selector de .bin colocamos estos, con la dirección de memoria

• boot_v1.2+.bin: 0x00000
• user1.1024.new.2.bin: 0x01000
• esp_init_data_default.bin: 0xfc000
• blank.bin: 0x7e000 & 0xfe000

Frecuencia del cristal

26M

Velocidad del módulo

40MHz

Modo del spi

qio

flash size

8Mbits

Puerto con que esta conectado

COMXXXX

Baudios

115200

Con esta configuración lista procedemos a dar inicio a la carga de los binarios a la ESP8266 damos en start y se debe observar en la barra inferior que va aumentando de color el proceso de la carga,en la terminal de comandos también va a salir un mensaje diciendo que se está cargando el binario y cuando finalice nos va a decir que ya se terminó de cargar completamente con un mensaje:

Prueba de la versión

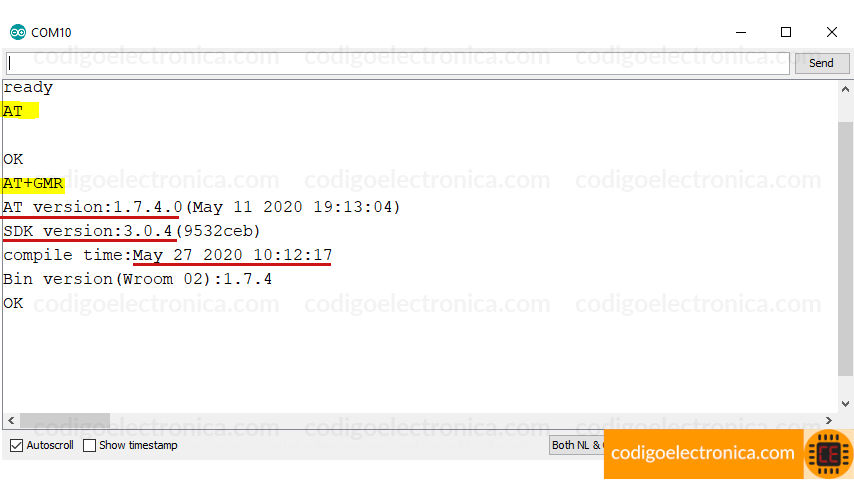

Para verificar que haya quedado la versión cargada completamente sin errores volvemos a realizar la conexión del SPD 8266 para introducir los comandos at o cómo se muestra en la primera conexión de este post allí vamos a ejecutar la siguiente instrucción at

Prueba de la versión

Esta instrucciones deberá Mostrar la última versión de comandos AT que hemos cargado que en este caso es la 1.7.4.0 y la versión del sdk qué es 3.0.4 con esto ya hemos actualizado el sf 28266 para poder trabajar con los últimos comandos

Combinar archivos

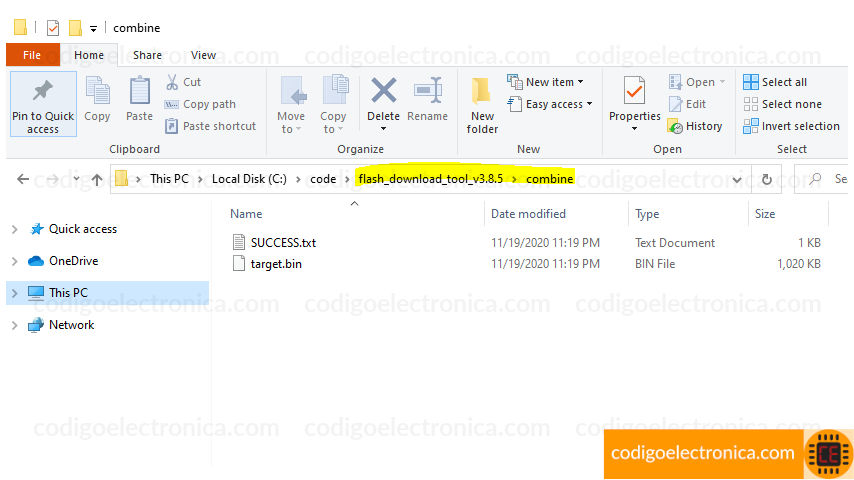

Por último vamos a trabajar con la última funcionalidad que nos ofrece esta herramienta y es la combinación de los binarios para generar un solo archivo y este poderlo cargar con esp8266 flasher, para yo volvemos a dejar toda la configuración como la hemos creado al momento de hacer la carga del binario, verificamos que todos los cheques del selector de archivos estén seleccionados y damos en el botón combinar bin (CombineBin), esto nos generará en la siguiente ruta el siguiente archivo el cual podemos nombrar con la última versión del sdk in de las instrucciones AT.
