Voltaje


El voltaje es la diferencia de potencial de 1V entre dos puntos si se intercambia 1J de energía al mover 1C de carga entre los dos puntos

oscar Escrito por oscar 18 November 2018 5352 2

Que no es el voltaje

Para muchos el termino les ha salido al paso solo cuando se trata de una batería automotriz o se le un requerimiento de 120v en la etiqueta de un aparato eléctrico[1]. A diferencia de la corriente la cual es una variable del flujo de la carga y es mas o menos fácil de comprender, el voltaje es una variable de una parte a otra que requiere dos puntos para ser definida.

Energía

Energía, por definición, es la capacidad para realizar trabajo. si una masa(m) se eleva a cierta altura (h) por encima de un plano de referencia tendrá un coeficiente de energía potencial expresado en joiles (J) que esta determinado por:

W(energia potencial) = mgh (joules, j)

¿Que es el voltaje?

El flujo de carga descrito en el post de la corriente se establece mediante presión extrema derivada que una masa tiene por virtud de su posición energía potencial.[2]

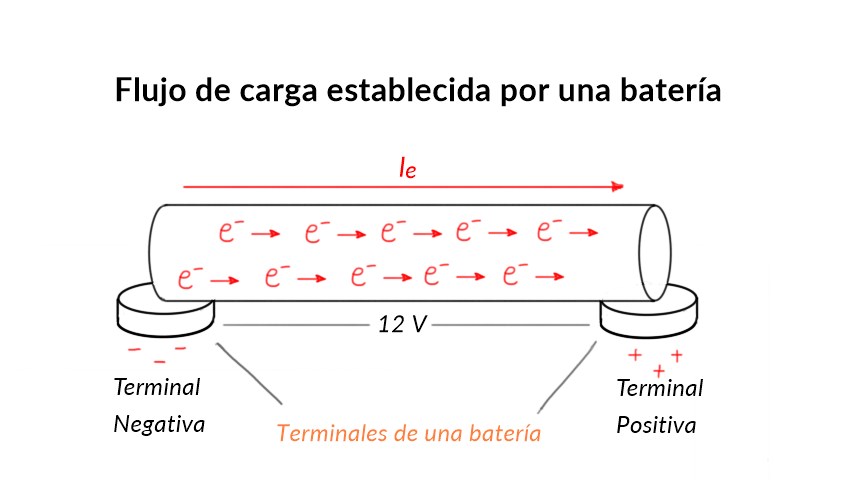

Voltaje de batería
Voltaje de batería

En la figura anterior, la acción química interna establecerá una acumulación de cargas negativas(electrones) sobre una terminal (la terminal negativa) y cargas positivas (electrones) sobre la terminal positiva.

Con esto se establece un posicionamiento de las cargas que originan una diferencia de potencial entre las terminales. Si se conecta un conductor entre las terminales de la batería, los electrones en la terminal negativa tendrán suficiente energía potencial como para sobrepasarse a las colisiones con otras partículas en el conductor y la repulsión que se origina por cargas similares, para poder alcanzar la terminal positiva a la que son atraídos.

La carga puede elevarse a un mayor nivel de potencial mediante el gasto de energía de una fuente externa o puede perder energía potencial a medida que viaje a través de un sistema eléctrico. En todo caso se define como:

Se presenta una diferencia de potencial de 1 voltio (V) entre dos puntos si se intercambia 1 joule (j) de energía al mover 1 coulomb (C) de carga entre los dos puntos

De forma gráfica si se requiere un joule de energía para mover la carga de un coulomb (1 C) desde una posición x hasta una posición y, la diferencia de potencial o voltaje entre dos puntos sera de un volt (1 V).

Si la energía requerida para mover la carga de 1 coulomb se incrementa a 12 J debido a fuerzas adicionales de oposición, entonces la diferencia de potencial se incrementa a 12V

El voltaje es una seña de cuanta energía se encuentra involucrada en el movimiento de una carga entre dos puntos en un sistema eléctrico y de forma inversa mientras mas energía se encontrara disponible para mover cargas a través del sistema.

Su formula

Una diferencia de potencial o voltaje siempre se mide entre dos puntos en el sistema. al cambiar cualquier punto puede cambiar la diferencia de potencial entre los dos puntos bajo análisis

Las diferencia de potencial o el voltaje transversal entre dos puntos cualesquiera queda determinado por la siguiente ecuación:

V=WQ

donde

  • V = diferencia de potencial en voltios
  • W = energía disipada o absorbida en joules (J)
  • Q = carga media en coulombs

Nota: W es la energía disipada o absorbida debido a una transferencia de carga Q entre los dos puntos.

Notación en los circuitos eléctricos

  • E para fuentes de voltaje
  • V para caída de voltaje

Ejemplo de aplicación

Ejemplo 1

Encuentre la diferencia de potencial entre dos puntos en un sistema eléctrico si se consumen 60 J de energía por una carga de 20 C entre dos puntos.

V=WQ=60 J20 C=3V

Ejemplo 2

Determine la energía consumida al mover una carga de 50uC mediante una diferencia de potencial de 6V.

W=Q*V=50x10-6C*6 V=300x10-6J=300μC

Post relacionados

Referencias

[1] Fundamentos de electrónica cuarta edición. Robert L. Boylestady Louis Nashelsky 1997, Consultado noviembre 2018

[2] Introducción al analisis de circuitos, boylestad, 10th ed. Consultado noviembre 2018
