Conectar display 7 segmentos cátodo común


Vamos a trabajar con elemento de visualización que es el display de 7 segmentos cátodo común, vamos a saber como funciona, cuáles son sus características y cómo lo podemos conectar

oscar Escrito por oscar 11 July 2020 68889 0

Vídeo

A continuación, encontrará el vídeo en donde se explica el funcionamiento del circuito.

Acerca del proyecto

Explorando el Display de 7 Segmentos Cátodo Común y su Decodificador 7447

El display de 7 segmentos es uno de los elementos de visualización más utilizados en la electrónica, y en este artículo nos enfocaremos en comprender a fondo el funcionamiento del tipo cátodo común. Aprenderemos sobre sus características, su conexión y el uso del circuito integrado 7448, un decodificador esencial para este tipo de display, que convierte bytes en números enteros.

¿Qué es un Display de 7 Segmentos Cátodo Común?

El display de 7 segmentos cátodo común es una forma común de visualizar números y caracteres en la electrónica. En este tipo de display, todos los cátodo de los LED están conectados juntos y se activan mediante la conexión de los cátodos de los segmentos a tierra o a un nivel de voltaje bajo. Esto significa que los segmentos individuales se encienden al aplicar un voltaje bajo a sus cátodos, permitiendo la representación de números del 0 al 9 y algunos caracteres especiales.

Display 7 segmentos cátodo común
Display 7 segmentos cátodo común
Conexión interna del display

Esta es la tabla de verdad del display 7 segmentos cátodo común

Número Segmento
  A B C D E F G
0 1 1 1 1 1 1 0
1 0 1 1 0 0 0 0
2 1 1 0 1 1 0 1
3 1 1 1 1 0 0 1
4 0 1 1 0 0 1 1
5 1 0 1 1 0 1 1
6 0 0 1 1 1 1 1
7 1 1 1 0 0 0 0
8 1 1 1 1 1 1 1
9 1 1 1 0 0 1 1

El papel del Circuito Integrado 7448

El circuito integrado 7448 es un decodificador BCD (Binary Coded Decimal) que se utiliza específicamente con displays de 7 segmentos cátodo común. Este chip es esencial para convertir señales binarias en números enteros que pueden ser mostrados en el display. Funciona tomando una entrada de cuatro bits (un byte) y activando los segmentos correspondientes para mostrar el número decimal equivalente en el display de 7 segmentos.

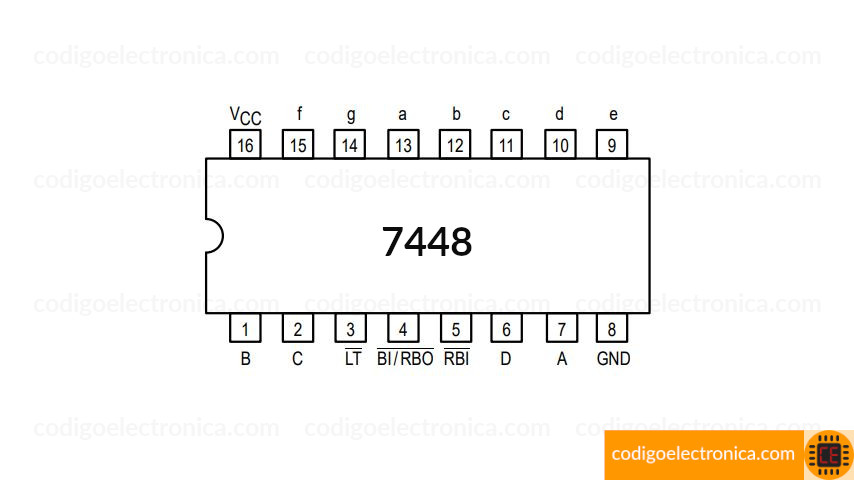

Pines 7448
Pines 7448

Ahora, observemos la tabla de verdad del circuito integrado 7448

Número Entrada Segmento
  A1 B1 C1 D1 A B C D E F G
0 0 0 0 0 1 1 1 1 1 1 0
1 0 0 0 1 0 1 1 0 0 0 0
2 0 0 1 0 1 1 0 1 1 0 1
3 0 0 1 1 1 1 1 1 0 0 1
4 0 1 0 0 0 1 1 0 0 1 1
5 0 1 0 1 1 0 1 1 0 1 1
6 0 1 1 0 0 0 1 1 1 1 1
7 0 1 1 1 1 1 1 0 0 0 0
8 1 0 0 0 1 1 1 1 1 1 1
9 1 0 0 1 1 1 1 0 0 1 1

Circuito Pull Down

Una forma de inyectar una señal a una entradas a nuestros circuitos es usando el circuito pull down, el cual consiste en un circuito que en su salida siempre se presenta el voltaje equivalente a un 0 lógico, ademas cuenta con un pulsador normalmente abierto que al ser presionado, cambiara la salida a un 1 lógico, así podemos simular manualmente una entra de 0's y 1's.

Circuito pull down

Display 7 segmentos cátodo común

En la siguiente imagen adjunta, se muestra una tabla que detalla la secuencia de bits necesaria para encender o apagar cada uno de los pines, los cuales están conectados a los segmentos del display. Esto permite visualizar el número deseado. Es importante recordar que para encender un segmento, se establece un nivel lógico alto (1 lógico), mientras que para apagarlo se establece un nivel lógico bajo (0 lógico). Esta característica define al display de cátodo común.

Display 7 segmentos cátodo común bits
Display 7 segmentos cátodo común bits

Materiales del circuito

En la siguiente tabla tenemos los principales materiales que estamos utilizando para realizar este proyecto.

Material Cantidad Descripción
Circuito 7448 1 Controlador para el display de 7 segmentos cátodo común.
Display 7 segmentos cátodo común 1 Elemento que nos permitirá visualizar los números del 0 al 9.
Dip switch de 4 interruptores 1 Alimento que vamos a utilizar para simular las entradas binarias utilizando el circuito Pull Down.

Resistencia

1kΩ y 330Ω

  • 4 de 1kΩ
  • 7 de 330Ω

Nota: en el artículo Calcular resistencia para un LED mencionamos que la resistencia adecuada para un led es de 220Ω a 330Ω, pero en este caso se ha dejado la resistencia de 1kΩ para que el led no brille con tanta intensidad.

Código colores resistencias 5 bandas:

(marrón, negro, negro, marrón, marrón) = 1kΩ

(naranja, naranja, negro, negro, marrón) = 330Ω

Código colores resistencias 4 bandas:

(marrón, negro, rojo, oro) = 1KΩ

(naranja, naranja, marrón, oro) = 330Ω

Circuito

A continuación tenemos el esquema, una foto y la conexión al breadboard del display de 7 segmentos cátodo común con el circuito integrado 7448, además tenemos la conexión del dip switch con el circuito pull-down para poder inyectarle un 0 o un 1 al circuito integrado y poder simular la entrada de los bits que necesitamos para poder ver los números.

Estas son las recomendaciones que les voy a dejar para que puedan montar este circuito en la protoboard y todo le salga correctamente:

  • La alimentación de este circuito va hacer 5 voltios como máximo, ya que como podemos observar en la hoja de datos del circuito integrado 7448 Este es el rango de voltaje que va a soportar Además que si nos excedemos podemos quemar uno de los segmentos de nuestro display.
  • Cómo podemos observar en las imágenes tenemos marcados cada uno de los pines cada uno de los segmentos para que se puedan guiar en la conexión ya que éstos no se encuentran organizados y se puede confundir conectando el circuito integrado con el display.
  • Tener en cuenta la conexión pulldown para poder inyectar los valores correctamente en el circuito integrado.

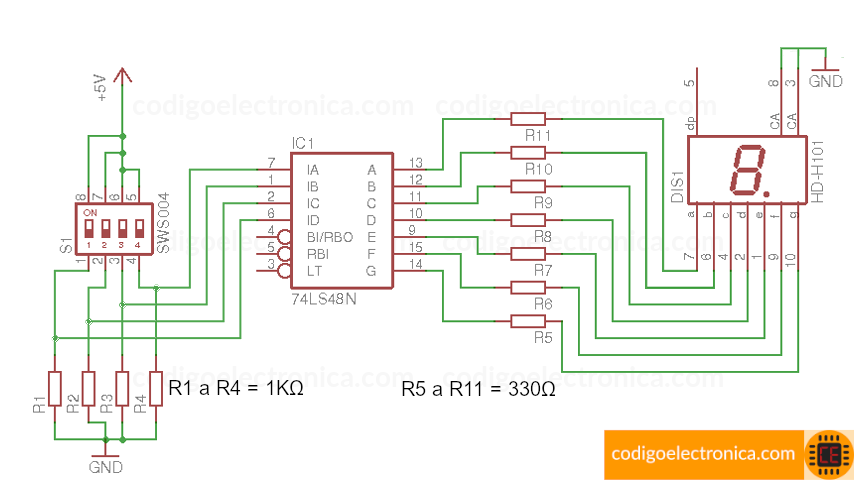

Esquema de conexión display cátodo común
Esquema de conexión display cátodo común
Breadboard de conexión display cátodo común
Breadboard de conexión display cátodo común

Nota: La siguiente imagen que representa la foto del circuito en la conexion del CI 7448 al display 7 segmentos se han usado resistencias de 1KΩ, esto se realizó en esta practica para que el LED del display no brillara mucho, por lo general se usan resistencias de 330Ω como se explica en el articulo calcular resistencia para un LED

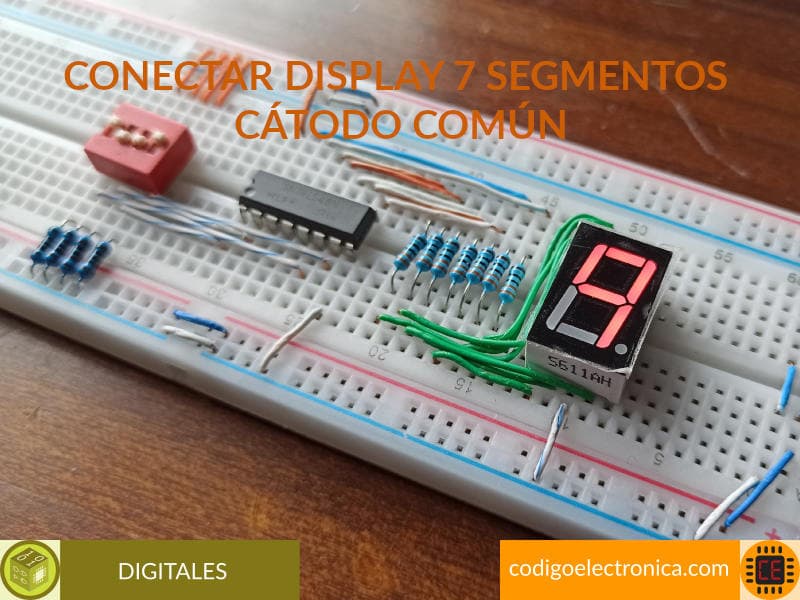

Foto de conexión display cátodo común
Foto de conexión display cátodo común

Funcionamiento

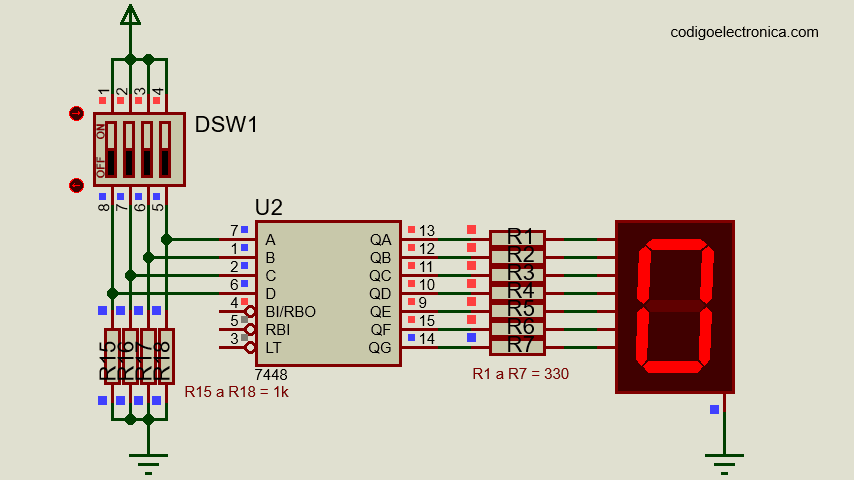

Observemos el video que encontrará al principio del artículo, donde se hace la demostración del circuito. Tambien puede ver el gif creado a continuación.
