Temperarura y calor
En este artículo temperatura y calor vamos a conoce y definir, ademas de conocer la diferencia de estos dos conceptos.
Sensores de temperatura
-
Termopar: Unión de dos metales diferentes que generan una pequeña tensión eléctrica proporcional a la temperatura. Son robustos y pueden medir temperaturas muy altas. Se utilizan en aplicaciones industriales y de laboratorio.
-
Termistor: Un resistor cuya resistencia cambia con la temperatura. Pueden ser de tipo NTC (coeficiente de temperatura negativo) o PTC (coeficiente de temperatura positivo). Son sensibles y económicos, pero su rango de temperatura es limitado. Se usan en aplicaciones de control de temperatura y compensación de circuitos.
-
Sensor de temperatura de silicio: Utiliza el cambio de la tensión de polarización de un transistor de unión PN con la temperatura. Son precisos y estables, adecuados para aplicaciones de alta precisión y bajo consumo de energía.
-
Sensor de temperatura de platino (PT100, PT1000): Basado en la resistencia eléctrica del platino, que varía de manera predecible con la temperatura. Son altamente precisos y estables, utilizados en aplicaciones de laboratorio, industriales y médicas donde se requiere alta precisión.
-
Sensor de temperatura digital (como el DS18B20): Utiliza un sensor digital integrado para medir la temperatura y proporciona lecturas digitales directamente. Son fáciles de usar y se pueden interconectar en redes. Se usan en aplicaciones de control de temperatura y registro de datos.
-
Sensor de temperatura infrarrojo (IR): Mide la temperatura sin contacto mediante la detección de la radiación infrarroja emitida por un objeto. Son útiles para medir la temperatura de superficies calientes o en movimiento, como en aplicaciones de control industrial y médico.
Sensor | Imagen | Alimentación | Tipo salida | Rango de medición de temperatura | Resolución Temperatura | Adicionales |
---|---|---|---|---|---|---|

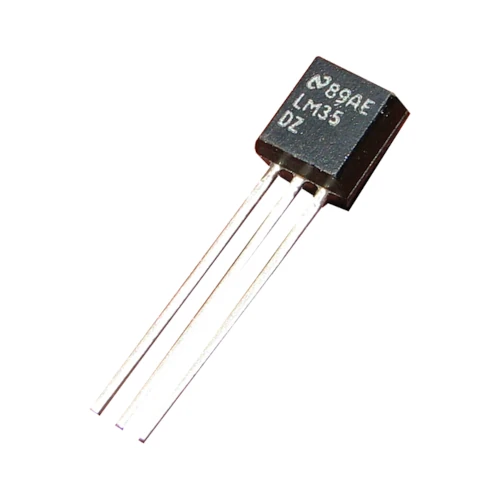

LM35 | ![]() |
4Vdc - 30Vdc | Analógica | 0°C a 100°C | +/- 1.5 C | |

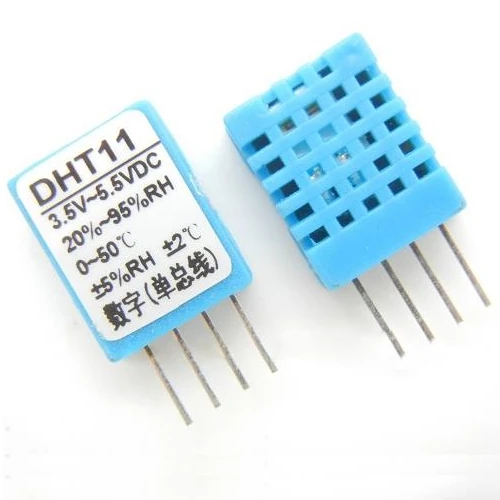

DHT11 | ![]() |
3Vdc ≤ Vcc ≤ 5Vdc | Digital One-Wire | 0 a 50°C | 0.1°C | Tiempo de sensado: 1 seg |

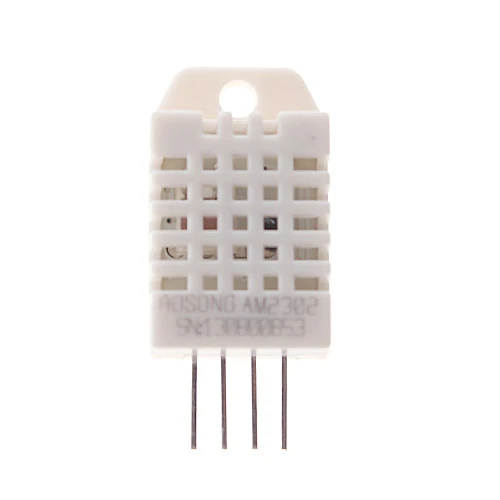

DHT22 | ![]() |
3.3Vdc ≤ Vcc ≤ 6Vdc | Digital One-Wire | -40°C a 80°C | 0.1°C | Tiempo de sensado: 2s |

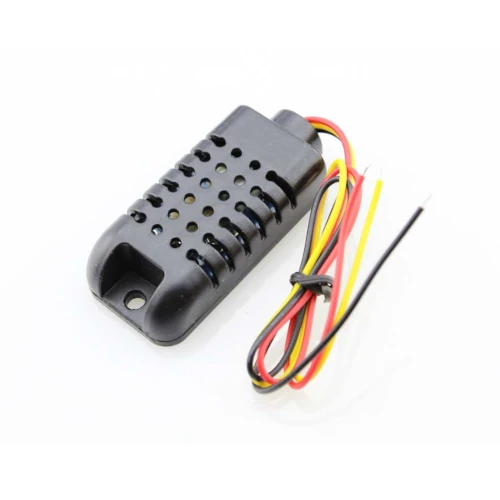

DHT21 AM2301 | ![]() |
3.3Vdc ≤ Vcc ≤ 5.5Vdc | Digital One-Wire | -40°C a 80 °C | ±0.5°C | Tiempo de sensado: 2s |
DS18B20 | ![]() |
Digital 1-Wire | 3.0Vdc a 5.5Vdc | -55 a 125°C | ±0.5°C (de -10°C a +85°C) | |

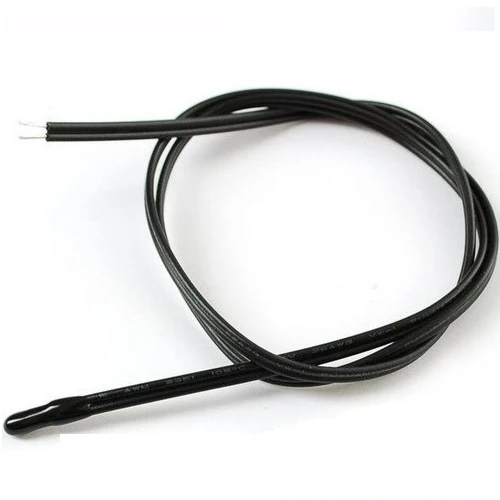

Termistor de Precisión 10K - 3950 NTC | ![]() |
-55°C a 125°C | Resistencia a 25 grados C: 10K ± 1% | |||
Termistor de 100K - 3950 NTC | ![]() |
-50°C a +260°C | ||||

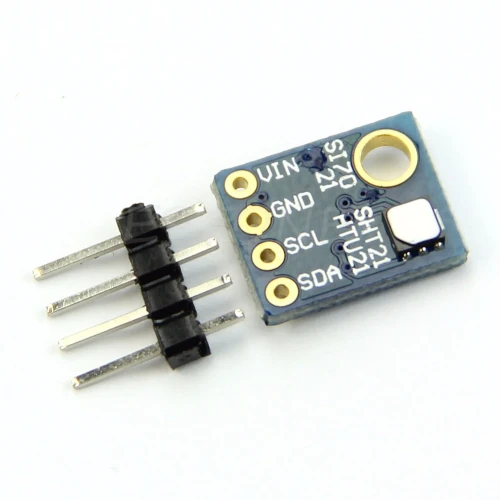

Si7021 | ![]() |
Comunicación I2C | 1.9Vdc to 3.6Vdc | -10°C a 85°C | ||

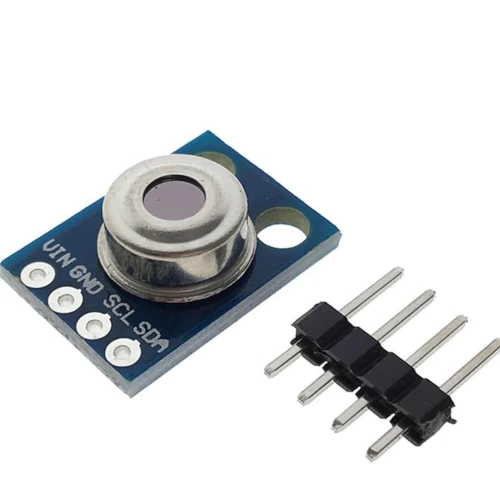

Módulo termómetro infrarrojo GY-906 | ![]() |
Protocolo I2C | 3Vdc - 5Vdc | -70°C - 380°C | 0.5°C | Resolución: 0.02°C |

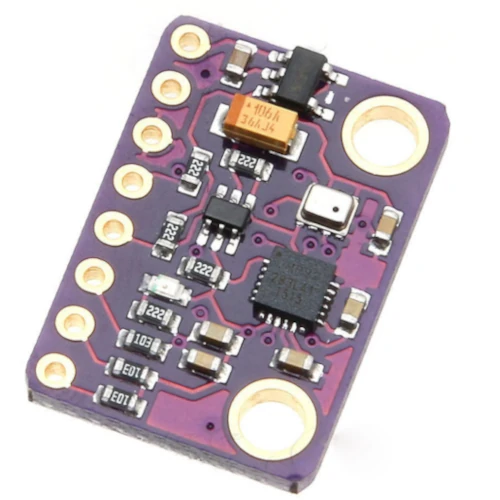

Módulo MultiSensor 10 DOF GY-91 | ![]() |
Interfaz de comunicación: I2C y SPI | 3Vdc 3.3Vdc ~5Vdc | Sensor: MPU9250 | ||

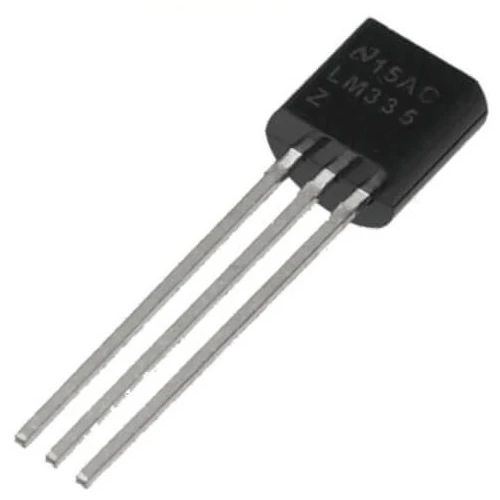

LM335 | ![]() |
Analógica | -40°C a +100°C | 1 °C |
